人形机器人电磁屏蔽怎么做？关节模组与灵巧手中的导电泡棉应用

人形机器人正在从实验室走向量产。一台人形机器人有40+个关节电机、数十个传感器和密集的线束，在狭小的关节空间内，电磁兼容设计成为可靠性和精度的关键。本文聚焦人形机器人关节模组、灵巧手、传感器和线束四个核心部位，解析导电泡棉的应用与选型逻辑。

2026年，人形机器人正在从“能走”走向“能干活”。

从工厂搬运到家庭服务，从展厅导览到危险环境作业，人形机器人的商业化进程明显加速。一台现代人形机器人，全身可能有40个以上的关节电机、数十个传感器、以及总长超过10米的线束。这些电子部件密集分布在极其紧凑的空间内，电磁兼容问题远比传统工业机器人复杂。

我们之前写过一篇机器人电磁屏蔽的总览文章，覆盖了工业机器人、协作机器人和AGV的控制柜、关节和传感器。今天这篇文章，专门聚焦人形机器人这个快速增长的细分领域，从关节模组、灵巧手、传感器和线束四个核心部位，把电磁屏蔽的应用讲透。

一、人形机器人的电磁兼容挑战

挑战一：关节模组高度集成，空间极致压缩

人形机器人的关节模组内部同时集成了无框力矩电机、谐波减速器、编码器、驱动器板和力矩传感器。这些部件全部塞在一个直径可能只有5-8cm的圆柱体内。留给屏蔽材料的空间通常只有1-2mm。

挑战二：数十个电机同时工作，干扰叠加

一台人形机器人全身有40+个关节电机同时工作。每个电机的驱动器都以PWM方式高速开关，产生的谐波噪声在空间中叠加。这些噪声如果耦合到编码器或力矩传感器上，会导致关节控制精度下降，表现为“抖动”或“定位不准”。

挑战三：传感器信号极其微弱

人形机器人上的力矩传感器、IMU、触觉传感器信号都在毫伏甚至微伏级别。电机和驱动器的干扰如果耦合到这些信号上，会直接导致力控失效或姿态解算错误。

挑战四：线束密集，天线效应明显

人形机器人内部线束密集，从头部到躯干到四肢，大量信号线和电源线平行走线。这些线束在电机干扰环境下，相当于一根根“天线”，既接收干扰也辐射干扰。

康丽达在机器人领域的积累：我们的微型SMT导电泡棉和全导棉产品已应用于多个机器人项目。针对人形机器人关节模组的极致空间要求，我们的导电泡棉可做到1.5mm×1mm的微型尺寸，公差控制在±0.15mm以内。针对灵巧手的低压力需求，我们的薄型全导棉在0.1-0.3mm的压缩量下即可实现低阻抗导通。

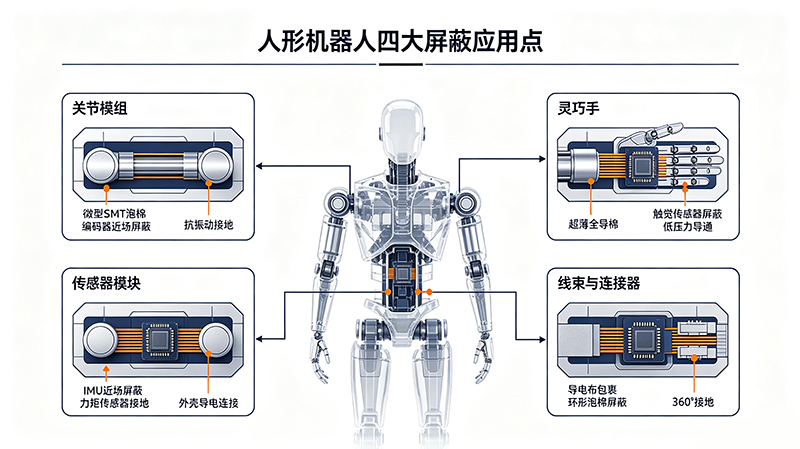

二、导电泡棉在人形机器人四大核心部位的应用

应用点一：关节模组——微型化与抗振动的双重考验

关节模组是人形机器人最核心的部件，也是最难做电磁屏蔽的地方。

干扰来源：关节驱动器板的PWM开关噪声、电机绕组的换向噪声、电源线的传导噪声。

敏感部件：编码器（位置反馈）、力矩传感器（力控反馈）、关节控制芯片。

导电泡棉应用：

为什么用SMT泡棉而不是弹片？

关节模组在运动中持续承受冲击和振动。传统的铍铜弹片在长期振动下容易疲劳断裂，而SMT导电泡棉的硅胶芯材具有优异的阻尼特性，可以吸收振动能量，保护焊点。关于SMT泡棉的内部结构选型，可以参考这份5种结构的详细对比，其中1号包裹挤出硅胶式最适合关节模组这种空间紧凑、需要抗振动的场景。

为什么编码器周围用全导棉？

编码器芯片周围的屏蔽空间通常只有1-2mm，而且编码器对压力敏感——过大的压力会影响码盘的旋转精度。全导棉在0.1-0.3mm的微小压缩量下就能实现低阻抗导通，且X-Y-Z三向导通特性提供了均匀的近场屏蔽。关于全导棉的导通机制，可以看 这篇和普通导电泡棉的对比。

应用点二：灵巧手——极致空间与低压力的极限挑战

灵巧手是人形机器人实现精细操作的核心部件。一只灵巧手可能集成5-6个微型电机、多个触觉传感器和密集的排线，空间比关节模组更紧凑。

电磁兼容需求：灵巧手的触觉传感器信号极其微弱，而微型电机的PWM噪声可能通过空间耦合或线束传导干扰传感器。

导电泡棉应用：

为什么灵巧手对导电泡棉的要求最苛刻？

灵巧手的空间以毫米计算，每个手指的宽度可能只有1-1.5cm，内部还要容纳电机、减速器、传感器和排线。导电泡棉必须做到极致微型化，同时压缩力必须极低——过大的压力会影响手指的灵活性和触觉灵敏度。

康丽达的微型化能力：我们的导电泡棉最小可做到1.5mm×1mm，最薄导电布仅0.016mm ，适配灵巧手的极致空间要求。全导棉产品可做到0.5mm以下厚度，在触觉传感器周围实现低压力屏蔽。

应用点三：传感器模块——IMU与力矩传感器的抗干扰

人形机器人依靠IMU（惯性测量单元）感知姿态，依靠力矩传感器感知关节受力。这些传感器的信号精度直接决定了机器人的平衡能力和力控精度。

导电泡棉应用：

为什么IMU需要特别的屏蔽保护？

IMU内部的加速度计和陀螺仪对电磁干扰极其敏感。电机驱动器的PWM噪声如果耦合到IMU的模拟信号链路上，会导致姿态解算出现偏差，表现为机器人“站不稳”或“走路跑偏”。IMU模块周围的近场屏蔽是保障姿态精度的关键。

应用点四：线束与连接器——看不见的干扰通道

人形机器人全身有数十条线束，从头部到躯干到四肢。这些线束既传输电源，也传输信号，是电磁干扰传播的主要通道。

导电泡棉应用：

三、人形机器人对导电泡棉的特殊要求

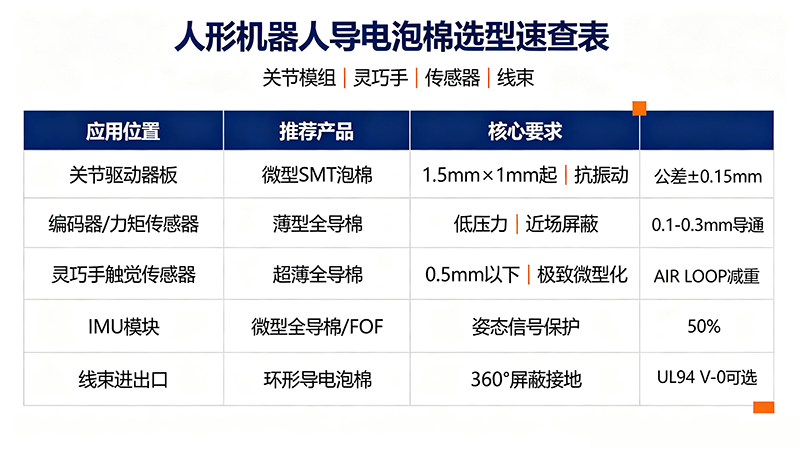

四、人形机器人导电泡棉选型速查表

五、康丽达在机器人领域的核心能力

为什么选择康丽达？

1. 微型化与精密制造能力
人形机器人的关节和灵巧手对导电泡棉的尺寸要求极为苛刻。康丽达可生产1.5mm×1mm的微型导电泡棉，公差控制在±0.15mm以内。自研的第四代自动化包裹成型设备和在线CCD全检系统，保障了微型产品在大批量生产中的尺寸一致性。

2. 低压力方案
灵巧手和传感器对压力极其敏感。我们的全导棉产品在0.1-0.3mm的微小压缩量下即可实现低阻抗导通，AIR LOOP导电泡棉的压缩力仅为传统FOF的24%。

3. 自研材料支撑
康丽达自研的超薄导电布（最薄0.016mm）和镀银全导棉，在微型化和低压力场景中具有性能优势。核心材料自主可控，在成本控制和交付周期上具有优势。

4. 快速打样与设计协同
人形机器人行业产品迭代快，开发周期短。我们承诺最快4小时打样，技术团队可在设计阶段介入，协助客户根据关节结构和灵巧手空间选择合适的屏蔽方案。

5. 无尘车间
灵巧手和传感器对颗粒物敏感。康丽达的生产在千级无尘车间中进行，有效控制异物风险。

六、常见问题快问快答

Q1：人形机器人的关节模组能用普通工业机器人的导电泡棉吗？
A：不能直接套用。人形机器人的关节模组比工业机器人更紧凑、集成度更高，对导电泡棉的微型化和低压力要求更苛刻。工业机器人的关节空间相对宽裕，可以用常规尺寸的FOF泡棉；人形机器人则需要微型SMT泡棉或薄型全导棉。

Q2：灵巧手的触觉传感器屏蔽，为什么推荐全导棉而不是FOF泡棉？
A：灵巧手的触觉传感器空间极小，且对压力敏感。全导棉在0.1-0.3mm的压缩量下就能导通，而FOF泡棉需要25%-30%的压缩率才能达到最佳接触。对于空间以毫米计的灵巧手来说，全导棉是更合适的选择。

Q3：人形机器人的电磁屏蔽，和无人机相比有什么不同？
A：无人机的核心挑战是轻量化和图传高频屏蔽；人形机器人的核心挑战是关节模组的微型化和传感器抗干扰。无人机的电机数量少（通常4个），人形机器人有40+个电机同时工作，干扰叠加效应更明显。关于无人机领域的应用，可以看 这篇无人机电磁屏蔽文章。

Q4：康丽达在机器人领域有哪些实际项目经验？
A：我们的微型SMT导电泡棉和全导棉产品已应用于多个机器人项目，覆盖关节模组接地、传感器屏蔽和线束屏蔽。具体案例可以咨询我们客服 。

Q5：人形机器人的导电泡棉需要过车规认证吗？
A：目前人形机器人行业还没有像汽车行业那样强制要求AEC-Q认证。但部分头部人形机器人厂商已经在参照车规级标准要求供应商，尤其是对可靠性和追溯体系的要求。康丽达已通过IATF16949认证，具备完整的追溯体系，可以满足人形机器人厂商对高可靠性的要求。关于车规认证的详细流程，可以参考车规SMT导电泡棉的AEC-Q通关清单。

康丽达是谁？

苏州康丽达精密电子有限公司成立于2006年，是一家专注于电磁屏蔽材料与热管理材料研发制造的国家高新技术企业。

硬实力：

• 厂房面积45000㎡，30条导电泡棉生产线， 12台圆刀模切机

• 日产能2000K，自研第四代自动化包裹成型设备

• 千级无尘车间，满足机器人传感器和灵巧手的洁净度要求

• 通过IATF16949、ISO13485、 ISO9001等认证

软实力：

• 近20年电磁屏蔽领域技术积累

• 从原材料研发到成品制造的全产业链能力

• EMC实验室 + 可靠性实验室的完整测试能力

• 最快4小时打样的快速响应机制

• 微型化产品（1.5mm×1mm）的量产经验

在人形机器人领域，我们的微型SMT导电泡棉、薄型全导棉和AIR LOOP导电泡棉，正在帮助多家机器人厂商解决关节模组、灵巧手和传感器的电磁兼容难题。无论您需要标准规格的快速交付，还是针对关节结构的微型定制，我们都准备好了为您服务。
