笔记本电磁屏蔽怎么做？导电泡棉在笔电屏幕与主板中的应用

笔记本电脑的轻薄化趋势让电磁屏蔽设计越来越难。屏幕越来越薄、主板越来越紧凑、无线模块越来越多——这些都对屏蔽材料的体积、重量和压力提出了更高要求。本文从屏幕屏蔽、主板接地、摄像头模组和键盘触控板四个维度，解析导电泡棉在笔电中的关键应用。

笔记本电脑是导电泡棉应用最密集的消费电子产品之一。

一台现代超薄本，内部可能使用10-20个导电泡棉，分布在屏幕四周、主板接地、摄像头模组、键盘触控板、无线模块等多个位置。每一个泡棉都在为设备的稳定运行默默工作。

而笔记本的轻薄化趋势，让这些泡棉的选型难度不断上升。以屏幕为例：从早期的CCFL背光到现在的Mini-LED甚至OLED，屏幕模组厚度从10mm以上压缩到了3mm以内。屏幕背后的屏蔽空间被挤压到极限，却还要保证屏蔽效果和长期可靠性。

康丽达在笔电领域有深厚的项目积累。我们为国际一线消费电子品牌的笔记本产品供应导电泡棉，覆盖屏幕屏蔽、主板接地、摄像头模组等多个应用点。AIR LOOP导电泡棉正是从笔记本屏幕屏蔽的需求中发展出来的产品——我们在这一场景中积累了丰富的量产经验。

如果你还不了解导电泡棉的基本概念，可以先看 这篇导电泡棉入门介绍，对FOF、SMT、AIR LOOP等分类有一个整体认知，再回来读这篇文章会更顺畅。

一、笔记本的电磁兼容挑战

挑战一：轻薄化挤压屏蔽空间

超薄本的整机厚度已经做到15mm以内，部分高端型号甚至不到10mm。内部留给屏蔽材料的空间被压缩到毫米级，传统的屏蔽方案（如金属屏蔽罩）占用的空间太大，必须寻找更紧凑的替代方案。

挑战二：无线模块密集，互相干扰风险高

一台现代笔记本同时集成了WiFi 6E/7、蓝牙5.3、可选5G/LTE模块、NFC、UWB等多种无线通信。它们的天线通常布置在屏幕边框和机身转轴附近，彼此距离极近。如果屏蔽处理不当，WiFi和蓝牙会互相干扰，5G模块可能干扰GPS。

挑战三：高性能带来的高功耗和高噪声

旗舰笔记本的CPU功耗可达45W甚至更高，GPU单独功耗可达80W以上。高性能带来的大电流和高速信号，会产生较强的电磁噪声。同时，高速SSD、DDR5内存、PCIe 4.0/5.0总线的工作频率已达到数GHz，信号完整性和EMI控制难度大幅上升。

挑战四：用户对品质敏感

笔记本是生产力工具，用户对屏幕闪烁、WiFi断连、触控板漂移、摄像头画面异常等问题极度敏感。同时，笔记本的售后成本高——开箱即损或早期故障会直接影响品牌口碑和退换货率。

康丽达的应对能力：针对笔电轻薄化需求，我们的AIR LOOP导电泡棉可做到1.5mm×1mm的微型尺寸，最薄导电布仅 0.016mm，在极限空间内实现有效屏蔽。我们自研的 第四代自动化包裹成型设备可保证微型产品的高一致性和大批量交付。

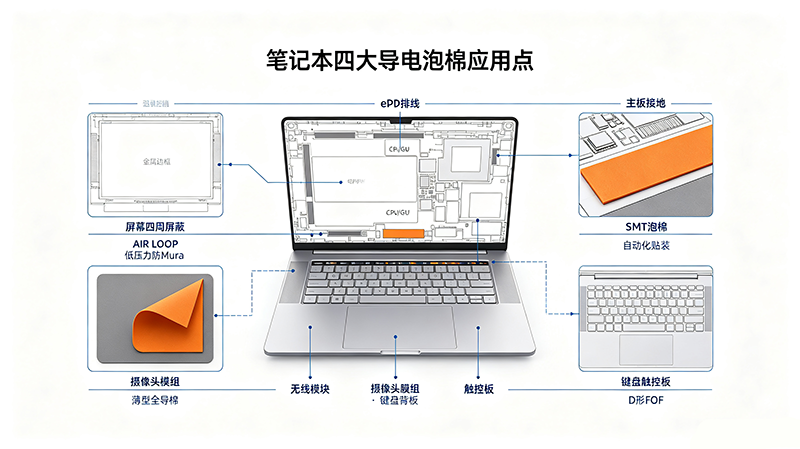

二、导电泡棉在笔记本中的四大应用点

应用点一：屏幕四周屏蔽——AIR LOOP的主战场

这是AIR LOOP导电泡棉最经典的应用场景。屏幕四周需要一条连续的导电泡棉，实现屏幕金属边框与A壳（屏幕后盖）之间的接地屏蔽。

为什么屏幕屏蔽如此重要？

屏幕模组内部有大量的高速信号线（eDP视频信号、触控信号、背光驱动信号），同时屏幕也是无线天线的重要安装位置（WiFi/蓝牙天线通常藏在屏幕边框内）。如果屏幕四周的屏蔽接地不到位，屏幕排线的辐射噪声会干扰WiFi天线，导致无线信号下降。

为什么必须用AIR LOOP？

笔记本屏幕对压力非常敏感。如果用传统FOF泡棉做屏幕四周屏蔽，泡棉的反弹力会集中在屏幕边缘，长期可能导致屏幕边缘出现压迫性亮度不均（Mura效应）、触控灵敏度下降、甚至屏幕模组与A壳之间产生间隙。

关于AIR LOOP的压缩力数据和结构原理，可以参考 低压力导电泡棉在屏幕屏蔽中的设计逻辑。简单来说，AIR LOOP的空心结构使压缩力仅为传统FOF的24%，在保证低阻抗接地的同时不会对屏幕造成压迫。

康丽达的量产经验：我们的AIR LOOP导电泡棉已批量应用于国际一线品牌的笔记本产品中。经过大规模量产验证，产品一致性、长期回弹率和屏蔽效能稳定性均有充分保障。我们可提供D形、P形等多种截面，以及黑色导电布版本，适配不同外观设计需求。如果你的笔记本屏幕边框特别窄，也可以参考 异形截面的定制思路。

应用点二：主板接地——SMT泡棉的高密度应用

笔记本主板是高密度PCB的典型代表。一块主板上可能集成了CPU、GPU、内存、SSD、WiFi模块、电源管理芯片等大量器件，接地点的数量多、分布密。

导电泡棉应用：

为什么主板接地推荐SMT泡棉？

笔记本主板的生产已经高度自动化。SMT导电泡棉可以通过回流焊直接焊在PCB上，不需要人工粘贴，效率和一致性远高于背胶方案。同时，硅胶芯材的回弹性可以吸收笔记本开合和使用中的微小振动，保护焊点。

不过SMT泡棉内部也有不同的结构选择——包裹挤出硅胶式、开孔泡棉式、挤出导电式等各有优劣。对于笔电主板这种空间紧凑、需要防侧倒的场景，具体选择哪种结构，可以参考 SMT导电泡棉的5种内部结构拆解。

康丽达的优势：我们的SMT导电泡棉尺寸可小至1.2mm×1.2mm，适配笔记本主板的高密度布局。产品通过260℃回流焊温度测试，焊接强度大于0.5kgf，满足笔记本生产线的工艺要求。

应用点三：摄像头模组——微型全导棉的价值场景

现代笔记本的屏幕上方通常集成了一颗小型摄像头模组，用于视频会议和Windows Hello人脸识别。这颗模组虽然体积小，但对电磁屏蔽的要求并不低。

导电泡棉应用：

为什么用全导棉？

笔记本摄像头模组的安装空间极其紧凑，通常在屏幕顶部边框内，留给屏蔽材料的高度不足1mm。全导棉在0.1-0.3mm的微小压缩量下就能实现低阻抗导通，且X-Y-Z三向导通特性提供了均匀的屏蔽效果。如果你还不了解全导棉和普通包裹泡棉的区别，可以看 这篇关于全方位导电海绵的解析。

实际意义：摄像头画面出现条纹、闪烁或颜色异常，很多时候是电磁干扰导致的。有效的模组屏蔽接地可以显著改善视频通话质量。

应用点四：键盘与触控板——被忽视的屏蔽细节

键盘和触控板是笔记本的交互核心，它们的电磁兼容问题容易被忽视。

键盘的屏蔽需求：

键盘下方是主板的核心区域，键盘的金属背板可以作为屏蔽层的延伸。键盘背板与主板之间需要导电连接，这部分通常使用FOF导电泡棉或D形泡棉 实现。

触控板的屏蔽需求：

触控板通过电容感应检测手指位置，对电磁噪声敏感。触控板与掌托金属件之间需要接地屏蔽，通常使用薄型FOF泡棉或微型D形泡棉 。

这两个位置的泡棉往往需要根据具体机型的结构做截面定制。如果你的项目涉及非标形状，可以了解 D形、P形、L形等异形截面的定制流程。

三、笔记本对导电泡棉的特殊要求

与汽车和工业设备不同，笔记本对屏蔽材料有一些独特的要求：

WiFi 6E/7的高频段对镀层选择有直接影响——如果你在选型中纠结镀金、镀镍还是镀锡，可以参考 三种主流镀层的性能差异与选型逻辑。

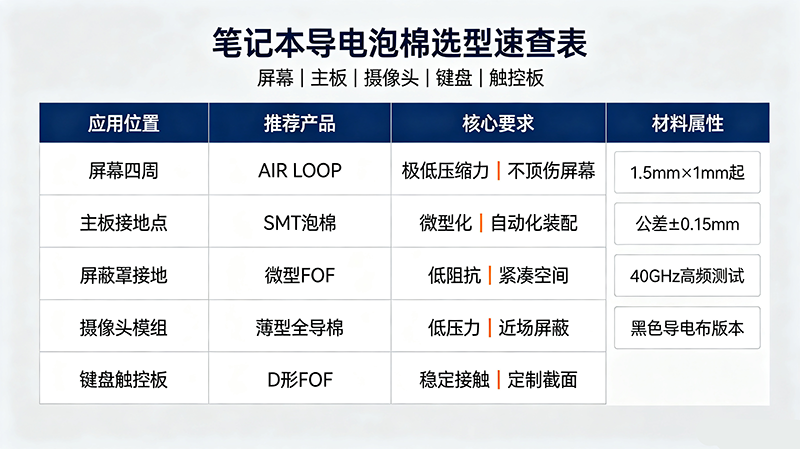

四、笔记本导电泡棉选型速查表

五、康丽达在笔电领域的核心能力

为什么选择康丽达？

1. 国际一线品牌量产背书
康丽达的导电泡棉产品已批量供应国际一线消费电子品牌的笔记本产品，覆盖屏幕屏蔽、主板接地、摄像头模组等多个应用点。我们的AIR LOOP导电泡棉经过了千万级出货量的量产验证，一致性和可靠性有充分的数据支撑。

2. 微型化与精密制造能力
针对笔电的紧凑空间，我们可生产1.5mm×1mm的微型导电泡棉，公差控制在±0.15mm以内。自研的第四代自动化包裹成型设备 和在线CCD全检系统 ，保障了微型产品在大批量生产中的尺寸一致性。

3. 自研材料的性能优势
康丽达自研的超薄导电布（最薄0.016mm）和高导电PI薄膜（表面电阻≤0.03Ω），在笔电的极限空间内实现了优异的屏蔽和导电性能。核心材料自主可控，在成本控制和交付周期上具有优势。

4. 高频测试与仿真能力
针对WiFi 6E/7等高频无线应用，我们的EMC实验室可提供到40GHz的屏蔽效能测试。同时引入ANSYS电磁仿真，可在设计阶段协助客户评估屏蔽方案在高频段的有效性。

5. 大批量交付与快速响应
康丽达拥有30条导电泡棉生产线，日产能2000K，可满足笔记本年出货量数百万台的交付需求。最快 4小时打样，帮助客户在紧张的开发周期内快速完成设计验证。

六、常见问题快问快答

Q1：笔记本屏幕屏蔽为什么要用AIR LOOP而不是普通FOF？
A：关键在于压缩力。超薄本的屏幕模组很薄，对压力极其敏感。普通FOF泡棉的反弹力可能造成屏幕边缘出现Mura效应或触控灵敏度下降。AIR LOOP的压缩力仅为FOF的24%，在保证屏蔽的同时不会对屏幕产生压迫。如果你想知道AIR LOOP的内部结构和回弹机制，可以看 这篇AIR LOOP的深度拆解。

Q2：笔记本主板接地，SMT泡棉和FOF泡棉怎么选？
A：如果主板生产使用SMT工艺线，优先推荐SMT泡棉——自动化贴装、焊接可靠、一致性好。对于已经完成SMT的PCBA需要额外增加接地点的情况，可以选用背胶粘贴的FOF泡棉作为补充。

Q3：笔记本的WiFi天线区域能用导电泡棉吗？
A：可以，但需要谨慎设计。WiFi天线本身不能被导电材料遮蔽，但天线周围的非辐射区域可以使用导电泡棉做接地和隔离。具体位置需要根据天线设计和EMC测试结果确定。康丽达的技术团队可以协助客户评估。

Q4：笔记本的导电泡棉和汽车的有本质区别吗？
A：有。笔记本是消费电子产品，设计寿命通常3-5年，对成本和轻薄的要求优先；汽车电子设计寿命10年以上，对可靠性和耐候性的要求远高于笔记本。如果你在做汽车相关的项目，建议另外了解 车规级导电泡棉的特殊要求。

Q5：康丽达能提供笔记本整机的屏蔽方案吗？
A：可以。我们提供从选型建议、结构设计、样品制作到批量交付的完整服务。针对笔记本的各个应用位置（屏幕、主板、摄像头、键盘、触控板），我们可以提供一站式全品类导电泡棉方案，简化客户的供应商管理。
