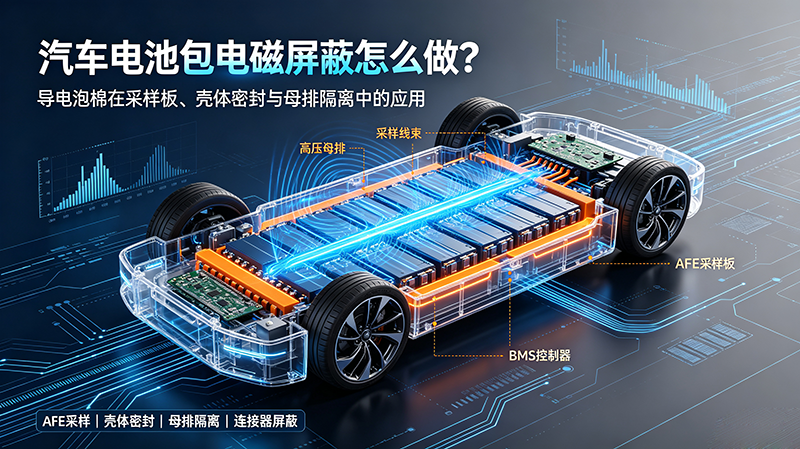

汽车电池包电磁屏蔽怎么做？导电泡棉在采样板、壳体密封与母排隔离中的应用

动力电池包是新能源汽车电磁兼容设计的高难度区域。本文聚焦电池包壳体密封、AFE采样板屏蔽、高压母排隔离和对外连接器屏蔽四个独特应用点，结合康丽达在动力电池领域的项目经验，解析导电泡棉在电池包中的关键选型逻辑。

动力电池包是新能源汽车最贵的部件，也是最“娇贵”的部件。

说它贵，一块80kWh的电池包成本可能占整车的30%-40%。说它娇贵，是因为电池包内部有数百颗电芯，每一颗都需要被精确监测和保护。任何一点电磁干扰导致的采样误差，都可能引发过充、过放甚至热失控。

电池包的电磁环境是整车中最复杂的之一：数百伏的高压、数百安培的快充电流、密集的采样线束、紧凑的模组结构、以及主驱控制器和OBC等外部干扰源——所有这些因素叠加在一起，使得电池包的电磁兼容设计成为一项精细而关键的工作。

关于BMS主控板的接地和基本架构，我们已经在 《新能源汽车电磁屏蔽：导电泡棉在电驱、电控、BMS中的应用》中做过介绍，本文不再重复。这篇文章将重点放在电池包特有的、总览篇没有深入覆盖的四个应用点上：壳体密封、AFE采样屏蔽、母排隔离和连接器屏蔽 。

康丽达在动力电池领域已有量产项目落地。我们的车规级导电泡棉产品已应用于多家国内头部电池厂商和主机厂的电池包项目中。

如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。对车规级产品要求还不清楚的，可以查阅 《车规PCB导电泡棉》。

一、电池包的电磁兼容挑战

挑战一：采样信号极其微弱

BMS需要精确监测每一串电芯的电压，采样精度通常要求达到±1mV到±5mV。而采样线束在电池包内部走线很长，极易拾取空间中的电磁噪声。一旦噪声耦合到采样线上，BMS读取的电压就会偏差，导致SOC估算不准、电芯均衡策略出错，严重时甚至可能误判过充过放。

挑战二：壳体的密封与屏蔽双重需求

电池包壳体需要同时满足防水防尘（IP67甚至IP68）和电磁屏蔽的双重要求。壳体的接缝处既要密封防水，又要导电屏蔽。这个看似矛盾的需求，恰恰是导电泡棉的价值所在——它可以同时提供弹性密封和导电连接。

挑战三：高压母排的强磁场辐射

电池包内部的高压母排承载数百安培的大电流，其周围存在强磁场。而采样线束往往与高压母排平行走线，容易拾取干扰。如何在有限空间内实现母排与采样线的有效隔离，是电池包EMC设计的一大难点。

挑战四：长寿命与宽温要求

动力电池的设计寿命通常为8-10年或更长，电池包内部温度在寒冷冬季可能低至-30℃，在快充或高温环境下可能达到60-80℃。导电泡棉必须在整个生命周期内、在宽温度范围内保持稳定的回弹力和导电性。

康丽达的应对能力：我们的车规级导电泡棉采用硅胶芯+镀金导电PI膜方案，工作温度范围-40℃至280℃，回弹率大于90%，通过冷热冲击1000次测试，满足电池包10年以上设计寿命的要求。

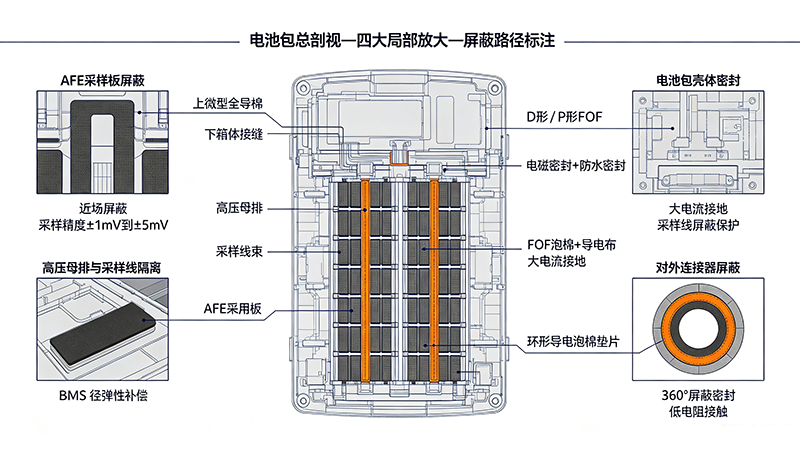

二、导电泡棉在电池包中的四大应用点

应用点一：AFE采样板屏蔽——精度的守护者

AFE（模拟前端）采样板是BMS中最“敏感”的部分。它直接连接每串电芯的采样线，负责将微弱的电压信号转换为数字量。如果AFE受到电磁干扰，采样精度就会下降。

导电泡棉应用：

为什么AFE采样板用全导棉？

AFE芯片周围的屏蔽空间通常非常有限（1-3mm），而且采样板在电池模组上方安装，不能承受过大的压力。全导棉在0.1-0.3mm的微小压缩量下就能实现低阻抗导通，同时X-Y-Z三向导通特性使其对微弱的采样信号形成有效的近场屏蔽。关于全导棉的详细介绍，可以查阅 《全方位导电海绵和普通导电泡棉有什么不同》。

实际意义：在快充场景下，充电电流可达数百安培，电池包内部电磁场强度急剧上升。如果AFE采样板的屏蔽不充分，采样值就会出现明显的噪声波动，BMS可能错误地判断电芯状态，甚至提前终止充电或触发保护。有效的近场屏蔽是保障快充安全的重要环节。

应用点二：电池包壳体接缝密封——屏蔽与防水兼得

电池包壳体的接缝处，是电磁泄漏的主要通道，也是防水防尘的关键区域。

导电泡棉应用：

导电泡棉在壳体密封中的优势：

• 弹性补偿：电池包壳体在温度变化和振动下会产生微小变形，导电泡棉的弹性可以补偿这些变形，保持持续密封

• 导电+密封二合一：单一材料同时解决两个问题，简化了设计

• 可返工性：相比于导电密封胶，导电泡棉可以拆卸更换，维修更方便

康丽达的定制能力：电池包壳体的尺寸大（1.5-2米长），密封路径长。我们拥有30条导电泡棉生产线和自动化连续生产设备，可以生产超长规格的导电泡棉密封条，保证整条密封路径上的一致性。异形截面可根据壳体结构定制。

应用点三：高压母排与采样线隔离——安全与精度的双重保障

电池包内部的高压母排（连接各模组之间的铜排或铝排）承载数百安培的大电流，其周围存在强磁场。而采样线束往往与高压母排平行走线，容易拾取干扰。

导电泡棉应用：

为什么采样线需要特别的屏蔽保护？

电池包的采样线束连接每一串电芯到AFE采样板，长度可达数米。在这条路径上，采样线会经过高压母排、继电器、保险丝等强干扰源附近。如果不做屏蔽，采样线上感应出的噪声电压可能达到几十甚至上百mV，远超BMS对采样精度的要求（±5mV）。导电布包裹是采样线屏蔽的经济有效方案，配合FOF泡棉做接地连接，可以显著降低采样噪声。

关于导电布和铜箔在屏蔽场景中的选择，可以查阅 《导电泡棉 vs 铜箔 vs 铝箔 vs 导电布》。

应用点四：电池包对外连接器——电磁泄漏的关键点

电池包对外连接器（高压正负极输出、低压通信接口）穿过壳体的开孔处，是电磁泄漏和防水失效的高风险位置。

导电泡棉应用：

在连接器法兰与电池包壳体之间，放置环形导电泡棉垫片。当连接器锁紧时，导电泡棉被压缩，在连接器与壳体之间形成360°的连续屏蔽和密封。

为什么不用导电橡胶圈？
导电橡胶圈在这个位置也是常用方案，但导电泡棉的优势在于：压缩力更低，装配更方便；表面电阻更低，屏蔽效果更好；不受硫化问题影响，长期稳定性好。

三、电池包对导电泡棉的特殊要求

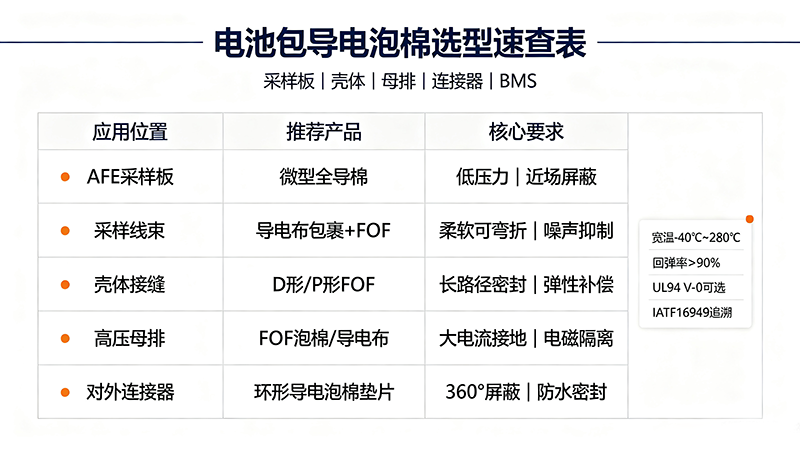

四、电池包导电泡棉选型速查表

五、康丽达在动力电池领域的核心能力

为什么选择康丽达？

1. 车规级质量体系深度覆盖
康丽达通过IATF16949汽车行业质量体系认证，建立了从原材料批号到成品出货的全过程追溯体系，追溯记录保存满足汽车行业15年要求。对于电池包这种涉及安全的核心部件，完整的批次追溯是主机厂和电池厂商对供应商的基本要求。

2. 材料层面的性能优势
电池包对导电泡棉的耐温、耐湿、抗氧化要求远超普通汽车电子。康丽达的车规级导电泡棉采用硅胶芯+镀金导电PI膜方案，工作温度范围-40℃至280℃，回弹率大于90%，通过冷热冲击1000次和盐雾48小时测试，完全满足电池包的严苛环境要求。

3. 大批量交付能力
一块动力电池包可能使用数十个SMT导电泡棉（BMS主控板+采样板）和数米长的FOF壳体密封条。以年产能数十万台的车型计算，对导电泡棉的需求量是巨大的。康丽达拥有30条导电泡棉生产线，日产能 2000K ，具备承接大批量电池包项目的能力。

4. 实验室测试数据支撑
我们的EMC实验室可提供30MHz-10GHz全频段屏蔽效能测试，以及冷热冲击、恒温恒湿、盐雾、回弹率、压缩永久形变 等完整的可靠性测试数据。在电池包项目中，客户需要的是数据支撑的可靠性判断，而不是供应商的口头承诺。

5. 设计协同与快速响应
电池包项目的开发周期通常较长（2-3年），但一旦进入样品阶段，迭代速度要求很快。康丽达承诺最快4小时打样，技术团队可在设计阶段介入，协助客户根据电池包结构选择合适的屏蔽方案。

六、常见问题快问快答

Q1：电池包壳体密封，导电泡棉能替代密封胶吗？
A：不能完全替代。导电泡棉和密封胶各有优劣：导电泡棉的优点是弹性补偿、可返工、同时导电和密封；密封胶的优点是成本低、粘接强度高、无缝隙。在实际工程中，有些电池包采用“导电泡棉+密封胶”的组合方案——密封胶负责防水主体，导电泡棉负责关键位置的导电屏蔽。具体方案需要根据电池包的结构和防水等级要求来确定。

Q2：AFE采样板屏蔽，全导棉和FOF泡棉哪个更好？
A：对于AFE芯片周围的近场屏蔽，全导棉更合适。原因是全导棉在极小的压缩量下就能实现低阻抗导通，不会对采样板施加过大压力；同时全导棉的X-Y-Z三向导通特性使其近场屏蔽效果更均匀。对于采样板的整体接地，FOF泡棉也可以胜任，具体取决于结构和空间。

Q3：电池包的电磁屏蔽做不好，会有什么后果？
A：最直接的影响是采样精度下降。如果AFE采样板受到干扰，BMS读取的电芯电压会有噪声，SOC估算不准，可能导致：电池实际还没充满就提前停止充电（续航缩短），或者电池实际上已经接近过放但BMS没有及时报警（安全隐患）。在快充场景下，采样噪声还可能导致充电电流误调节，影响快充速度和电池寿命。

Q4：电池包内部的采样线屏蔽，导电布和铜箔哪个合适？
A：导电布更合适。采样线需要弯折和走线，导电布柔软可弯折，能够完整包裹线束；铜箔虽然屏蔽效能更高，但柔韧性差，弯折后产生永久折痕，不适合线束屏蔽。关于两者的详细对比，可以查阅 《导电泡棉 vs 铜箔 vs 铝箔 vs 导电布》。

Q5：康丽达在电池包领域有哪些实际经验？
A：我们的镀金SMT导电泡棉、FOF壳体密封条和全导棉产品已应用于多家国内头部电池厂商和主机厂的电池包项目。具体案例可以访问我们的 应用案例栏目。关于BMS在整车三电系统中的位置，可以阅读 《新能源汽车电磁屏蔽：导电泡棉在电驱、电控、BMS中的应用》。

康丽达是谁？

苏州康丽达精密电子有限公司成立于2006年，是一家专注于电磁屏蔽材料与热管理材料 研发制造的国家高新技术企业。

硬实力：

• 厂房面积45000㎡，30条导电泡棉生产线， 24台圆刀模切机

• 日产能2000K，自研第四代自动化包裹成型设备

• 通过IATF16949、ISO13485、 ISO9001等认证

• 千级无尘车间，满足高洁净度要求

软实力：

• 近20年电磁屏蔽领域技术积累

• 从原材料研发到成品制造的全产业链能力

• EMC实验室 + 可靠性实验室的完整测试能力

• 最快4小时打样的快速响应机制

• 国内头部电池厂商和主机厂的批量供货经验

在动力电池领域，我们的导电泡棉产品已应用于多个量产车型的电池包项目。无论您需要标准规格的快速交付，还是针对电池包特殊结构的定制方案，我们都准备好了为您服务。
