导电泡棉在工业机器人、协作机器人和AGV中的应用

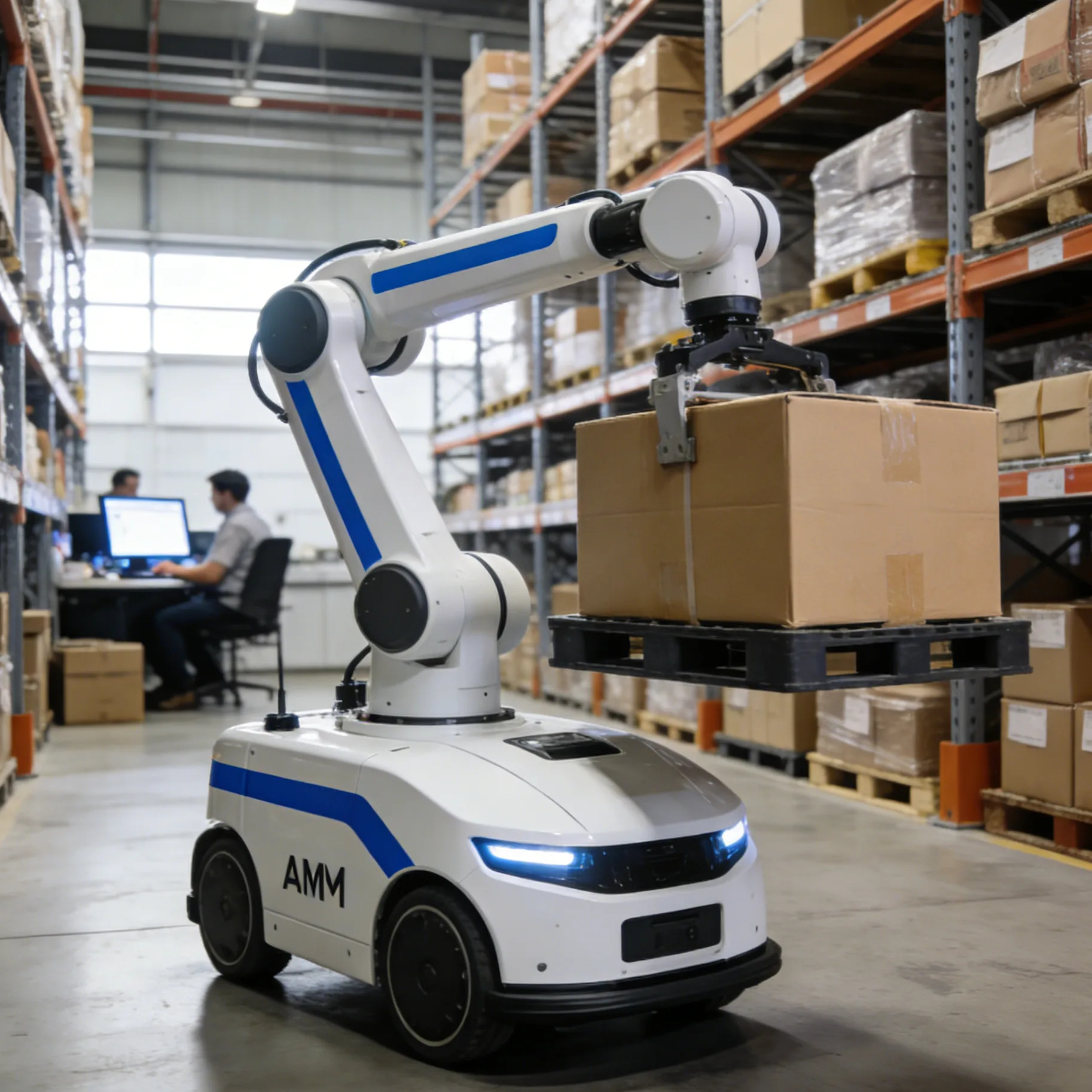

机器人行业正在经历前所未有的发展。无论是工厂流水线上的工业机器人、与工人协同作业的协作机器人，还是仓储物流中的AGV（自动导引运输车），都在朝着更高精度、更高集成度、更强抗干扰能力的方向演进。

而在这场演进中，一个容易被忽视但至关重要的技术环节就是——电磁屏蔽。

如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。

今天这篇文章，就以机器人行业的四个关键部位为切入点，全面解析导电泡棉如何保障机器人的电磁兼容性。

一、机器人行业为什么需要电磁屏蔽？

机器人的工作环境往往是复杂的电磁环境：

1. 内部干扰源密集
一台工业机器人的控制柜内，同时存在伺服驱动器、开关电源、变频器、PLC控制器等多种电子设备。伺服电机的PWM驱动信号在工作时会产生强烈的电磁噪声，频率可达几十MHz到几百MHz，严重干扰周边的传感器和通信模块。

2. 外部干扰不容忽视
在工厂环境中，机器人旁边可能同时运行着电焊机、数控机床、大功率电机等设备，这些设备产生的电磁干扰同样会耦合到机器人的控制系统中。

3. 精密控制对信号完整性要求高
协作机器人和手术机器人需要精确的力反馈和位置控制，传感器信号极其微弱（毫伏甚至微伏级别），任何电磁干扰都可能导致控制精度下降甚至误动作。

4. 通信模块的稳定性
现代机器人大量使用EtherCAT、CAN总线、工业以太网等通信协议，这些高速信号对电磁干扰非常敏感。

二、导电泡棉在机器人四大关键部位的应用

部位一：控制柜——电磁屏蔽的主战场

机器人控制柜是电磁兼容设计的关键所在。控制柜内部通常分为多个功能区域：电源区、驱动区、控制区和通信区。各区之间如果没有良好的电磁隔离，干扰会通过辐射或传导方式串扰到其他区域。

导电泡棉的应用方式：

为什么用导电泡棉而不是铜箔？

控制柜的柜门和隔板在装配时存在一定公差，通常有0.5mm-2mm的不均匀间隙。铜箔和铝箔无法填充这种间隙，而FOF导电泡棉的弹性可以有效填充，保证整条密封路径上100%的接触导通。

关于导电泡棉和铜箔铝箔的对比，可以查阅 《导电泡棉 vs 铜箔 vs 铝箔 vs 导电布：四大屏蔽材料关键性能对比》。

实际案例：某工业机器人厂商的控制柜在EMC测试中，30MHz-100MHz频段的辐射发射超标。经排查，问题出在柜门与柜体之间的缝隙——原设计使用导电橡胶条，但长期使用后橡胶老化变形，缝隙重现。改用康丽达的D形FOF导电泡棉后，辐射发射降低了8-12dB，顺利通过了EMC认证。

部位二：关节模组——空间紧凑的挑战

机器人的关节模组是运动的核心部件，内部集成了伺服电机、编码器、减速器和关节控制板。模组内部空间非常紧凑，留给屏蔽材料的安装空间通常只有1-3mm。

导电泡棉的应用方式：

为什么用SMT导电泡棉？

关节模组的控制板通常是高密度PCB，传统的接地弹片占用面积大、容易在关节运动中断裂。SMT导电泡棉尺寸可小至1.2mm×1.2mm，通过回流焊直接焊在PCB上，不占额外空间，且硅胶芯材的弹性可以吸收关节运动带来的微小振动，不会像铍铜弹片那样出现疲劳断裂。

关于SMT导电泡棉的结构选型，可以查阅 《SMT导电泡棉5种结构深度对比》。

部位三：传感器模块——微弱信号的守护者

机器人上的传感器种类繁多：力矩传感器、视觉传感器、激光雷达、超声波传感器、触觉传感器等。这些传感器的信号通常非常微弱，极易受到电磁干扰。

导电泡棉的应用方式：

为什么用全方位导电海绵？

视觉传感器中的摄像头模组对信号完整性要求高。全导棉的X-Y-Z三向导通特性可以确保在极小的压缩量下（0.1-0.3mm）就实现低阻抗接地，不影响镜头焦距的精密调节。

部位四：电源模块与通信模块

机器人控制柜内的电源模块和通信模块是两个特殊的电磁兼容薄弱点。

电源模块：

• 开关电源的开关频率通常在100kHz-1MHz，其谐波可延伸到几十MHz

• 电源模块与底板之间的接地需要低阻抗连接

• 推荐使用镀金导电泡棉，抗氧化性好，长期使用接地阻抗不上升

通信模块：

• EtherCAT、CAN等工业总线对电磁干扰敏感

• 通信接口处的屏蔽接地需要360°完整接触

• 推荐使用环形导电泡棉或定制异形截面泡棉，包裹通信接口形成完整屏蔽环

三、机器人行业选型速查表

四、机器人行业对导电泡棉的特殊要求

1. 振动环境下的长期可靠性

机器人在工作时持续运动，关节和本体承受周期性振动。这就要求导电泡棉在长期振动下不脱落、不变形、接触电阻不漂移。

应对方案：选用高回弹率（>90%）的硅胶芯或PORON芯导电泡棉；必要时选用SMT焊接方案替代背胶粘贴，消除背胶老化脱落的风险。

2. 宽温工作环境

部分工业机器人需要在高温车间（如铸造、锻造）或低温冷库中工作，环境温度可能在-40℃到+120℃之间变化。

应对方案：选用硅胶芯+镀金导电PI膜的方案，工作温度范围可达-40℃~280℃。普通PU芯+导电布的方案仅适用于常温环境。

3. 清洁度要求

用于食品加工或医疗场景的机器人，对材料的清洁度有额外要求。

应对方案：选用符合ISO13485认证的医用级导电泡棉，确保无有害物质析出。

4. 协作机器人的轻量化需求

协作机器人追求轻量化设计，对屏蔽材料的重量也有要求。

应对方案：在满足屏蔽效能的前提下，优先选用AIR LOOP导电泡棉或全导棉，减重50%以上。

五、常见问题快问快答

Q1：机器人上能直接用铜箔做屏蔽吗？
A：可以在部分场景使用，但不能完全替代导电泡棉。铜箔适合贴在平整的壳体表面，但机器人内部大量存在不规则间隙（如柜门、关节接缝），这些位置必须用有弹性的导电泡棉来填充。

Q2：机器人的电机干扰怎么处理？
A：伺服电机的干扰主要通过两条路径传播：一是辐射干扰，通过空间耦合到邻近的传感器和通信线路；二是传导干扰，通过电源线传导到控制柜。辐射干扰主要通过屏蔽（导电泡棉密封+金属壳体）来解决；传导干扰主要通过在电源输入端加滤波器和磁环来处理。电机出线口的屏蔽接地也常用导电泡棉或导电布。

Q3：AGV小车需要电磁屏蔽吗？
A：需要。AGV的驱动电机、电池管理系统（BMS）、激光导航模块、通信模块都需要电磁屏蔽保护。特别是激光导航模块，对外界电磁干扰非常敏感，需要在其外壳接缝处用导电泡棉做密封屏蔽。

Q4：协作机器人的关节可以用导电泡棉吗？
A：可以，而且协作机器人的关节是导电泡棉的重要应用场景。协作机器人的关节内部有电机、编码器、力矩传感器和关节驱动板，空间非常紧凑。微型SMT导电泡棉和全方位导电海绵是常用的方案。

Q5：机器人电磁屏蔽有没有行业标准？
A：工业机器人通常需要满足IEC 61000系列EMC标准（如IEC 61000-6-2工业环境抗扰度、IEC 61000-6-4工业环境发射限值）。具体标准要求取决于机器人的销售地区和最终应用行业。
