ADAS传感器电磁屏蔽：导电泡棉在摄像头、雷达与激光雷达中的应用

ADAS传感器是智能驾驶的感知核心，也是电磁兼容设计的高难度领域。从车载摄像头到77GHz毫米波雷达再到激光雷达，不同传感器对屏蔽材料的要求截然不同。本文结合康丽达在车载传感器领域的项目经验，解析导电泡棉在ADAS传感器中的关键应用与选型逻辑。

ADAS（高级驾驶辅助系统）正在快速普及。从最基础的倒车影像，到L2级的自适应巡航和车道保持，再到正在落地的L3级自动驾驶，每一级进化都意味着传感器的数量和精度在成倍增长。

一辆L2+级别的智能汽车，可能搭载8-12颗摄像头、3-5颗毫米波雷达、1-2颗激光雷达、12颗超声波雷达。这些传感器分布在车身四周，工作在极其恶劣的电磁环境中，同时它们之间还要避免互相干扰。

康丽达在ADAS传感器屏蔽领域已有多个量产项目落地。我们的导电泡棉产品已应用于多家国内头部Tier1供应商的车载摄像头模组、毫米波雷达和激光雷达项目中。从摄像头模组的微型全导棉，到毫米波雷达的高频屏蔽方案，我们积累了完整的应用经验。

如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。对车规级产品要求还不清楚的，可以查阅 《车规PCB导电泡棉》。

今天这篇文章，就按传感器类型逐一解析导电泡棉在ADAS中的应用。

一、ADAS传感器的电磁兼容挑战

ADAS传感器与座舱电子面临的电磁环境有本质不同：

挑战一：传感器安装在车身外部或“准外部”位置

摄像头通常安装在前挡风玻璃后方、前格栅或后视镜位置；毫米波雷达安装在前保险杠后方；激光雷达安装于车顶或前格栅。这些位置离电驱系统、DC/DC转换器等强干扰源更近，环境温度变化也更剧烈。

挑战二：传感器信号极其微弱

以毫米波雷达为例，其接收到的目标回波信号功率极低。任何微小的电磁噪声耦合，都可能导致目标检测灵敏度下降。而激光雷达的光电探测器对电磁干扰同样敏感，噪声耦合会直接转化为测距误差。

挑战三：传感器之间需要“电磁隔离”

一辆车上多颗毫米波雷达同时工作时，如果隔离不当，它们会互相干扰。ADAS传感器的屏蔽设计，不仅要“防外”，还要“防内”。

挑战四：高频屏蔽要求前所未有

毫米波雷达的工作频段在24GHz、77GHz、79GHz，远高于传统屏蔽材料标称的3GHz。这意味着导电泡棉的屏蔽效能必须在毫米波频段 仍然有效。

康丽达的测试能力延伸：针对ADAS传感器的高频屏蔽需求，我们的EMC实验室已将测试频率范围扩展到40GHz（覆盖毫米波雷达频段），可以协助客户完成高频段屏蔽效能的选型验证。这一能力在导电泡棉供应商中并不常见。

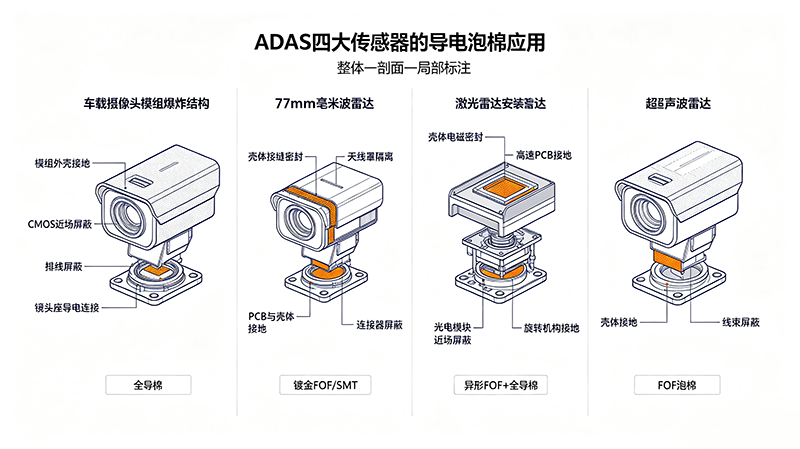

二、导电泡棉在ADAS四大传感器中的应用

应用点一：车载摄像头模组——导电泡棉用量最大的ADAS场景

车载摄像头是ADAS的基础传感器，数量最多、应用最广。从用于倒车影像的后视摄像头，到用于AEB的前视双目摄像头，再到用于DMS的驾驶员监测摄像头，每一颗都需要精细的电磁屏蔽设计。

摄像头模组的电磁屏蔽需求：

摄像头模组内部包含CMOS图像传感器、ISP芯片、串行器和电源管理电路。图像传感器的模拟信号极其微弱，对噪声高度敏感。同时，摄像头通过同轴线或屏蔽双绞线将视频信号传输到域控制器，传输链路也需要屏蔽保护。

导电泡棉应用：

为什么摄像头模组首选全导棉？

摄像头模组空间极其紧凑，留给屏蔽材料的高度通常只有0.5-2mm。全导棉的X-Y-Z三向导通特性，使其在仅0.1-0.3mm的压缩量下就能实现低阻抗接地，不影响镜头焦距的精密调节。关于全导棉的详细介绍，可以查阅 《全方位导电海绵和普通导电泡棉有什么不同》。

康丽达的实际经验：在多个车载摄像头项目中，我们推荐使用薄型全方位导电海绵（厚度0.5-1mm），包裹在摄像头模组金属外壳与安装支架之间。这一方案既实现了低阻抗接地，又不会对镜头的光学对准产生应力。镀银全导棉在高频段的屏蔽效能更好，适用于高清摄像头模组。

应用点二：毫米波雷达——高频屏蔽的新挑战

毫米波雷达是ADAS的核心传感器之一，用于ACC自适应巡航、AEB自动紧急制动和BSD盲区检测。其工作频率从24GHz向77GHz、79GHz演进。

毫米波雷达的电磁屏蔽需求：

毫米波雷达通过天线发射和接收77GHz左右的电磁波来探测目标。它的挑战在于：

• 工作频率极高，对屏蔽材料的频率响应提出了前所未有的要求

• 雷达模块内部同时存在高频模拟电路和数字处理电路，需要严格隔离

• 雷达安装在保险杠后方，振动和温度变化剧烈

导电泡棉应用：

毫米波频段对导电泡棉的特殊要求：

77GHz的频率远超过一般导电泡棉标称的3GHz。在这个频段，屏蔽效能由材料的高频导电特性决定。镀金导电泡棉由于金层的高导电性和抗氧化性，在毫米波频段的表现通常优于镀镍款。关于镀层选择，可以查阅 《镀金 vs 镀镍 vs 镀锡》。

康丽达的高频测试能力：针对毫米波雷达应用，我们的实验室可以将屏蔽效能测试频率扩展到40GHz。在多个毫米波雷达项目中，我们协助客户在77GHz频段验证了导电泡棉的屏蔽效能，确保产品满足雷达模块的EMC要求。这一高频验证能力是我们在ADAS领域的重要技术优势。

应用点三：激光雷达——光学与电磁的精密平衡

激光雷达是L3以上自动驾驶的核心传感器。它发射激光脉冲，通过测量反射光的时间计算目标距离，对测距精度要求极高（厘米级甚至毫米级）。

激光雷达的电磁屏蔽需求：

激光雷达内部的光电探测器（APD/SPAD）对电磁噪声极其敏感。噪声耦合会导致测距精度下降、误检或漏检。同时，激光雷达的旋转机构（机械式）或扫描振镜（半固态式）在工作时产生振动，对屏蔽材料的抗振性有要求。

导电泡棉应用：

激光雷达的特殊要求：

• 不能遮挡光路：导电泡棉必须布置在光路之外的非光学区域

• 抗振动：机械式激光雷达的旋转机构持续运动，泡棉必须能承受长期振动

• 低颗粒物：光学元件对洁净度要求高，泡棉不能产生掉屑

康丽达的适配能力：激光雷达的壳体形状往往不规则，我们的异形截面定制能力可以快速适配。针对光学元件对洁净度的要求，康丽达的产品在 千级无尘车间中生产，有效控制颗粒物和异物风险。

应用点四：超声波雷达——被忽视的电磁细节

超声波雷达用于近距离障碍物检测（自动泊车、盲区辅助）。它的工作频率在40-58kHz，属于低频段。

电磁屏蔽需求：超声波雷达本身对外辐射很小，但它安装在保险杠上，容易受到电驱系统和其他高频设备的干扰。

导电泡棉应用：超声波雷达的壳体接地和线束屏蔽是主要应用点。虽然屏蔽需求不如毫米波雷达严苛，但作为ADAS系统的组成部分，同样需要满足车规级可靠性要求。

三、ADAS传感器对导电泡棉的特殊要求汇总

四、康丽达在ADAS传感器领域的核心能力

为什么选择康丽达？

1. 完整的产品线匹配不同传感器需求
康丽达提供全品类导电泡棉：全导棉用于摄像头模组、镀金FOF/SMT用于毫米波雷达、异形FOF用于激光雷达壳体。一个供应商覆盖ADAS传感器的所有屏蔽需求，简化客户的供应链管理。

2. 高频测试能力覆盖毫米波频段
我们的EMC实验室可将屏蔽效能测试频率扩展到40GHz，覆盖77GHz毫米波雷达频段。这一能力在导电泡棉供应商中较为少见，也是康丽达在ADAS领域的重要竞争优势。

3. 千级无尘车间保障洁净度
激光雷达和摄像头模组对颗粒物敏感。康丽达的生产在千级无尘车间中进行，有效控制异物风险，满足光学类传感器的洁净度要求。

4. 自研材料支撑高性能方案
我们自研的超薄导电布（最薄0.016mm）和镀银全导棉，在ADAS传感器的小型化和高频屏蔽方面具有性能优势。

5. 车规级质量体系与批量交付
通过IATF16949和ISO13485认证，30条导电泡棉生产线，日产能2000K，可满足ADAS传感器量产项目的交付需求。最快 4小时打样 ，帮助客户快速完成设计验证。

五、ADAS传感器导电泡棉选型速查表

六、常见问题快问快答

Q1：毫米波雷达77GHz频段，导电泡棉还能有效屏蔽吗？
A：传统导电泡棉的标称屏蔽效能通常在30MHz-3GHz，但并非在77GHz完全失效。实际效果取决于导电布镀层的高频导电特性和接触质量。镀金款在高频段的表现通常优于镀镍款。康丽达的实验室可以测试到40GHz，能够为客户提供毫米波频段的实际屏蔽效能数据，而不是停留在纸面参数。

Q2：摄像头模组为什么推荐全导棉而不是普通FOF泡棉？
A：摄像头模组空间极其紧凑，留给屏蔽材料的高度往往不足1mm。全导棉在0.1-0.3mm的微小压缩量下就能实现低阻抗导通，而普通FOF泡棉需要25%-30%的压缩率才能达到最佳接触。对于空间紧张且对光学对准精度要求极高的摄像头来说，全导棉是更合适的选择。

Q3：激光雷达的旋转机构能用导电泡棉吗？
A：可以，但需要选择耐磨性和抗疲劳性更好的方案。机械式激光雷达的旋转机构持续运动，泡棉需要承受反复的摩擦和压缩。我们推荐使用硅胶芯FOF泡棉或特定结构的全导棉，同时在结构设计上避免泡棉直接承受旋转摩擦力。

Q4：ADAS传感器的导电泡棉和普通汽车电子的有什么区别？
A：ADAS传感器对屏蔽材料的频率响应要求更高（毫米波雷达要覆盖77GHz）、空间限制更严（摄像头模组极其紧凑）、洁净度要求更严（激光雷达的光学元件）。此外，ADAS传感器通常安装在车身外部或准外部位置，对耐候性（温度冲击、盐雾）的要求也更严格。

Q5：康丽达在ADAS领域有哪些实际项目经验？
A：我们的导电泡棉产品已应用于多家国内头部Tier1供应商的车载摄像头模组、毫米波雷达和激光雷达项目中。具体案例可以访问我们的 应用案例栏目。我们的技术团队具备从选型建议、结构设计到EMC测试验证的完整服务能力。

康丽达是谁？

苏州康丽达精密电子有限公司成立于2006年，是一家专注于电磁屏蔽材料与热管理材料研发制造的国家高新技术企业。

硬实力：

• 厂房面积45000㎡，30条导电泡棉生产线， 12台 圆刀模切机

• 日产能2000K，自研第四代自动化包裹成型设备

• 通过IATF16949、ISO13485、 ISO9001 等认证

• 千级无尘车间，满足光学类传感器的洁净度要求

软实力：

• 近20年电磁屏蔽领域技术积累

• EMC实验室测试频率可覆盖至40GHz，适配毫米波雷达频段

• 自研超薄导电布（0.016mm）和镀银全导棉等高性能材料

• 最快4小时打样的快速响应机制

• 多家国内头部Tier1供应商的批量供货经验

在ADAS传感器领域，我们的全导棉、镀金FOF/SMT泡棉和异形FOF泡棉已应用于车载摄像头、毫米波雷达和激光雷达的多个量产项目。
