解密压缩率对EMI导电泡棉材料性能的致命影响

摘要：你是否有过这样的经历：供应商提供的导电泡棉规格书上明明写着“屏蔽效能85dB”，可装到产品上一测，连50dB都不到？问题可能不出在材料本身，而是你忽略了最关键的一个变量——压缩率。本文深度剖析压缩率如何“操纵”EMI材料的真实性能，并告诉你如何让供应商交出“真数据”。

---

一个让无数工程师“翻车”的场景

张工正在为某5G基站项目选型导电泡棉，用于屏蔽罩与PCB之间的接地。供应商A发来一份漂亮的规格书：

• 表面电阻：≤0.03Ω/inch

• 屏蔽效能：85dB @ 1GHz

• 使用温度：-40℃~125℃

• 阻燃等级：UL94 V-0

所有指标都完美达标。张工放心地签了样品确认单。然而，当产品进入整机EMC测试时，辐射发射项目屡屡超标。反复排查后发现问题出在导电泡棉——实际屏蔽效能只有40dB左右。

张工愤怒地质问供应商，对方却理直气壮：“我们的材料没问题，参数表上写的是在50%压缩率下测试的。你们产品里只压了20%，性能当然不一样。”

张工这才意识到：规格书上的数字，只有在特定条件下才成立。 而他，从未问过那个最致命的问题：

“这款材料在我的实际压缩率下，性能是多少？”

---

为什么压缩率是EMI材料的“命门”？

2.1 导电泡棉的工作原理

导电泡棉通常由弹性芯材（泡棉）和 外层导电层（导电布或导电PI膜）组成。它的导电机制依赖于：

• 接触压力：当泡棉被压缩时，导电层与被接触的金属面之间产生压力，形成导电通路

• 压缩程度：决定了接触面积和接触压力的大小，进而影响接触电阻

压缩率 = (原始高度 - 工作高度) / 原始高度 × 100%

2.2 压缩率如何影响性能

接触电阻：压缩率越大，接触压力越大，导电层与金属面贴合越紧密，接触电阻越低。当压缩率不足时，接触电阻可能呈指数级上升。

屏蔽效能：屏蔽效能与接触电阻密切相关。接触电阻每增加0.1Ω，屏蔽效能可能下降10-20dB。高频下影响更为显著。

典型的压缩率-电阻曲线通常呈现“L型”：在压缩率较小时，电阻很高；达到某一阈值后，电阻急剧下降；之后趋于平稳。

![示意图：压缩率-电阻曲线]

致命陷阱：不同材料的“阈值压缩率”不同。有的材料在15%压缩率时就能达到低电阻，有的需要30%以上。如果设计时只参考了50%压缩率下的数据，而实际装配只能提供20%压缩率，就可能掉进性能“悬崖”。

---

实际压缩率的“不确定性来源”

在实际产品中，压缩率远不是一个固定值，而是受多种因素影响的“变量”：

3.1 结构公差

• 零件加工公差：±0.1mm的偏差，对于2mm高的泡棉，就意味着±5%的压缩率波动

• 装配累积公差：多个零件累积后，压缩率可能偏离设计值10%以上

3.2 设计妥协

• 为降低整机厚度，可能被迫减小压缩空间

• 为适应不同供应商的结构，压缩率被“平均化”

3.3 长期使用

• 材料本身发生压缩永久形变，导致有效压缩率逐渐降低

• 温度变化引起尺寸变化，影响压缩率

案例：某智能手机项目设计压缩率为30%，但由于中框和屏蔽罩的公差累积，实际压缩率只有18%。供应商的材料在30%压缩率下表现优异，但在18%时接触电阻飙升了5倍，直接导致天线灵敏度下降。项目因此延迟2个月。

---

工程师必须追问的“真数据”

面对上述风险，聪明的工程师不会只满足于规格书上的“单点参数”，而是会要求供应商提供以下数据：

4.1 压缩率-电阻曲线

• 横坐标：压缩率（从0%到最大压缩率）

• 纵坐标：接触电阻（Ω）

• 关键信息：找到“阈值压缩率”，即电阻开始稳定的最低压缩率

4.2 压缩率-屏蔽效能曲线

• 在关键频点（如1GHz、3GHz、5GHz）测试不同压缩率下的屏蔽效能

• 了解压缩率不足时，高频屏蔽效能的衰减程度

4.3 不同压缩率下的长期可靠性

• 在最低工作压缩率下进行高温高湿老化测试

• 确认在极限公差下，材料能否在整个寿命期内保持性能

问供应商的标准化话术：
“请提供这款材料从10%到50%压缩率（步进5%）的接触电阻测试数据，并标注测试方法和样本量。同时，请提供在20%压缩率下1000小时高温高湿后的电阻变化率。”

---

康丽达的做法：让“真数据”触手可及

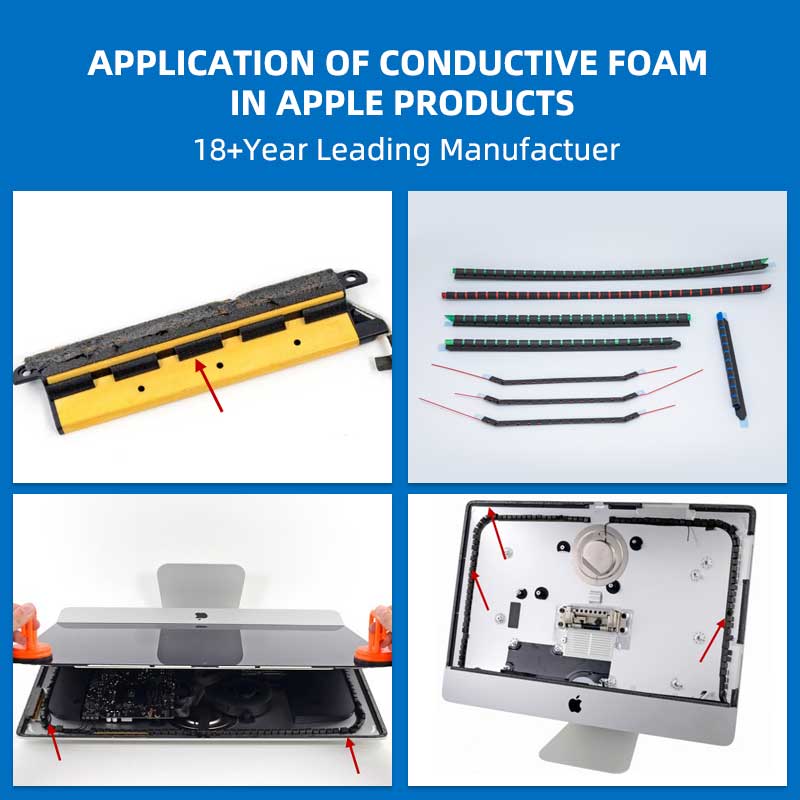

作为服务苹果、华为等头部企业20年的EMI材料供应商，康丽达深知工程师的痛点。因此，我们在数据提供上建立了严格的规范：

5.1 标配“性能曲线”，而非“性能点”

每一款导电泡棉的规格书，都附有：

• 压缩率-电阻曲线（从5%到50%，每5%一个测试点）

• 不同压缩率下的屏蔽效能数据（至少3个压缩率点）

• 批次一致性数据（连续3批次的曲线重叠对比）

5.2 支持“模拟工况测试”

欢迎客户寄送实际装配件，我们在实验室模拟客户的真实工况进行测试，包括：

• 在客户提供的基材（PCB、铝合金、不锈钢）上测试

• 在客户设计的压缩高度下测试

• 在客户关注的温度和湿度条件下测试

5.3 提供“设计指导”

针对客户的结构公差，我们提供压缩率窗口建议：

• 最小工作压缩率应≥材料的“阈值压缩率”

• 推荐压缩率范围，预留安全余量

• 公差分析工具，帮助客户评估风险

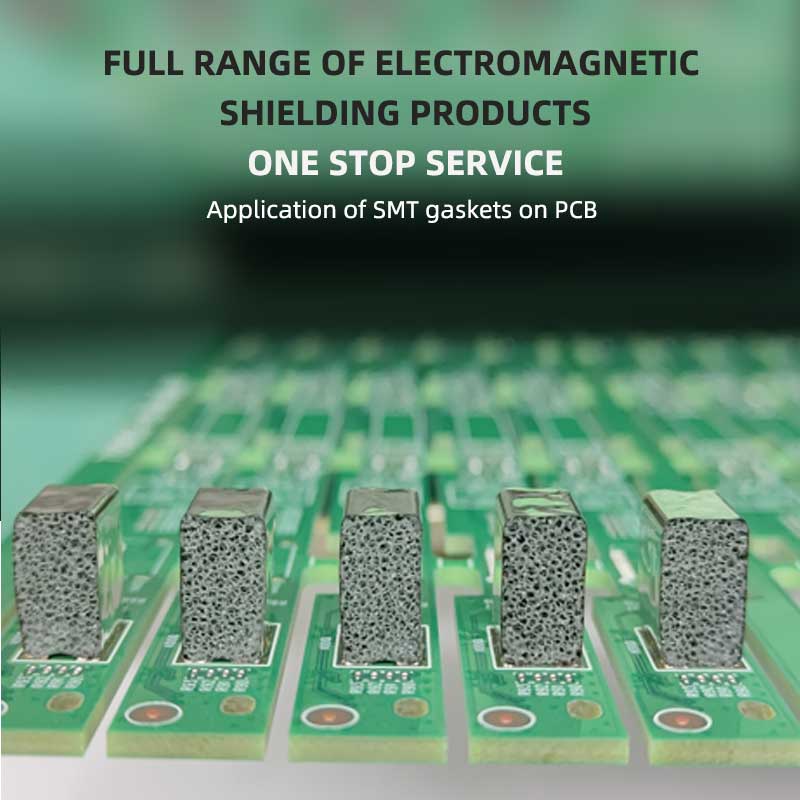

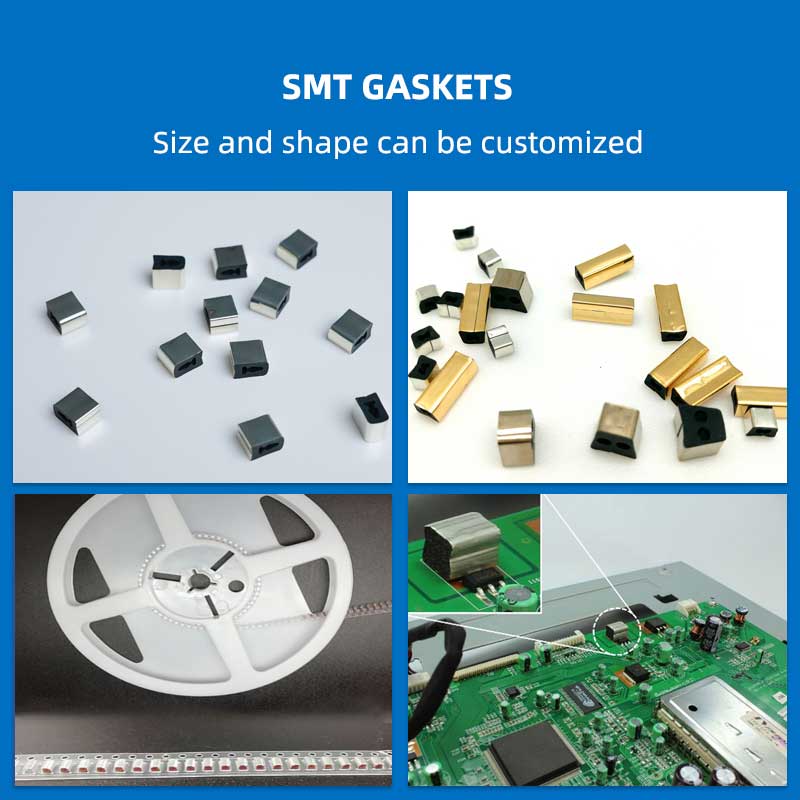

案例：某汽车电子客户选用我们的SMT导电泡棉，我们根据其结构公差分析，建议将设计压缩率从25%提高到28%，并提供了18%-35%压缩率范围内的完整性能数据。最终产品一次通过车规级EMC测试，量产两年无失效。

---

给工程师的3条实战建议

建议1：把“压缩率”写进技术规范

在物料承认书中，明确要求供应商提供：

• 最小工作压缩率下的性能保证

• 压缩率-电阻曲线

• 不同压缩率下的屏蔽效能数据

建议2：进行“极限公差验证”

取结构件的最小极限（压缩率最小）和最大极限（压缩率最大）样品，分别验证材料性能。确保在公差范围内都能满足要求。

建议3：警惕“零压缩”风险

在运输、存储、低温等极端情况下，材料可能处于零压缩或极小压缩状态。虽然此时不要求屏蔽功能，但需确保材料不会脱落或永久变形。

---

让数据穿透“参数迷雾”

在EMI材料选型中，最危险的错误不是选错材料，而是在错误的前提下做出看似正确的选择。规格书上的“完美参数”，可能只是供应商在实验室里精心挑选的“甜点”位置，与你实际工况相去甚远。

作为工程师，你有权利，也有责任要求供应商提供在真实工作条件下的性能数据。一家负责任的供应商，不会把这些数据当作秘密，而是会主动提供，帮你规避风险。

康丽达的承诺：我们不仅提供材料，更提供让您安心选型的“真数据”。无论您的压缩率是多少，我们都能告诉您：“在这个压缩率下，材料的性能是这样的。”

---

附录：如何向供应商索要压缩率性能数据

标准提问模板

“我们正在评估贵司产品[型号]用于[应用场景]，预计工作压缩率为[X]%（公差范围[Y]%到[Z]%）。请提供：

1. 该材料在[Y]%、[X]%、[Z]%压缩率下的接触电阻测试报告

2. 压缩率-电阻曲线（5%-50%，步进5%）

3. 在[X]%压缩率下，1000小时85℃/85%RH老化后的电阻变化率

4. 在[X]%压缩率下，不同频率（100MHz-3GHz）的屏蔽效能数据”

数据验证建议

• 收到数据后，抽取1-2个压缩率点自行验证

• 对比不同批次的曲线，评估一致性

• 将数据代入公差分析模型，评估最坏情况下的性能余量

---
