可以焊接的导电棉是什么？和普通导电棉有什么区别

“你们有没有那种可以焊接的导电棉？”

这是康丽达技术团队近期被问到频率最高的问题之一。问的人里有做汽车电子的，有做通信设备的，也有做消费电子的。

他们说的“可以焊接的导电棉”，其实就是 SMT导电泡棉。但很多工程师习惯用“导电棉”这个词，再加上“可以焊接”这个限定，搜索时就变成了“可以焊接的导电棉”。

这篇文章不讲复杂理论，只回答三个问题：它是什么？和普通导电棉有什么区别？怎么选？

一、可以焊接的导电棉，到底是什么？

普通导电棉（FOF导电泡棉）的结构是：导电布包裹泡棉芯，底部背胶。安装时撕掉离型纸，贴在设备壳体或PCB上，靠背胶固定。

可以焊接的导电棉，结构完全不同：

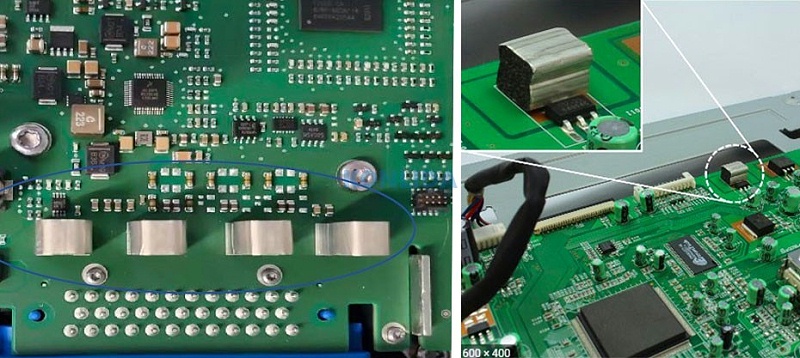

一句话总结：可以焊接的导电棉，就是把普通导电棉的“背胶粘贴”换成了“焊盘焊接”，把“PU芯”换成了“硅胶芯”，让它能像一颗电阻一样，被贴片机贴到PCB上，过回流焊固定。

二、为什么要用“可以焊接”的？

三个字：省人、可靠、一致。

省人：一台手机主板可能有3-5个接地点，一台汽车电驱控制器可能有8-10个。传统方案靠人工一个个贴，效率低、一致性差。可以焊接的导电棉用贴片机一次过，省掉大量人工。

可靠：背胶在高温高湿环境下会老化，在振动环境下会脱落。焊接不会。焊点在-40℃↔125℃循环1000次后仍然牢固。

一致：人工贴的位置公差可能±0.3mm，贴片机可以做到±0.1mm以内。对于高密度PCB来说，这个差异很关键。

三、什么场景必须用“可以焊接的导电棉”？

四、选型时盯住三个参数

第一：芯材必须是硅胶

PU泡棉在260℃回流焊中会熔化。只有硅胶芯能承受。如果你拿到的规格书上写“PU泡棉”或“PORON”，那它不能过回流焊，只能背胶粘贴。

第二：包裹层必须是导电PI膜

普通导电布在高温下会氧化变脆。导电PI膜的耐温可达280℃，且表面电阻可做到≤0.03Ω。

第三：底部必须有焊盘

没有焊盘怎么焊接？焊盘的尺寸和位置需要和你的PCB焊盘设计匹配。供应商应提供推荐焊盘尺寸图。

五、一个常见误区

“可以焊接的导电棉，是不是比普通导电棉贵很多？”

不一定。虽然硅胶芯和导电PI膜的材料成本高于PU芯和导电布，但如果算上人工成本，结论可能反过来。

算一笔账：一个接地点，人工贴导电棉的工时成本约0.5-1元。SMT焊接的加工费可能只有0.1-0.2元。如果一个月用量10万个，一年省下的人工成本相当可观。

而且，焊接方案的可靠性更高，返工率更低。综合成本往往更有优势。

六、康丽达能提供什么？

我们的SMT导电泡棉就是“可以焊接的导电棉”。已通过IATF16949认证，车规级产品可提供AEC-Q200对标测试报告。

产品特点：

• 芯材：硅胶（实心挤出或发泡）

• 包裹层：导电PI膜（镀金/镀锡/镀镍可选）

• 工作温度：-40℃~280℃

• 尺寸：最小1.5mm×1mm，公差±0.15mm

• 打样：最快4小时

如果你正在找“可以焊接的导电棉”，或者不确定你的项目该用普通导电棉还是焊接式导电棉，可以直接联系我们。我们的工程师会根据你的PCB焊盘设计、工作高度和压缩力要求，推荐最匹配的方案。
