AIR LOOP毛毛虫导电泡棉：高端设备广泛采用的轻柔屏蔽方案

在导电泡棉家族中，有一款产品结构与众不同——它内部是空心的，外形像一条扁扁的毛毛虫，压缩力只有传统泡棉的四分之一，在高端消费电子领域得到了广泛应用。

它就是AIR LOOP导电泡棉，也叫毛毛虫导电泡棉、 LOOP泡棉或空管导电泡棉 。

如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。对全品类还不熟悉的，可以查阅 《电磁屏蔽材料有哪几种？一张表看懂全品类选型指南》。

今天这篇文章，就把AIR LOOP的结构原理、性能优势和应用场景一次讲透。

一、什么是AIR LOOP导电泡棉？

AIR LOOP，全称 Air Loop Gasket。名称中的“Air”精准描述了它的核心特征—— 内部是空心的。

结构对比：

关于FOF导电泡棉的结构细节，可以参考我们的 《FOF导电泡棉全解析》。

为什么叫“毛毛虫”？

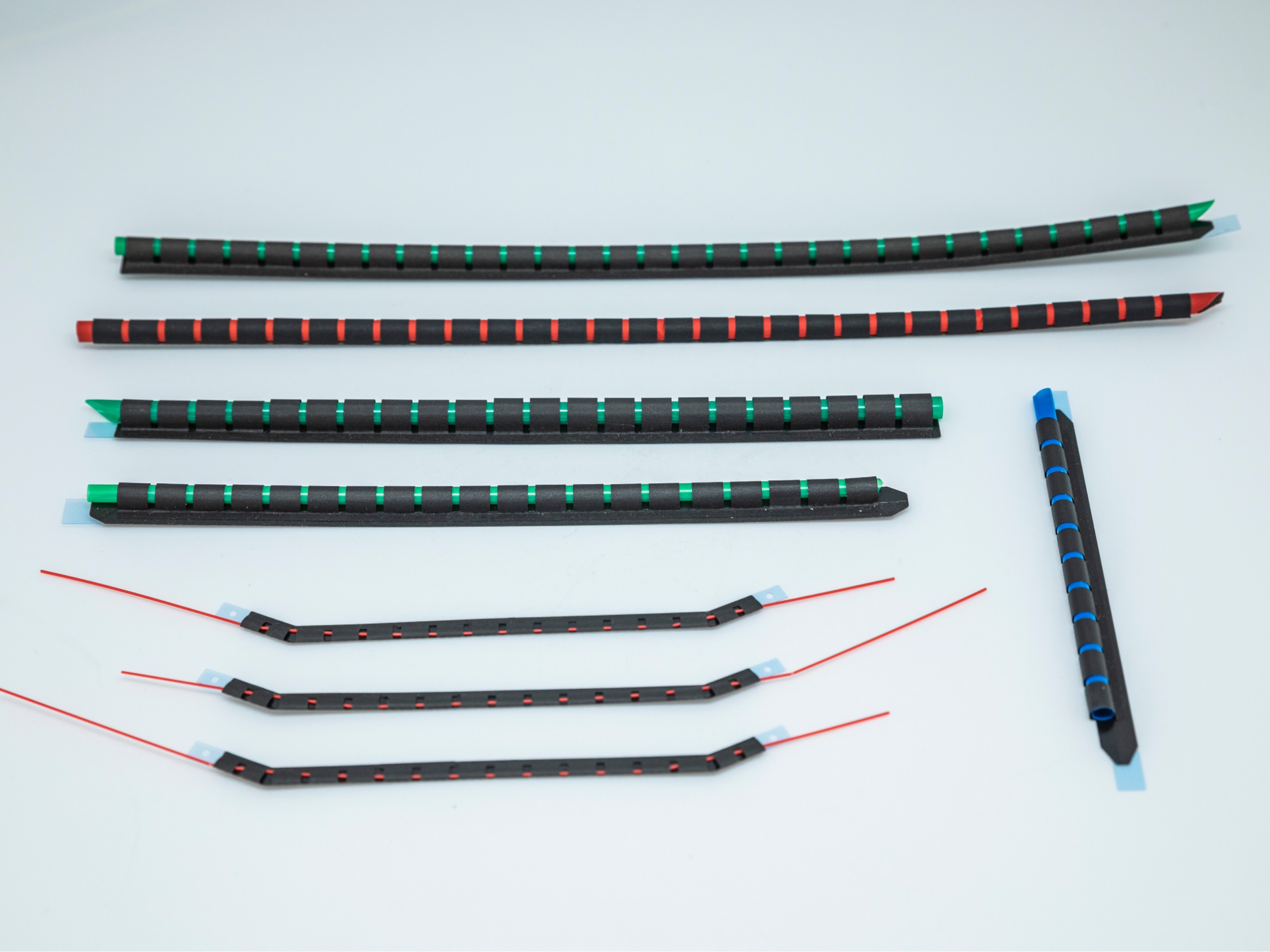

因为AIR LOOP泡棉的外形和传统导电泡棉不同——它是一段一段的管状结构，表面导电布包裹成D形或P形截面，多段排列起来时，外观像一条扁扁的毛毛虫。这个别名在行业内非常流行，很多工程师直接说“给我找那种毛毛虫泡棉”。

二、AIR LOOP的核心优势：为什么它受到青睐？

AIR LOOP的三大优势，直接响应了大屏设备和轻薄化设计的核心需求。

优势一：压缩力极低——不顶伤屏幕

传统FOF导电泡棉的反弹力来自内部泡棉芯材的压缩。这个力通常不小，当用在大屏幕设备（如一体机、笔记本、平板）的四周屏蔽时，多个泡棉的合力可能达到10KG以上，可能对屏幕产生影响，产生“水波纹”甚至损坏液晶面板。

AIR LOOP的空心结构改变了力学机制——它的回弹力来自导电布外壳的弯曲变形，而不是泡棉芯材的压缩。实测数据：AIR LOOP的压缩力仅为同等尺寸FOF泡棉的24%。

实际案例：一台27寸一体机的屏幕四周需要EMI屏蔽，工作高度5.2mm。如果采用传统FOF泡棉，装配后屏幕承受的总压力可能超过10KG。改用AIR LOOP后，压力降到了2.4KG左右，屏幕安然无恙。

优势二：重量极轻——助力设备减重

因为内部是空气，没有填充泡棉芯材，AIR LOOP的重量比传统FOF泡棉轻50%以上。对于追求轻薄化的手机、平板、笔记本来说，每克减重都很有价值。

优势三：内部可穿线路——一材多用

AIR LOOP的空心结构还有一个特点：内部可以穿过线路。比如天线走线、数据线等，可以从LOOP泡棉的空腔中穿过，既实现了屏蔽接地，又完成了线束管理，一举两得。

三、AIR LOOP的性能参数

压缩-电阻特性（以高度5.2mm的AIR LOOP为例）：

• 压缩到4.5mm：电阻 < 0.5Ω

• 压缩到3.84mm：电阻 < 0.3Ω

关于压缩率的详细讨论，可以回看第八篇文章 《导电泡棉的压缩率多少合适？工程师选型必看》。

四、AIR LOOP的截面形状

AIR LOOP也支持多种截面定制，常见形状包括：

关于异形截面的定制能力，可以查阅我们的 《D形/P形/C形/L形……异形导电泡棉定制指南》。

五、AIR LOOP的应用场景

1. 屏幕组件屏蔽（主要应用场景）

这是AIR LOOP的主攻方向。在以下产品中，屏幕四周需要用导电泡棉做EMI接地，但必须控制压缩力：

• 一体机：大尺寸屏幕，四周屏蔽材料压力必须严格控制

• 笔记本：屏幕边框极窄，泡棉空间有限

• 平板电脑：设备轻薄，额外的压力可能影响显示效果

• 显示器：大屏显示器的边框屏蔽

在这些场景中，AIR LOOP的极低压缩力是关键——既能保证屏蔽效果，又不会在屏幕上产生水波纹或压迫痕迹。目前多家国际一线消费电子品牌在其笔记本、平板和一体机产品线中，均采用了这一结构。

2. PCB主板接地（替代传统FOF泡棉）

在一些对重量和压力有严格限制的轻薄本、平板电脑中，主板接地也开始采用AIR LOOP替代传统的FOF泡棉。

3. 天线模块接地

AIR LOOP的内部空腔可以穿过天线走线，同时外壳导电布起到屏蔽接地作用，在天线模块中有一材多用的优势。

4. 机箱/机柜密封

在需要低压力、长寿命密封的场景，AIR LOOP可以替代实心泡棉。

更多实际应用案例，可以访问我们的 应用案例栏目。

六、AIR LOOP vs FOF vs SMT：三大品类选型速查

如果你想更全面地对比各类屏蔽材料的性能差异，可以参考我们的 《导电泡棉/导电布/铜箔/铝箔关键性能对比》。

七、常见问题快问快答

Q1：AIR LOOP可以替代所有FOF导电泡棉吗？
A：不能。虽然AIR LOOP在压缩力和重量上有显著优势，但它的成本相对FOF更高，而且空心结构在需要很高压缩量（超过50%）的场景不适用。对于大多数通用接地场景，FOF泡棉的性价比仍然是较优选择。

Q2：AIR LOOP内部完全空心吗？支撑力从哪来？
A：标准AIR LOOP内部不填充泡棉，靠导电布外壳自身的弯曲变形提供回弹力。但对于一些需要额外支撑的场景，康丽达也提供内部填充极低密度泡棉（如15KG/m³）的版本，既保持低压力，又增加结构稳定性。

Q3：AIR LOOP能过回流焊吗？
A：标准的AIR LOOP采用导电布作为外壳材料，不适合过回流焊（耐温仅120℃左右）。如果需要在SMT线上使用，可以选择SMT导电泡棉系列。

Q4：AIR LOOP的最小尺寸能做多少？
A：康丽达可以将AIR LOOP做到1.5mm×1mm的微型尺寸，适用于手机、TWS耳机等微型设备的屏蔽需求。

康丽达是谁？

苏州康丽达精密电子有限公司成立于2006年，是AIR LOOP导电泡棉的主要制造商之一。我们的LOOP产品已批量供应多家国际一线消费电子品牌，广泛应用于其平板、笔记本、一体机等产品的屏幕屏蔽和主板接地。

我们提供D形、P形、方形等多种截面定制，支持标准AIR LOOP和内填充低密度泡棉增强型AIR LOOP两种方案。最小尺寸可做到1.5mm×1mm，满足微型化设备需求。
