导电硅橡胶泡棉的隐性腐蚀：微环境电化学如何瓦解EMI可靠性

在高温高湿运行的通信基站或新能源车内，即便使用了高端导电硅橡胶泡棉，EMI性能仍可能在18–24个月后突然劣化。拆解发现：金属接触面出现白色絮状氧化物，导电布边缘发黑，接触电阻飙升。问题并非来自材料老化，而是微尺度电化学腐蚀——一个长期被忽视的失效根源。

本文首次揭示：在微量凝露、金属异种材料接触与直流偏压共存的“三要素”下，导电硅橡胶泡棉界面可能形成微型原电池，引发镍、铜离子迁移、氧化沉积，最终切断屏蔽通路。

正如《SMT贴片泡棉的回流焊兼容性》关注热应力，《压缩力松弛》探讨力学衰减，本文将深入电化学维度：当水、电、金属相遇，材料的“可靠性”正面临最本质的挑战。

腐蚀发生的“三要素模型”

只有当以下三个条件同时满足时，腐蚀才会启动：

1. 电解质存在：空气中水汽在低温差表面凝结，形成微液膜（RH > 60%）；
2. 异种金属接触：导电布的镍铜层与铝合金外壳构成电位差（ΔV > 150mV）；
3. 直流偏压路径：设备接地系统存在电势差，形成微电流回路。

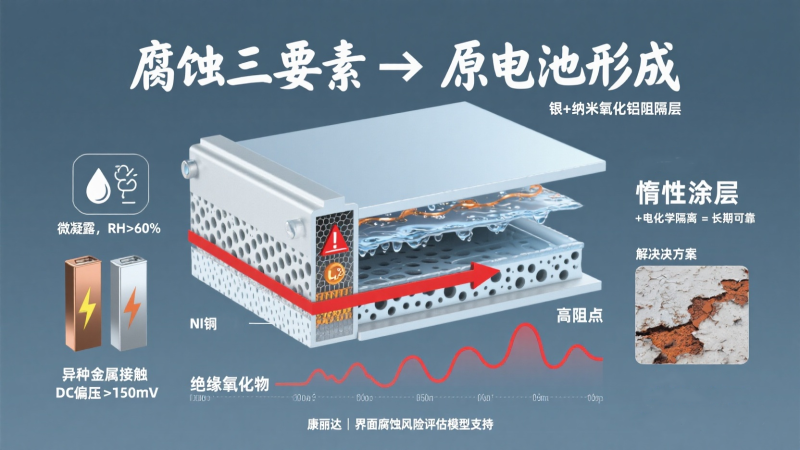

此时，界面成为微型电池：

• 阳极（铝壳）：Al → Al³⁺ + 3e⁻（氧化，产生白色氢氧化铝）
• 阴极（镍铜层）：O₂ + 2H₂O + 4e⁻ → 4OH⁻（还原，碱性环境加速铜腐蚀）

腐蚀路径：从“点蚀”到“通道断裂”

• 阶段1：微孔渗透
  水汽沿导电布纤维间隙渗入，接触泡棉内部金属涂层。
• 阶段2：离子迁移
  Cu²⁺、Ni²⁺在电场作用下向低电位区迁移，形成导电细丝或绝缘氧化物。
• 阶段3：接触劣化
  氧化物堆积在接触面，增加界面电阻，屏蔽效能下降。

实测案例：某车载T-Box在湿热试验后，接触电阻从0.2Ω升至8.7Ω，频谱显示300MHz–1GHz屏蔽效能下降20dB。

设计破局：从“导通”到“电化学隔离”

1. 材料级对策

• 惰性涂层替代：用银涂层（低氧化倾向）替代镍铜，降低电位差；
• 阻隔层设计：在导电布与泡棉间增加纳米氧化铝阻隔层，阻止离子扩散。

2. 结构级对策

• 等电位设计：确保外壳与PCB地共地，消除偏压；
• 疏水边缘处理：在接缝处涂覆疏水涂层，阻止水膜连续形成。

3. 环境控制

• 密封升级：从IP54提升至IP67，杜绝湿气侵入；
• 内部干燥剂：在腔体内放置微型吸湿材料。

检测与预警：如何提前发现“腐蚀风险”？

• 电化学阻抗谱（EIS）：在低频段检测界面电荷转移电阻变化；
• 微区X射线衍射（μ-XRD）：识别腐蚀产物（如Cu₂O、Al(OH)₃）；
• 长期偏压湿热测试：85℃/85%RH + 5V DC，加速腐蚀进程。

EMI失效的本质，可能是电化学事故

导电硅橡胶泡棉的失效，往往不是材料本身的问题，而是系统级电化学环境设计的缺失。康丽达正联合客户建立“界面腐蚀风险评估模型”，将电化学稳定性纳入EMI材料选型标准。

当您在《可制造性设计》中确保泡棉“贴得准”，在《压缩力松弛》中确保“压得久”，请别忘了：真正的可靠，是让材料在电、水、金属的三角关系中“活下来”——而这，才是精密电子的终极考验。
