工信部、市场监督管理总局联合印发的《电子信息制造业 2025-2026 年稳增长行动方案》明确提出，要加快新型电子材料技术攻关，强化产业链自主创新能力。与此同时，5G 通信、高端电子设备对 EMI 电磁屏蔽、电磁干扰防护材料的高频适配、轻量化、低损耗需求持续升级，10MHz-18GHz 宽频段屏蔽成为行业技术核心需求。
KONLIDA 康丽达精密电子以专项实验室为核心支撑，深耕 EMI 电磁屏蔽技术研发，持续突破行业技术瓶颈，为电子信息产业提供专业的电磁干扰防护解决方案与核心材料支撑。
KONLIDA 康丽达将实验室建设作为技术创新的核心载体，打造从材料研发到性能验证的全流程 EMI 电磁屏蔽研发平台：
l 搭建电磁屏蔽与热管理专项实验室，配备频谱分析仪、导热系数测试仪、ANSYS 热仿真系统等专业设备，可完成 10MHz-10GHz 频段屏蔽效能测试、高低温环境可靠性验证等全维度检测，精准匹配 5G 及新一代电子设备对 EMI 电磁屏蔽、电磁干扰防护的测试需求。
l 组建核心研发团队，成员均具备 10 年以上 EMI 材料研发经验，聚焦导电材料配方改良、屏蔽结构优化、工艺创新三大方向，形成 “基础研究 - 技术攻关 - 成果转化” 的闭环研发机制，专项攻克电磁干扰防护核心难题。
l 建立原材料研发子实验室，专注导电布基材、硅胶芯、金属镀层等核心原料的自主研发，从源头把控材料性能，完善 KONLIDA 康丽达 EMI 电磁屏蔽核心原材料自主供应体系。

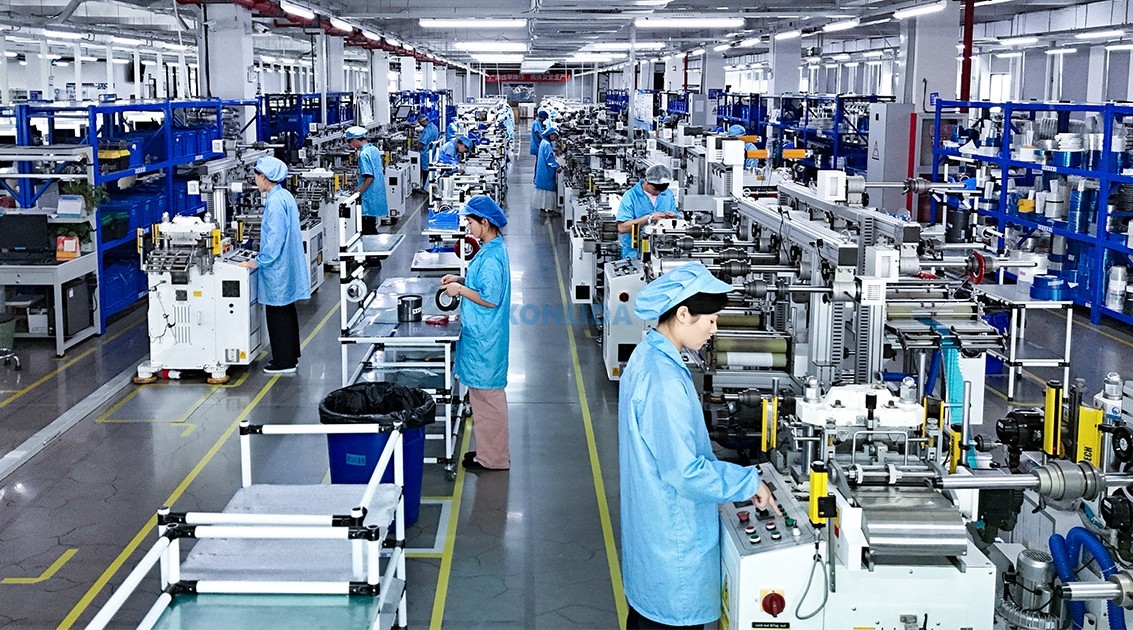

l 配备精密模切、热压成形等中试设备，实现 “实验室研发 - 中试量产” 无缝衔接，最快 4 小时可为客户提供 EMI 电磁屏蔽样品，加速技术落地进程。
依托实验室的硬件支撑与研发团队的技术积淀，KONLIDA 康丽达在 EMI 电磁屏蔽领域实现多项关键技术革新，大幅提升电磁干扰防护效果：
l 超薄导电布技术取得重要进展，成功研发 0.016mm 超薄黑色导电布，电阻控制在 0.1 欧姆以内，优于行业常规技术水平，适配电子设备小型化、集成化的安装需求，为精密设备电磁干扰防护提供更灵活的材料选择。
l 宽频段屏蔽技术持续优化，针对 5G 通信需求，研发高导通低压力导电泡棉，屏蔽效能超 75dB（10MHz-10GHz），可有效阻隔高频电磁干扰，改善传统材料在高频段屏蔽效能衰减的问题，筑牢 EMI 电磁屏蔽核心防线。
l 自动化生产设备自主研发，设计三代导电泡棉成形包裹机器，攻克长款包裹产品收卷难题，生产效率提升 30%，同时将产品尺寸公差控制在 ±0.03mm 内，确保 EMI 电磁屏蔽元件安装精度，保障电磁干扰防护稳定性。
l 环保材料技术升级，研发无卤阻燃导电泡棉，通过 RoHS、Halogen Free 认证，阻燃等级达 UL94-V0，在强化电磁干扰防护性能的同时，契合 “双碳” 目标下绿色制造的行业趋势。
KONLIDA 康丽达打破单一企业研发模式，通过产学研协同合作持续拓宽 EMI 电磁屏蔽与电磁干扰防护技术创新边界：
l 与高校材料学院共建联合研发中心，聚焦纳米复合材料、柔性屏蔽膜等前沿技术研究，共享实验设备与人才资源，加速基础研究向 EMI 电磁屏蔽产业化应用转化。
l 深度对接下游头部企业需求，共建联合实验室，针对 3C 电子、新能源汽车、5G 基站等不同场景的电磁环境特点，定制化开发电磁干扰防护解决方案，实现 “需求导向 - 技术研发 - 场景应用” 的精准匹配。
l 积极参与行业标准研讨，跟踪国际 EMC 标准动态，将 KONLIDA 康丽达自主研发的 EMI 电磁屏蔽技术指标融入行业标准提案，提升企业在电磁干扰防护领域的技术话语权。
l 累计申请超过 10 项 EMI 相关发明专利，构建核心技术知识产权壁垒，为 KONLIDA 康丽达 EMI 电磁屏蔽产品的市场竞争力提供法律保障。
在《电子信息制造业 2025-2026 年稳增长行动方案》的政策导向下，EMI 电磁屏蔽与电磁干扰防护材料作为电子信息产业的基础支撑，迎来重要发展机遇。KONLIDA 康丽达精密电子以实验室为基石，用持续的技术创新突破行业瓶颈，既夯实了自身核心竞争力，也助力国内 EMI 电磁屏蔽产业高质量发展。未来，KONLIDA 康丽达将继续加大研发投入，聚焦 5G 进阶、高端电子设备等新兴领域的电磁干扰防护需求，为全球客户提供更高效、更可靠的 EMI 电磁屏蔽解决方案。
