PCB电磁干扰屏蔽:从“点状防护”到“系统级隔离”的设计跃迁

来源: | 发布日期:2025-09-03

在现代高密度PCB设计领域,PCB电磁干扰屏蔽(EMI)问题呈现出越来越复杂的特征。从原本依赖外部金属外壳和导电泡棉解决的局部问题,演变为如今需考虑的走线串扰、电源噪声和地弹效应等内部隐患。尤其在GHz频段下,这些问题的影响愈发显著,传统的单一防护措施已难以满足现实需求。因此,PCB电磁干扰屏蔽的设计需要从“点状防护”升级为“系统级隔离”,对布局、层叠、接地以及接口防护进行全面规划。

本文将呈现现代PCB电磁干扰屏蔽的三大隐性源头,并建议通过融合结构屏蔽与电路设计的协同方案,使导电泡棉等材料的作用得到充分发挥,成为有效的最后一道防线。

正如康丽达在《SMT导电泡棉的可制造性设计》中所强调的,材料与生产线的协同至关重要。更进一步,我们将指出材料的最终效能取决于前端PCB设计是否为其提供了适宜的“屏蔽”物理条件。真正的屏蔽策略应视为系统工程,而不是后期补救措施。

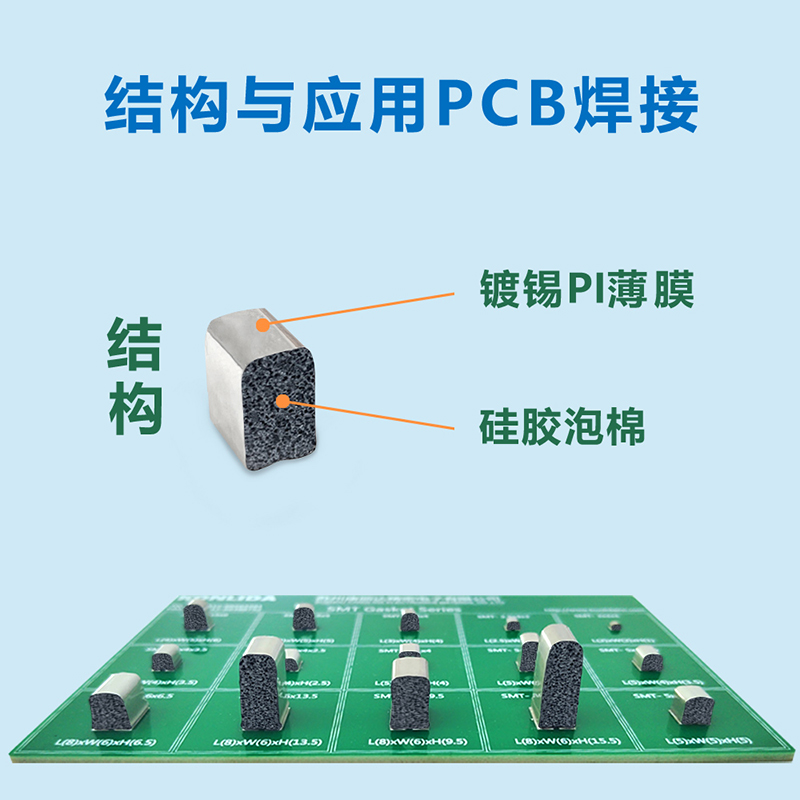

SMT耐高温实心主图5

PCB电磁干扰屏蔽的三大隐性源头

1. 高速信号回流路径断裂

当差分对跨越分割或地平面不连续时,可能导致信号回流路径的延长,并形成环形天线。这种现象在HDMI、USB 3.0、MIPI走线中尤为常见,辐射频率主要集中在300MHz至2GHz范围。

2. 电源完整性(PI)恶化

随着多核处理器的动态功耗波动,电源轨会产生振荡(ΔI噪声)。如果去耦电容布局不当,则会导致高频阻抗增加,成为共模噪声的潜在来源。

3. 接口区“屏蔽盲区”

FPC连接器、按钮及传感器开孔等部位常常破坏屏蔽的连续性。如果导电泡棉未与PCB地充分搭接,其屏蔽效能可能下降超过20dB。

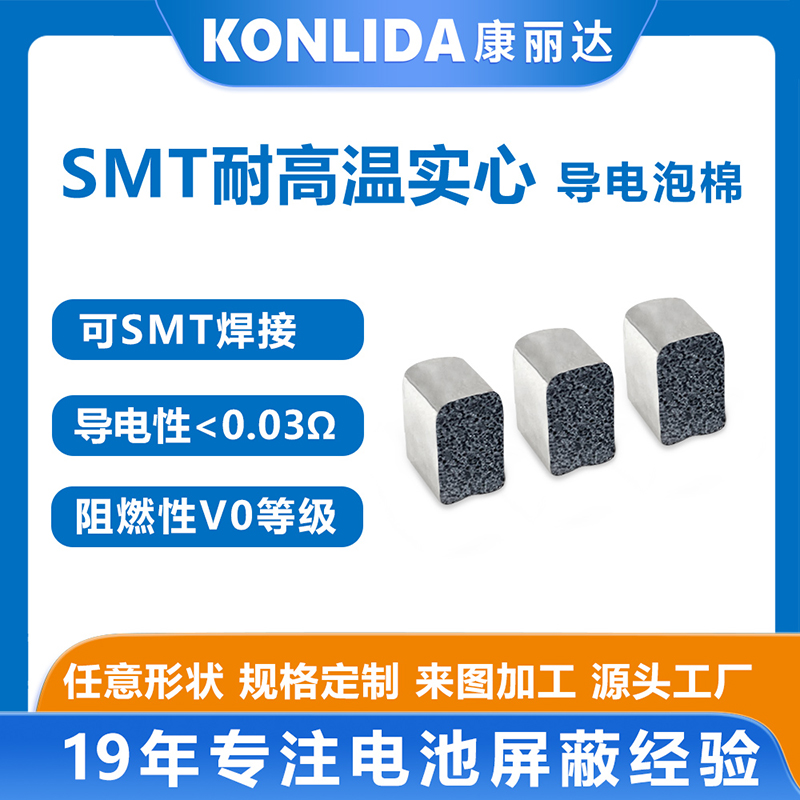

SMT耐高温实心主图2

系统级隔离:四层防御架构

1. 层叠设计:构建低阻抗电源地平面

优先选用6层板设计(信号-地-信号-电源-地-信号),使电源层紧邻地层以降低回路电感,并为关键电源信号使用独立的层来避免噪声耦合。

2. 接地策略:单点搭接 vs. 多点搭接

在低频系统中,可采用单点接地以防止地环路。而在高频系统(>100MHz)中,建议每λ/20(例如1GHz约为15mm)设置一个接地过孔,以确保良好的接地效果。

康丽达在《SMT导电泡棉寿命评估》中指出:接地不良是泡棉早期失效的主因——再好的材料,也需“地”来激活。


3. 接口屏蔽:让导电泡棉“有地可接”

在FPC连接器周围设计连续的接地焊盘,采用SMT导电泡棉贴装于焊盘上,以实现优质的“金属-金属”低阻连接,避免依赖背胶泡棉与壳体接触的方式,减少接触阻抗带来的不稳定性。

4. 局部屏蔽罩 + 导电泡棉协同

为CPU和射频模块加装冲压屏蔽罩,直接焊接至地平面;而外壳的缝隙则使用导电泡棉作为“二级密封”,形成“硬屏蔽+软密封”的双重防护。


SMT耐高温实心主图3

验证与优化:从仿真到实测闭环

前期:EMI仿真
使用HFSS或CST等软件进行3D EMI仿真,识别高辐射的热点区域。
中期:近场扫描
通过近场扫描技术定位潜在的辐射源,进行针对性的优化。
后期:系统级测试
采用整机RE/RS测试,验证系统级屏蔽的实际效能。

PCB电磁干扰屏蔽,是电路与结构的共舞

真正有效的EMI解决方案并不是简单的事后修补,而是在设计初期就着手构建良好的电磁秩序。康丽达不仅提供导电泡棉,更积极与客户合作,优化PCB接地、接口布局与屏蔽结构,努力实现从“材料供应商”转型为“EMI系统顾问”的角色。

当产线出现“泡棉贴了依然超标”的情况时,请重新审视PCB电磁干扰屏蔽设计:有效的屏蔽措施,始终应从第一根走线的回流路径开始。
