EMC导电泡棉:高频噪声抑制中的界面阻抗控制新视角

来源: | 发布日期:2025-08-18

在5G通信、高速运算和新能源汽车等高密度电子系统中,EMI问题已从低频传导干扰转向GHz级辐射噪声。传统“堵缝隙”式的屏蔽思路难以应对,必须从界面阻抗匹配与高频电流路径管理角度重新审视EMC导电泡棉的应用逻辑。

本文提出“导电泡棉作为高频阻抗调节元件”的新认知,聚焦其在GHz频段的阻抗特性、表面电流分布机制与多物理场耦合行为,突破常规选型框架。

正如《常见问题解答》中指出的接触电阻影响,本文进一步揭示:在1GHz以上,表面涂层的趋肤效应与泡棉微孔结构的电磁散射,成为决定屏蔽效能的关键变量,需通过材料结构设计进行优化。


高频下的新挑战:为什么传统泡棉在GHz频段“失效”?

在高频(>1GHz)条件下,电磁波波长缩短,对微小间隙和材料不连续性极为敏感。普通导电泡棉可能因以下原因性能骤降:

  • 涂层厚度不足:趋肤深度在1GHz时,铜约为2.1μm,若镍铜涂层总厚<5μm,电阻显著上升;
  • 微孔结构散射:开孔PU泡棉的孔径接近毫米波波长,引发电磁波散射泄漏;
  • 背胶介电损耗:有机胶层在高频下产生介质损耗,形成“隐形泄漏通道”。

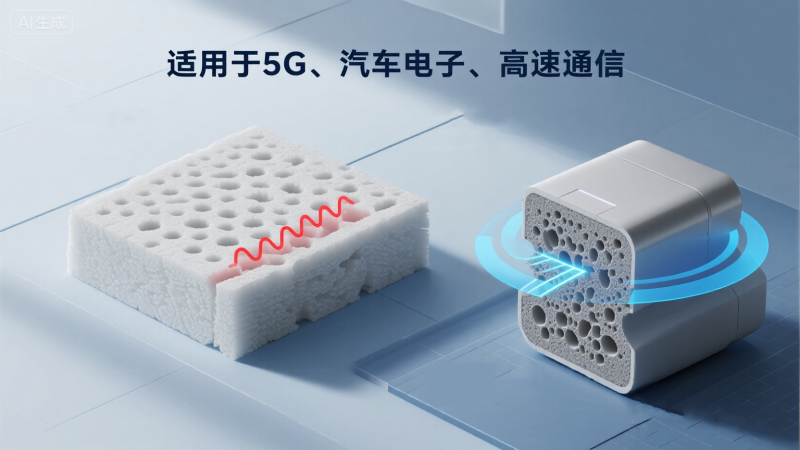

“EMC导电泡棉在GHz频段的界面阻抗控制示意图:展示梯度涂层、闭孔结构与高频电流分布,提升5G与汽车电子电磁兼容性。”

界面阻抗控制:从“导体”到“阻抗匹配层”的转变

高端应用中,EMC导电泡棉不再仅是导体,而是壳体与结构之间的阻抗过渡层。康丽达通过以下技术实现优化:

  • 梯度导电涂层:底层高导电银层(>8μm),表层抗氧化镍层,兼顾导电性与耐久性;
  • 闭孔微结构调控:采用精密发泡工艺,控制孔径<0.1mm,减少GHz频段散射;
  • 低介电常数背胶:选用Dk < 3.0的改性丙烯酸胶,降低高频损耗。

新型验证方法:超越dB值的深度评估

除传统屏蔽效能测试外,建议引入:

  • 矢量网络分析(VNA):测量S21参数,分析1–10GHz频段插入损耗;
  • 近场扫描:定位GHz级热点,验证泡棉对高频电流路径的引导效果;
  • 阻抗谱分析:评估材料在宽频下的复阻抗特性,优化匹配设计。

这些方法已在康丽达《定制化服务》支持体系中应用,助力客户提前识别高频风险。



EMC导电泡棉:高频噪声抑制中的界面阻抗控制新视角

EMC导电泡棉进入“精准调控”时代

面对高频EMI挑战,必须跳出“越导电越好”的思维定式,转向基于频段需求的界面阻抗工程设计。康丽达将持续推动材料微结构创新与测试方法升级,为下一代电子系统提供精准EMC解决方案。

当您回顾《耐候性评估》中的长期可靠性时,请同步考量高频性能的稳定性——这才是高端应用的完整可靠性图景。
