导语:
在5G、AI和物联网设备爆发式增长的今天,电子产品的EMI (电磁干扰)问题日益严峻。传统的接地弹片和导电布已难以满足小型化、高频化、高可靠性的设计需求。SMT导电泡棉,作为一种集优异导电性、弹性缓冲、SMT可焊性于一体的创新 EMI 屏蔽元件,正成为工程师们的首选。本文将基于行业一线技术资料,为您全面解析SMT导电泡棉的核心知识,并提供专业的选型建议。

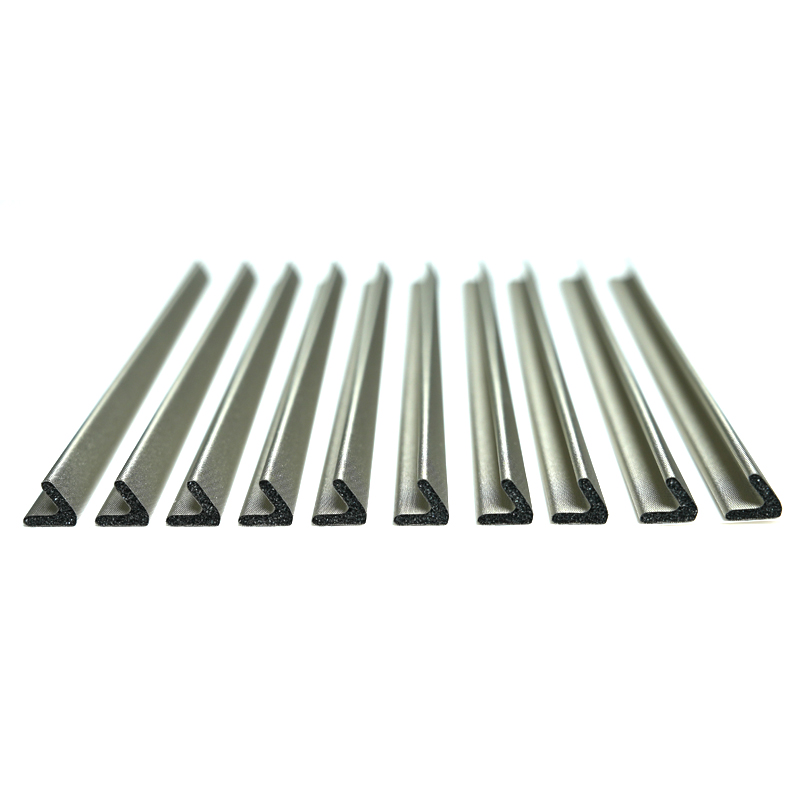

SMT导电泡棉,全称表面贴装导电泡棉(SMT Conductive Gasket),是一种专为PCB板级设计的新型导电弹性端子。它通常由高弹性的硅胶芯(或发泡硅胶)和外层包裹的导电层(通常是导电PI膜)构成。
卓越的EMI/ESD屏蔽: 提供低阻抗接地路径,有效抑制电磁干扰和静电放电。
SMT回流焊兼容: 可直接通过标准SMT工艺焊接在PCB 板上,实现自动化高速生产。
优异的缓冲与吸能: 在设备受到冲击或跌落时,吸收能量,保护内部精密元器件。
高可靠性与耐久性: 通过盐雾、热冲击、恒温恒湿等可靠性测试,确保长期稳定工作。
典型应用场景: 手机 /TV/NB主板天线馈点接触、主板与FPCB之间的接地、板对板连接器弹片替代、电源管理模块屏蔽。
SMT导电泡棉的性能差异,主要源于其内部硅胶芯和外部导电层的结构设计。根据苏州康丽达等领先厂商的技术分享,目前市场主流可分为以下三类:
|
结构类型 |
结构说明 |
核心优势 |
主要缺点 |
适用场景 |
|
1. 导电PI包裹挤出发泡硅胶海绵式 |
在挤出发泡的硅胶海绵上包裹导电PI层。 |
• 可内折腰,有效控制下压时的偏倒 |
• 高温后硅胶易膨胀,接缝面可能开裂 |
对下压稳定性有特殊要求的定制化产品 |
|
2. 导电PI包裹开孔硅胶泡棉式 |
在发泡改性好的开孔硅胶泡棉上包裹导电PI层。 |
• 高压缩量,低压力 |
• 压缩后的回弹力略逊于其他类型 |
对压缩力敏感、需要高压缩行程的小型设备(如TWS耳机) |
|
3. 导电PI包裹普通硅胶泡棉式 |
在普通光面硅胶泡棉上包裹导电PI层。 |
• 成本相对较低 |
• 高度精度不高 |
对成本敏感、要求不高的非关键屏蔽场景 |
康丽达提示: 工程师在选型时,应首先明确产品对压缩力、回弹率、尺寸精度、成本的核心需求,再匹配对应的结构类型。
选择SMT导电泡棉,不能只看外观,关键性能参数才是硬道理。以下是基于康丽达等厂商公开测试数据的核心指标:
表面电阻: ≤ 0.05 Ω/inch (ASTM F390)
垂直电阻: ≤ 0.03 Ω/inch (DS/EN 1149-2-1998)
导通阻抗: ≤ 0.03 Ω (客户常见要求)
推荐压缩率: 10% - 40% (常规应用)
回弹率: ≥ 90% (经25%压缩,168H 测试后,实测达94.8%)
压缩永久变形: ≤ 32% (70h, 100℃)
耐焊接性: 兼容 260℃回流焊接工艺。
耐温范围: -40℃ ~ +150℃
耐腐蚀性: 通过 24H中性盐雾测试,电阻无明显劣化。
环保要求: 符合 RoHS,不含卤素、重金属 (IEC 62321)。
最小尺寸: 可做到 1.5mm x 1.0mm。
厚度范围: 0.3mm 起 (超薄型应用) 。
5G设备的高功率、高频率、小型化特性,对EMI材料提出了“大屏蔽效能、宽屏蔽波段、高导热散热、低厚度尺寸”的综合要求。
材料创新: 研发耐高温导电 PI膜(耐温可达300℃)和玻纤导电布,应对回流焊高温挑战。
结构优化: 推出 LOOP结构导电泡棉,颠覆传统应用,实现减重、减薄,并可内部连接线路。
功能复合: 在 SMT导电泡棉中添加磁性纳米粒子,开发出兼具高导通性与电磁波吸收功能的新材料,有效解决非线性接触引起的谐波干扰问题。

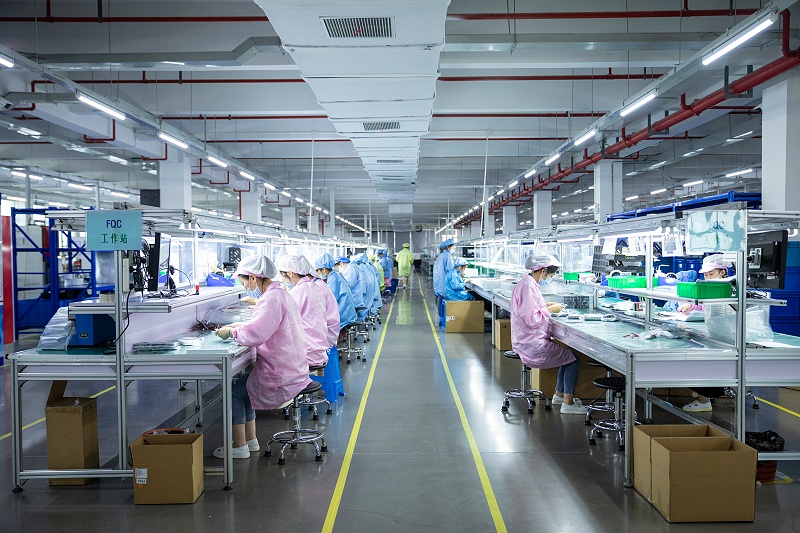

源头制造: 拥有硅胶挤出机、包裹成型机、载带封装机等完整产线,实现从导电 PI、硅胶到成品的一体化生产,品质与成本双重可控。
柔性定制: 支持大批量稳定交付,也能灵活应对小批量、多品种的定制需求,最快 2天可出样品(材料齐全情况下)。
品质保障: 通过 ISO9001、IATF16949等国际质量体系认证,从进料检验( PI 脱锡、镀层厚度)、制程控制(分切、圆刀、成型)到出货检验,全程严格管控。
技术实力: 作为苹果等国际大厂的合作伙伴,拥有深厚的技术积累和快速响应能力。
如果您正在为您的项目寻找可靠的SMT导电泡棉解决方案,欢迎联系康丽达技术团队,获取免费样品和专业选型建议。
