D型导电布衬垫：紧凑空间中的高效EMI屏蔽解决方案

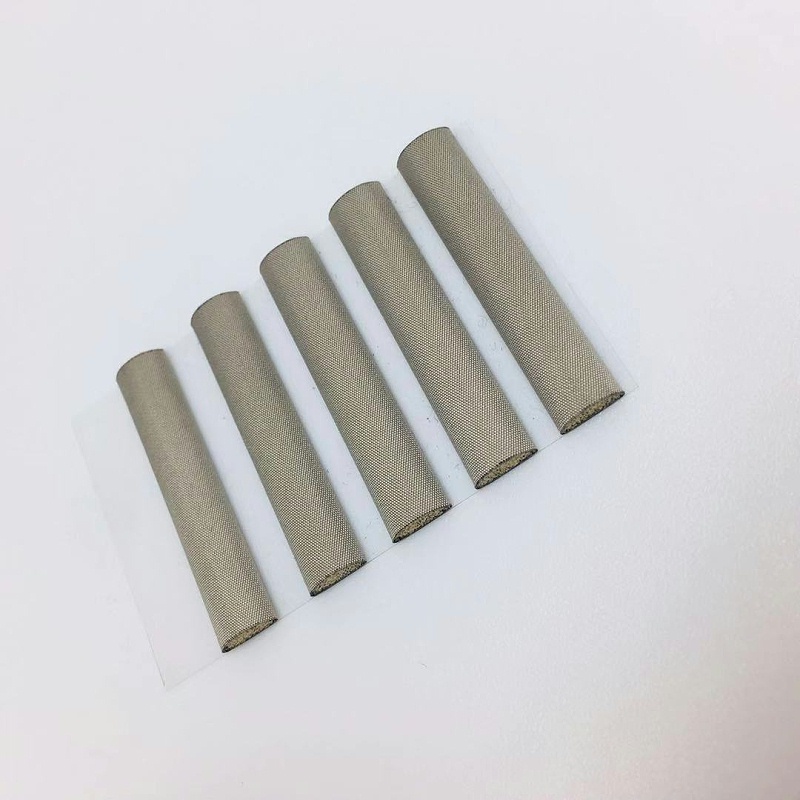

一、什么是D型导电布衬垫？

✨  核心结构优势 ：

• 单侧平面设计 ：便于精准定位与粘接，避免传统O型圈滚动偏移；
• 高回弹泡棉芯 ：压缩永久变形率低，长期使用后仍能维持接触压力；
• 导电织物全覆盖 ：确保360°连续导电通路，屏蔽效能稳定。

二、D型 vs. 其他截面：为何选择“D”形？

三、关键性能指标与选型要点

• 屏蔽效能（SE） ：≥70dB @ 30MHz–1.5GHz（依据MIL-STD-285 / IEEE 299）
• 表面电阻 ：≤0.05Ω/inch（ASTM D257）
• 工作温度 ：-40℃ ~ +85℃（短期可耐105℃）
• 压缩永久变形 ：≤10% @ 50%压缩率，22h，70℃
• 阻燃等级 ：UL94 HF-1 或 V-0（可选）

选型建议：

1. 根据间隙选择压缩率 ：推荐预压缩20%~40%，确保接触压力适中；
2. 关注导电层类型 ：镍铜体系性价比高，镀银体系高频性能更优；
3. 背胶选项 ：可选3M™ 9080/9077等高粘性胶，适应不同基材（金属/塑料）；
4. 异形切割支持 ：可按图纸模切为L形、U形、带缺口等复杂轮廓。

四、典型应用案例

• 轻薄笔记本电脑 ：用于上盖与底座之间的EMI密封，防止Wi-Fi/蓝牙信号泄漏；
• 5G通信小基站 ：安装于射频模块屏蔽罩边缘，抑制谐波干扰；
• 工业HMI面板 ：确保触摸屏与主控板之间的电磁隔离，提升抗扰度。

客户反馈 ：某国产二合一平板厂商将原O型衬垫更换为D型后，整机组装偏移率下降60%，EMC测试一次性通过Class B标准。

五、结语：小截面，大作用

D型导电布衬垫虽看似简单，却是EMC设计中不可或缺的“细节英雄”。它以可靠的结构、稳定的性能和良好的工艺适配性，为紧凑型电子设备提供了高效、经济的屏蔽路径。
