为什么越来越多品牌选择康丽达作为导电泡棉供应商?

来源:苏州康丽达精密电子有限公司 | 发布日期:2025-12-01
在5G通信、智能穿戴、新能源汽车快速发展的今天,导电泡棉已从“可选配件”变为电子设备EMI屏蔽与可靠接地的关键功能件。而在这条高技术门槛的赛道上,苏州康丽达精密电子有限公司(简称“康丽达”)正成为苹果、小米、华为、理想等头部品牌的共同选择。
那么,这家成立于2006年的企业,究竟做对了什么?

康丽达是谁?

康丽达是一家专注于电磁屏蔽材料研发与精密模切制造的国家高新技术企业,总部位于江苏省苏州市吴中区。公司拥有:

  • 30条导电泡棉生产线
  • 10条精密模切线
  • 千级无尘车间 + 百级无尘棚
  • IATF 16949、ISO 9001、RoHS 等认证体系

自2017年量产SMT导电泡棉以来,康丽达已服务全球超200家电子与汽车客户,产品广泛应用于手机、TWS耳机、笔记本、车载ECU、毫米波雷达等高可靠性场景。

9f2a7c2673c84332998140b84bd43d82_5

核心优势产品

1. SMT导电泡棉

  • 支持260℃回流焊接
  • 接地电阻 ≤ 0.03 Ω
  • 可自动贴装,兼容标准SMT产线
  • 应用:PCB主板接地、天线馈点连接

2. AIR LOOP导电泡棉(专利结构)

  • D形中空设计,压缩不偏倒
  • 内部可集成FPC走线
  • 减重30%,厚度可做到0.5mm以内
  • 已用于多款苹果TWS耳机

3. 车规级导电泡棉

  • 耐温范围:-40℃ ~ +150℃
  • 通过1000小时高温老化 + 盐雾测试
  • 满足CISPR 25、GB/T 18655等车规EMC标准
  • 应用:OBC、BMS、ADAS雷达屏蔽

4. 全方位导电泡棉

  • 泡棉整体电镀,立体导通
  • 屏蔽效能 >75 dB(10MHz–10GHz)
  • 成本低于金属弹片,适合异形模切

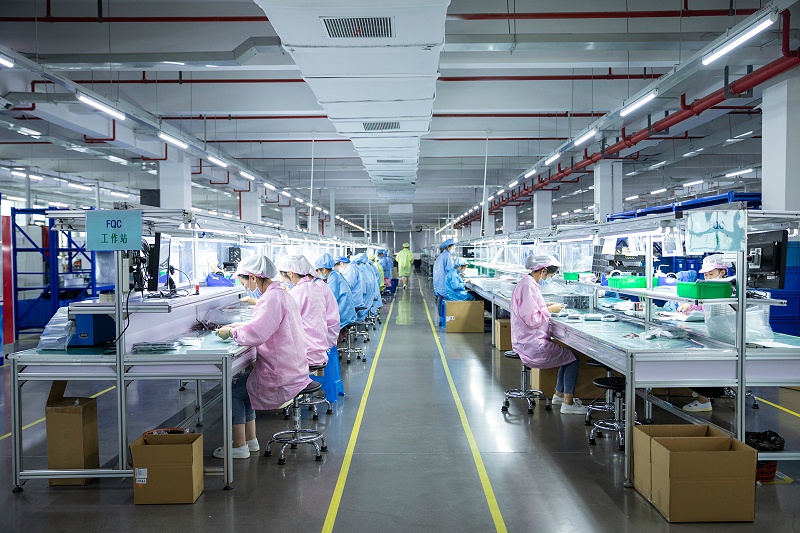

SMT导电泡棉生产车间实拍

为什么康丽达能赢得头部客户信任?

✔ 自主工艺,掌握核心技术

  • 自主开发包裹成型设备(第三代机型)
  • 解决导电PI接缝开裂、高温膨胀等行业难题
  • 拥有多项实用新型与外观设计专利

✔ 全流程品控,批次一致性高

  • 原材料入厂XRF环保检测
  • 关键尺寸2.5次元全检
  • 出货前100%外观+功能复判

✔ 快速响应,支持小批量试产

  • 3天出样,7天交付小批量
  • 最小定制尺寸:1.2mm × 1.2mm
  • 支持载带编带、吹塑盘、卷装等多种包装

✔ 深度协同,不止于供货

  • 提供EMC仿真建议、阻抗匹配分析
  • 协助客户完成PPAP文件包(车规项目)
  • 长期跟踪量产良率,持续优化结构
康丽达集团总部

客户价值:不只是“材料”,更是“解决方案”

“从传统弹片切换到康丽达AIR LOOP后,我们的TWS耳机跌落不良率归零,SMT贴片直通率提升至99.6%。”
——某国际音频品牌供应链负责人

“康丽达是我们在国产导电泡棉中唯一通过AEC-Q200部分应力验证的供应商。”
——某新势力车企Tier 1合作伙伴


如何联系康丽达?

如果您正在开发以下产品,欢迎获取免费样品与技术方案:

  • 消费电子(手机/耳机/手表/平板)
  • 汽车电子(OBC/BMS/雷达/域控制器)
  • 通信设备(5G基站/WiFi 6模块)

公司名称:苏州康丽达精密电子有限公司
地址:江苏省苏州市吴中区胥口镇东欣路88号
电话180-3609-1963
官网www.kld-emi.com
