市场规模年增 3%！EMI shielding 屏蔽衬垫需求激增，KONLIDA 全方位导电泡棉以三维全导通破局

Global Growth Insights最新发布的《EMI Shielding Market Forecast to 2033 》显示，2025年全球EMI屏蔽市场规模将达 72.1677亿美元，2025-2033年复合增长率稳定在3% ，其中5G基站、新能源汽车ECU、医疗诊断设备成为核心驱动领域。报告特别指出， “紧凑型电子设备对EMI shielding屏蔽衬垫的‘ 全向导通、稳定防护’需求激增，不同应用场景对衬垫的导通特性、适配性提出差异化要求”。 KONLIDA康丽达精密电子的全方位导电泡棉，凭借“三维全导通” 核心特性，精准匹配多场景屏蔽需求，为行业提供合规可靠的EMI shielding屏蔽衬垫解决方案。

三维全导通：适配多场景需求的EMI shielding屏蔽衬垫核心特性

在紧凑型电子设备普及的背景下，EMI shielding屏蔽衬垫需兼顾全向导电性能与安装适配性，以满足不同设备的电磁防护需求。 KONLIDA全方位导电泡棉的三维全导通特性，从结构与材料层面实现了导通性能与适配性的均衡，可适配多场景应用需求：

1. 结构与材料设计：保障全向导电稳定性

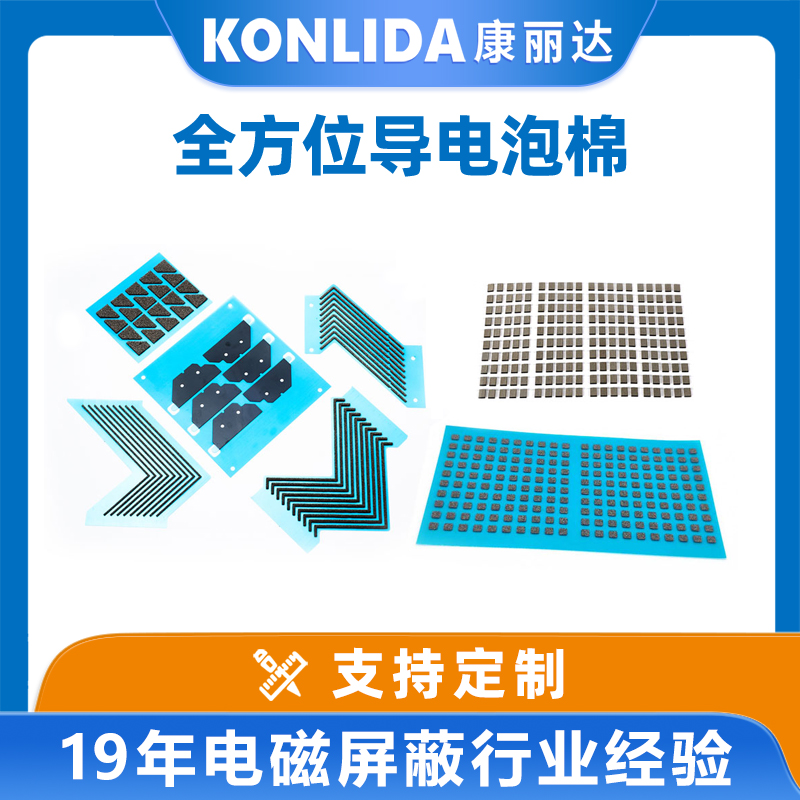

KONLIDA全方位导电泡棉采用“ 高分子复合材料一体化发泡+真空全域电镀”工艺，先通过特殊发泡技术制成孔径均匀（ 0.1-0.3mm）的聚氨酯海绵基材，再经真空电镀在海绵通体覆盖铜镍合金层（部分高端型号镀银），形成X-Y-Z三维方向连续导电通路。这种结构设计可确保泡棉任意点位导电性能均匀，表面电阻 ≤0.05Ω/inch，垂直电阻≤0.03Ω/inch，为设备提供稳定的电磁传导与屏蔽基础，契合EMI shielding 屏蔽衬垫的核心性能要求。

2. 核心性能参数：匹配多场景合规与应用需求

依托稳定的结构设计，KONLIDA全方位导电泡棉在屏蔽效能、耐环境性能等方面表现均衡，可适配不同行业应用场景：在 10MHz-3GHz频段（覆盖5G主流频段及多数电子设备工作频段）屏蔽效能达50-80dB ，符合FCC、CE等国际合规标准；耐热温度覆盖 -40℃-120℃，耐摩擦次数超40万次，经过ASTM B117 盐雾测试（5%氯化钠溶液，35℃， 48小时）、GB/T 2423.3湿热测试（85℃/85%RH ，96小时）后，接触电阻仍≤0.1Ω，屏蔽效能衰减控制在合理范围，可适配户外基站、工业控制设备等复杂工况环境。

3. 场景适配优势：兼顾安装灵活性与防护可靠性

针对医疗设备、3C电子等不同场景的安装特点， KONLIDA全方位导电泡棉具备良好的柔性适配性：发泡孔径均匀，柔软且富有弹性，压缩率40%时回弹率≥92% ，能紧密贴合不规则器件表面，填充安装间隙，同时避免对精密元器件造成挤压损伤。以医疗设备场景为例，某医疗监护仪项目需在狭小空间内实现机壳接缝屏蔽，且需耐受反复酒精消毒，KONLIDA全方位导电泡棉凭借三维全导通特性与耐环境性能，保障了监护仪在复杂诊疗环境下的电磁兼容稳定性，避免电磁干扰影响检测精度，适配医疗场景的核心需求。

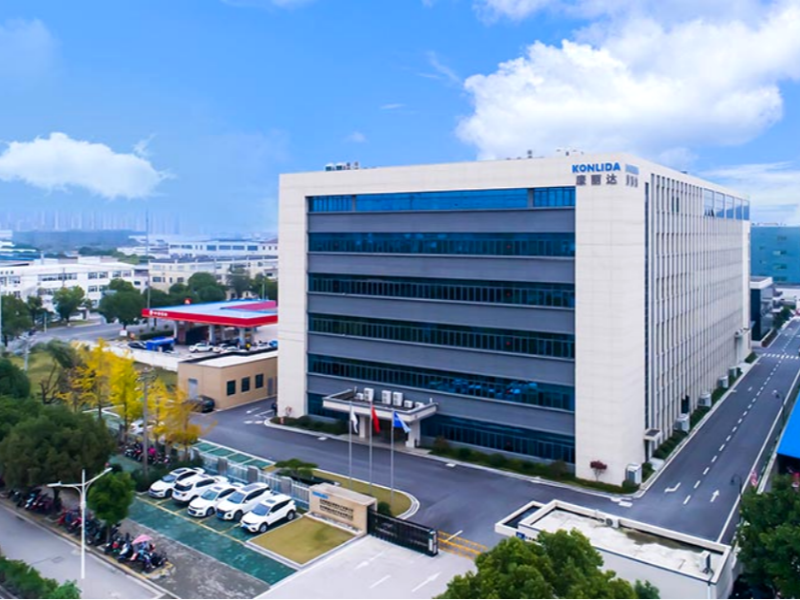

技术与产能保障：夯实EMI shielding屏蔽衬垫供应能力

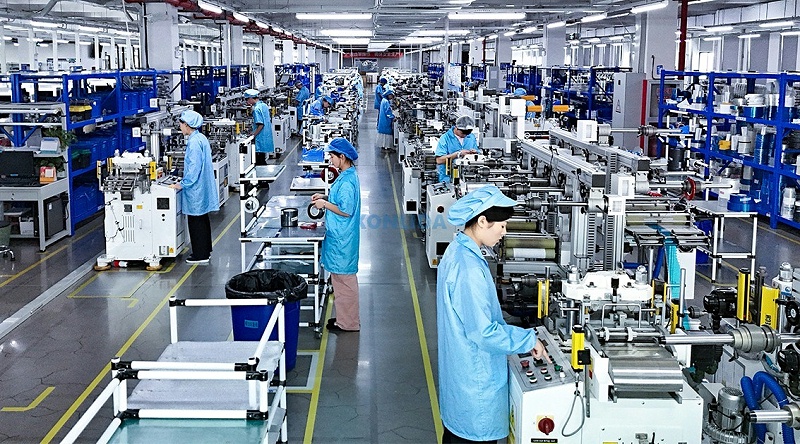

依托专项实验室与全产业链布局，KONLIDA从研发、生产到交付，为全方位导电泡棉提供全流程保障，确保产品性能稳定与供应高效：

• 原材料自主可控：核心导电布、海绵基材均由公司自主研发生产，导电布表面镀层采用铜镍、镀银等工艺，可根据场景需求优化镀层方案，保障产品导电稳定性与一致性。

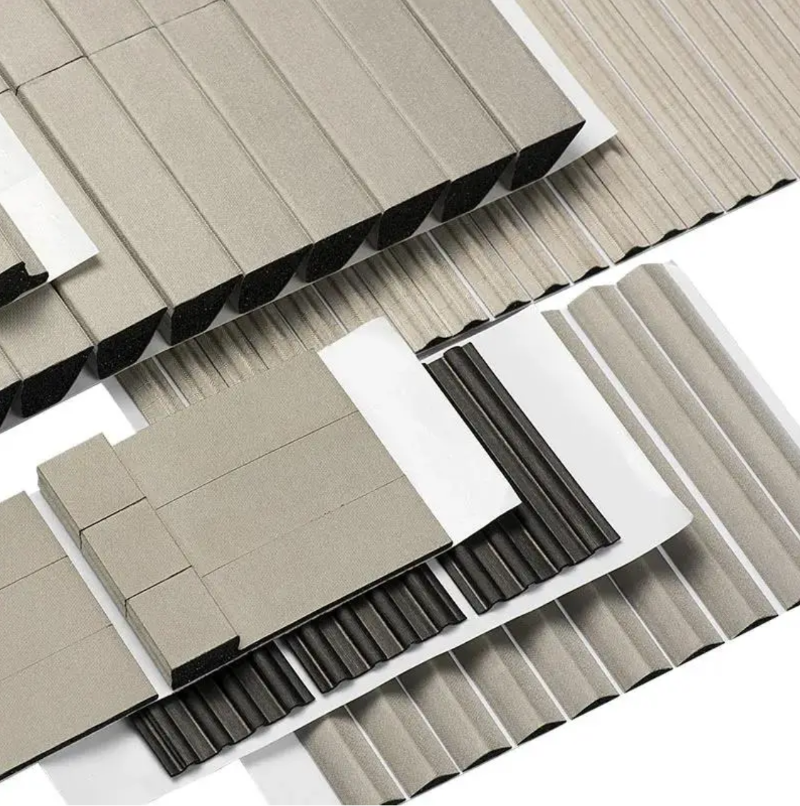

• 结构与工艺优化：采用“ 导电布+导电胶+内衬泡棉” 复合结构，导电胶选用高附着力配方，确保导电层与泡棉紧密贴合，适配长期使用场景；支持方形、圆形、异形等多种截面形状定制，厚度可从0.3mm到12mm 灵活调整，最小尺寸可做到1.5mm×1.5mm，匹配不同设备的安装空间需求。

• 合规与质量管控：全系列产品通过RoHS 、Halogen Free认证，阻燃等级达UL94-V0，部分型号满足医疗设备 ISO13485认证要求；从原材料发泡、电镀到成品检测，通过三坐标测量仪、表面电阻测试仪等设备全程把控，产品合格率≥99.8%，保障 EMI shielding屏蔽衬垫的稳定供应。

多领域应用：三维全导通特性赋能场景升级

基于三维全导通特性与均衡的性能表现，KONLIDA全方位导电泡棉作为 EMI shielding屏蔽衬垫，已广泛适配多领域电子设备：在5G路由器中，用于机框与PCB 板之间的接地屏蔽，保障高频信号传输稳定；在新能源汽车ECU中，适配-40℃~125℃宽温域，通过振动测试（ 5-500Hz，10G）仍保持稳定导通；在工业PLC 控制器中，抵御粉尘、油污侵蚀，长期使用后压缩永久变形率≤10%（ASTM D3574标准），适配工业场景的可靠性需求；在 3C电子领域，用于手机摄像头模组、笔记本电脑线路板屏蔽，兼顾安装灵活性与防护效果。

随着5G、6G 及卫星通信需求的持续释放，EMI shielding屏蔽衬垫的应用场景将进一步拓宽，对全向导电、耐环境等性能的需求也将持续升级。KONLIDA 康丽达将继续深化全方位导电泡棉的三维全导通技术，优化产品性能与适配性，计划推出镀银增强型号（表面电阻≤0.02Ω/inch），进一步适配高端通讯、航空航天等严苛场景，为全球客户提供更贴合场景需求的EMI shielding 屏蔽衬垫解决方案。
