EMI衬垫（Gaskets）：5G时代电子设备的“隐形守护者”

在电子设备日益精密、信号频率不断攀升的今天，一个看不见的挑战日益凸显——电磁干扰（EMI）。它如同电子世界的“噪音污染”，轻则导致信号失真、性能下降，重则引发设备故障、数据丢失。而EMI衬垫（EMI  Gaskets），正是工程师们用来对抗这种干扰、守护设备纯净电磁环境的关键防线。尤其在步入5G时代后，设备功率更大、集成度更高、频段更宽，对EMI衬垫的性能提出了前所未有的严苛要求。

一、 EMI衬垫：不只是“一块导电材料”

简单来说，EMI衬垫是一种具有导电弹性的元件，填充在两个金属接合面之间。它的核心使命是构建一个连续、低阻抗的导电通路，以消除接缝处的间隙，从而：

1. 密封电磁波：防止内部高频信号泄漏对外界造成干扰（EMI发射）。

2. 阻挡外部干扰：阻止外部电磁噪声侵入敏感电路（EMS抗扰）。

3. 实现接地连续性：为静电放电（ESD）提供泄放路径。

其工作原理基于经典的屏蔽理论：当电磁波入射到衬垫表面时，大部分能量被其导电层反射；部分进入的能量则在导电材料内部因涡流损耗而被吸收衰减。一个优质的EMI衬垫，需要在 压缩形变范围内始终保持稳定的低接触电阻和良好的密封贴合。

二、 5G新挑战，对EMI衬垫提出新要求

5G设备的高速率、低延迟和大容量特性，意味着其内部射频功率更高、信号更敏感，同时设备外壳更轻薄。这直接转化为对EMI衬垫的四大核心诉求：

1. 更低的接触电阻与更薄的厚度：在毫米波频段，任何微小的阻抗不连续都会导致信号严重反射和损耗。衬垫必须在更薄的尺寸（如0.1mm级别）下实现优异的导电性。

2. 更宽的屏蔽频段：5G频段从Sub-6GHz延伸至毫米波，要求衬垫在从低频到高频的宽频范围内都保持高效的屏蔽效能（SE）。

3. 更优的压缩回弹性能与超低应力：设备组装公差和轻薄化设计，要求衬垫在较小的压缩位移（如10-30%）下就能实现有效屏蔽，同时产生的弹力（应力）必须极低，以免导致精密结构（如显示屏、外壳）变形或损坏。

4. 更高的可靠性与环境耐受性：需经受长期震动、高低温循环、湿热老化等考验，性能不能衰减。

三、 康丽达EMI衬垫解决方案矩阵

面对这些挑战，苏州康丽达精密电子基于十余年的深耕，形成了全场景、高性能的EMI衬垫产品矩阵，能够为客户提供精准的“处方”。

1. 导电泡棉衬垫（FOF/Wrapped Foam Gaskets）

这是目前最具性价比、应用最广泛的EMI衬垫。通过在PU、CR、硅胶等发泡芯材外包裹高性能导电布（镀镍、镀碳、镀金）或导电PI膜制成。

• 优势：柔软易贴合，形状可任意定制（方形、D形、P形等），提供良好的缓冲和密封。

• 康丽达实力：作为苹果系列产品核心供应商，拥有全球领先的包裹工艺，能实现极致的薄型化（如0.1mm厚度）和复杂异形结构包裹，精度达±0.1mm。

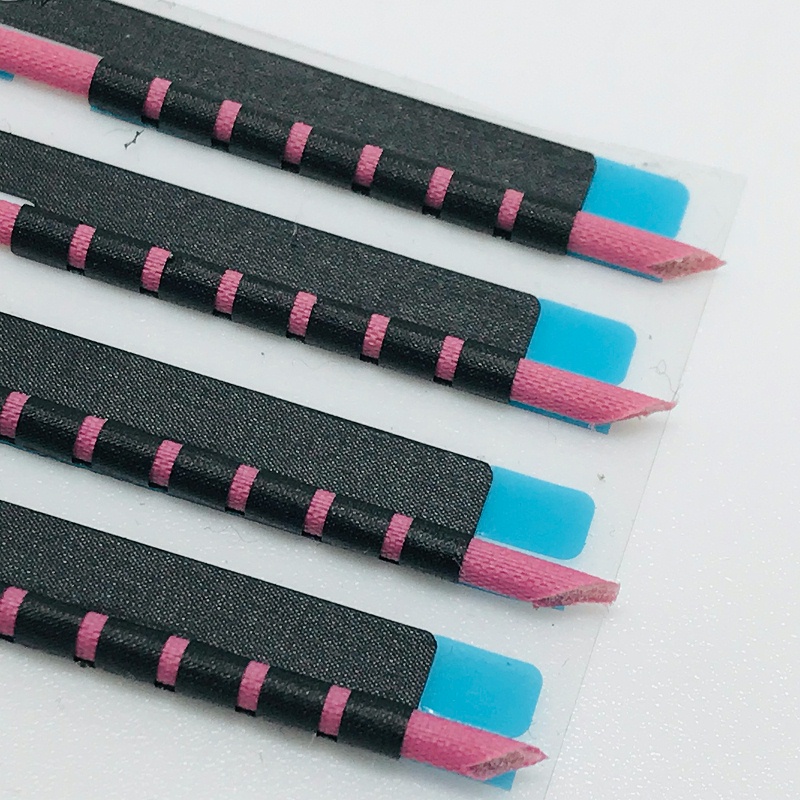

2. AIR LOOP衬垫（空管式导电泡棉）

这是一项颠覆性的结构设计，特别适用于需要超低压缩力、超薄厚度、大面积屏蔽的场景。

• 结构：中空管状设计，内部无泡棉填充或填充低密度支撑材料。

• 优势：

  • 极低应力：相同压缩量下，弹力仅为传统实心泡棉的20%-30%，完美保护精密装配。

  • 减重减薄：中空结构在保证屏蔽效能的同时，大幅降低重量和整体厚度。

  • 均匀接触：环路结构能更好地适应不平整的接触面。

• 典型应用：苹果iPad、MacBook屏幕与中框之间的屏蔽，成功解决了大尺寸屏幕装配的顶压难题。

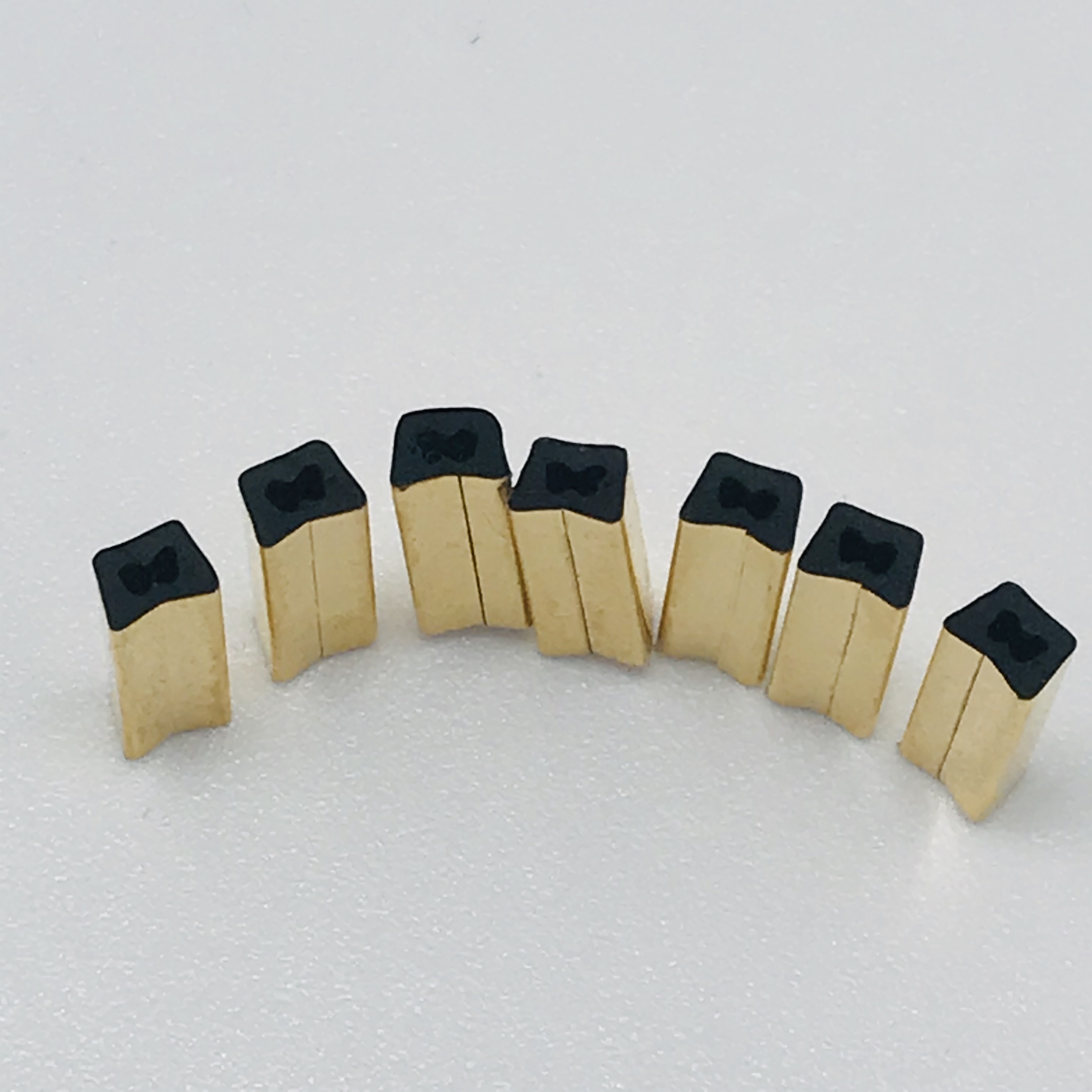

3. SMT导电泡棉衬垫（可表面贴装）

专为PCB接地和屏蔽设计，可像普通元器件一样通过SMT回流焊工艺直接贴装在电路板上。

• 优势：

  • 自动化装配：大幅提高生产效率，节省人工成本。

  • 高可靠性焊接：耐回流焊温度（最高280℃），连接牢固，避免传统背胶衬垫的脱落风险。

  • 优异回弹性：吸收外部冲击，保护PCB和元件。

• 康丽达方案：提供从硅胶芯包裹、发泡硅胶芯到全挤出导电硅胶等多种结构，满足从高导电、耐高温到高压缩比等不同需求，已广泛应用于手机、电视、汽车电子主板的接地与天线连接。

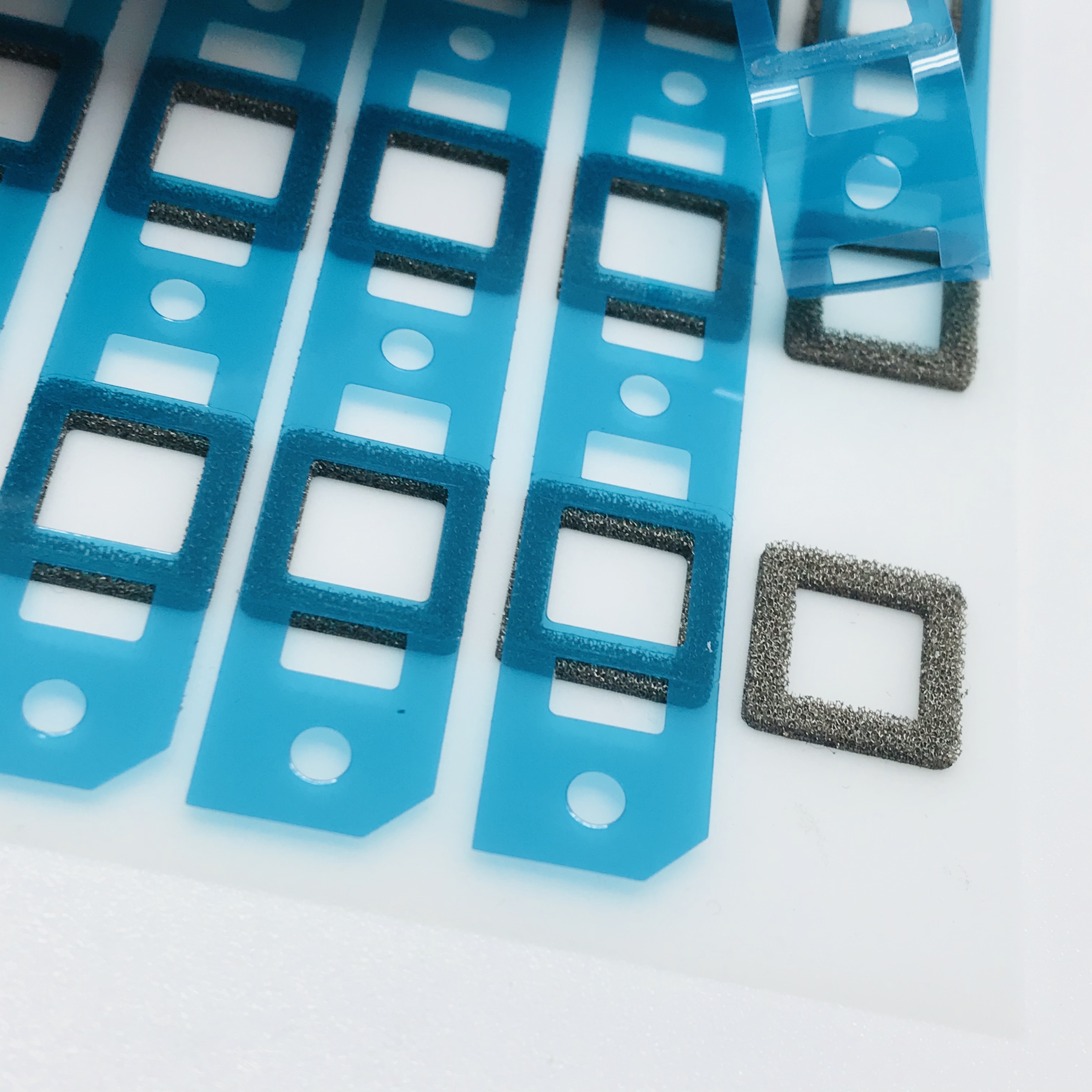

4. 全方位导电海绵衬垫

由通体导电的泡棉材料制成，各向同性导电。

• 优势：加工极其灵活，可任意裁切、冲型，成本较低。具有良好的缓冲和抗腐蚀性。

• 应用：常用于摄像头模组、连接器外围、机箱内局部区域的电磁密封和接地。

四、 如何为您的项目选择正确的EMI衬垫？

选择合适的衬垫是一个系统工程，康丽达建议从以下几个维度进行考量：

1. 屏蔽效能（SE）需求：明确需要屏蔽的频率范围和dB值。

2. 结构空间与压缩行程：确定可用间隙（压缩前高度）、允许压缩量以及可承受的闭合力。

3. 环境要求：工作温度范围、是否接触油污、是否需要阻燃（UL94）。

4. 安装方式：是背胶粘贴、卡扣固定，还是SMT焊接？

5. 成本目标：在满足性能的前提下，追求最优性价比。

康丽达的核心价值在于，我们不仅提供标准产品，更能基于强大的材料研发能力（如高导PI膜、气凝胶隔热膜）和丰富的应用数据库 ，为客户提供从材料选型、结构仿真（ANSYS）、原型测试到量产交付的一站式定制解决方案。我们深知，最好的EMI衬垫，是那个在您的具体应用场景中“隐形”且高效工作的完美搭档。

在电磁环境日益复杂的5G时代，选择合适的EMI衬垫，就是为您的产品稳定性与可靠性投保。苏州康丽达精密电子，愿以领先的材料技术与深度工程服务，成为您值得信赖的EMC解决方案伙伴。
