AIR LOOP泡棉：重新定义轻量化EMI屏蔽的设计指南

摘要：AIR LOOP泡棉通过创新的空心管状结构，解决了传统导电泡棉在重量、压力和设计灵活性上的根本性限制。本文将深入解析其工作原理，并提供完整的选型与应用指南。

一、什么是AIR LOOP泡棉？

AIR LOOP泡棉是一种革命性的空心D形导电泡棉，采用导电布直接成形技术，内部无传统泡棉填充。这种独特的结构使其在保持优异导电性的同时，实现了传统泡棉无法企及的轻量化与低压力特性。

核心结构组成：

• 导电布外壳：提供全方位的电磁屏蔽

• 空心管状设计：内部无填充物，显著降低重量和压缩力

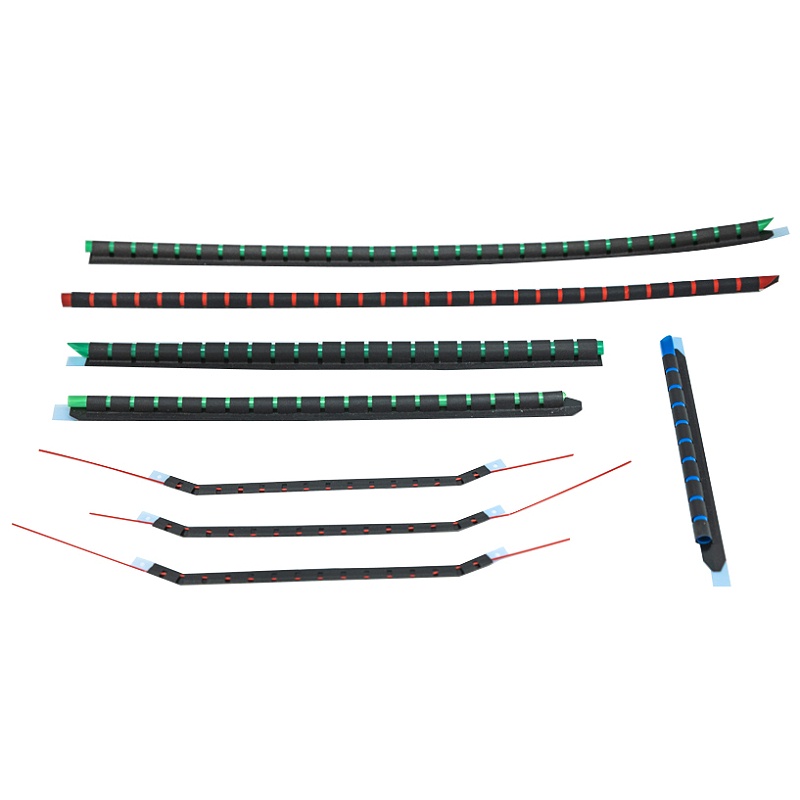

• 定制化外形：支持直款、弯款和组合款等多种结构形态

二、AIR LOOP泡棉的四大技术突破

三、选型设计指南：五步锁定最佳方案

第一步：确认基本结构类型

• 直款AIR LOOP：统一高度设计，适合直线屏蔽应用

• 弯款AIR LOOP：弧形结构，适合转角屏蔽

• 组合款AIR LOOP：多段组合，适合复杂几何形状

第二步：导电布材料选择

根据最终产品的应用环境，参考下表选择最合适的导电布类型：

第三步：关键尺寸计算

AIR LOOP泡棉的导电布宽度是其设计的核心，请遵循以下公式与示例进行计算：

计算示例：
对于一个目标尺寸为 Height=2mm, Width=1.5mm，使用厚度T=0.1mm导电布的产品：

1. 截面周长 = 2 × (2.0 + 1.5) - 4 × 0.1 = 7.0 - 0.4 = 6.6 mm

2. 导电布宽度 = 6.6 + 0.2 = 6.8 mm

第四步：性能验证清单

• 屏蔽效能 ≥ 60dB (30MHz-3GHz)

• 表面电阻 ≤ 0.05Ω/inch

• 压缩到工作高度时压力 ≤ 指定值

• 长期压缩后回弹率 ≥ 85%

第五步：工艺可行性确认

• 确认内部空间是否需走线

• 评估装配过程中的保护需求

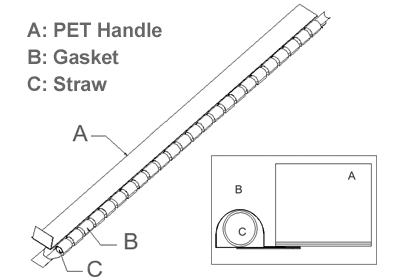

• 确定是否需要吸管支撑

四、典型应用场景与性能数据

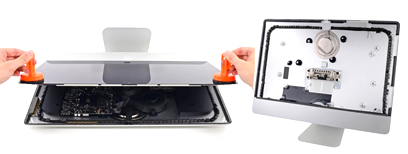

场景一：超薄平板电脑屏蔽

挑战：12.9英寸iPad Pro屏幕下方需要5.2mm工作高度的屏蔽材料，但传统泡棉顶压力超过10kg，影响显示效果。

AIR LOOP解决方案：

• 采用定制弧形AIR LOOP泡棉

• 压缩到4.5mm时电阻 < 0.5Ω

• 压缩到3.84mm时电阻 < 0.3Ω

• 整体压力不超过120g/8mm

场景二：全密封机箱屏蔽

挑战：服务器机箱需要360度连续屏蔽，传统泡棉因压力过大导致机箱变形。

解决方案对比数据：

五、常见技术问题与对策

问题一：尺寸稳定性

• 成因：无内部支撑，受温湿度影响

• 对策：采用低伸缩性导电布，控制环境温湿度

问题二：接缝处炸开

• 成因：小胶连接强度不足

• 对策：优化胶宽设计，确保最小胶宽≥2mm

问题三：高度一致性

• 成因：材料伸缩和加工误差

• 对策：制程张力控制，吸管支撑保护

六、为什么康丽达是您的最佳选择？

技术领先优势：

• 行业创新：国内早研发并量产AIR LOOP泡棉的企业

• 专利保护：拥有多项结构设计和生产工艺专利

质量保障体系：

• 全自动包裹成形设备

• 100%在线全检系统

成功案例：
我们的AIR LOOP泡棉已广泛应用于：

• 多款超薄笔记本电脑

• 高端医疗设备屏蔽

• 汽车中控台电磁密封

---

如果您正在为重量敏感或空间受限的项目寻找屏蔽解决方案，请提供您的具体应用场景、可用空间尺寸和性能要求，我们将为您提供定制化的AIR LOOP泡棉设计方案与测试样品。
