什么是电磁屏蔽？深入解析EMI防护的科学原理

电磁屏蔽是指利用导电或磁性材料制成的屏障，阻隔特定环境中的电磁场（EMF）。它在现代电子设备中发挥着至关重要的作用，确保设备在不受外部干扰的情况下可靠运行，同时避免无意中发射信号而影响其他系统。

从物理本质上讲，电磁屏蔽通过三种机制实现：反射、吸收和多次内部反射。当电磁波遇到导电表面（如金属外壳或导电泡棉）时，由于空气与导体之间的阻抗失配，大部分能量会被反射。穿透材料的剩余能量则被吸收并转化为热能，尤其在高导电性和高磁导率的材料中更为显著。多次内部反射进一步衰减电磁波，使其在屏蔽层内反复折射而逐渐减弱。

屏蔽效能以分贝（dB）衡量，取决于材料的导电性、磁导率、厚度以及入射电磁波的频率。例如，在1GHz频率下，60dB的屏蔽效能意味着99.99%的电磁能量被阻隔。

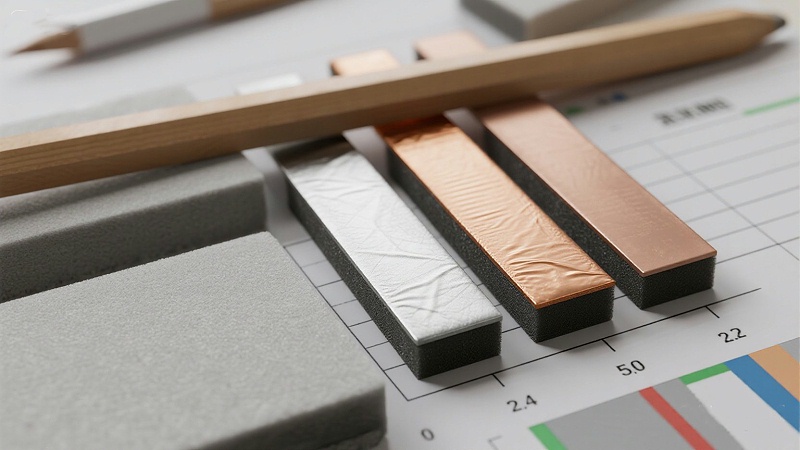

在实际应用中，外壳的缝隙、接缝和孔洞是主要的泄漏源。此时，导电衬垫材料（如导电泡棉）便成为关键解决方案。它们能够桥接配合表面之间的间隙，维持电气连续性，防止电磁波通过接缝泄漏。

此前在《导电泡棉表面电阻测试》一文中提到，这类衬垫的性能与其电学特性直接相关。低表面电阻（≤0.05 Ω/□）可确保接触界面阻抗最小化，对高频屏蔽尤为关键。

康丽达作为领先的EMI屏蔽解决方案供应商，其设计的导电泡棉在电学与力学性能上实现了优化平衡。其材料基于高回弹聚氨酯，并采用先进的镀层工艺，具备优异的导电性、压缩回弹性和环境耐久性。在车载雷达和5G基站应用中，康丽达泡棉在振动和热循环条件下仍能保持稳定的接触电阻，确保长期屏蔽完整性。

康丽达采用的镀层工艺——结合化学镀镍、电镀铜和银顶层——确保了镀层在基材上的均匀覆盖和强附着力。这种多层结构不仅实现了低表面电阻，还提升了耐腐蚀性，已在盐雾测试（ASTM B117）中得到验证。

这与此前《镀层结合力与长期可靠性》中讨论的内容一致，界面结合力（>2.0 N/mm）被证实可防止在严苛条件下发生分层。

电磁屏蔽不仅是材料问题，更是一个系统级挑战。从电磁波相互作用的物理原理，到衬垫与外壳的工程设计，每个组件都需优化。康丽达将材料科学与应用经验相结合，为下一代电子产品提供满足严苛要求的解决方案。

总之，有效的EMI屏蔽需要深入理解电磁理论、材料特性及真实工作环境。通过聚焦表面电阻、接触稳定性、环境耐受性等核心参数，工程师能够设计出高性能且可靠的系统。康丽达正是凭借对这些基础参数的精准控制，持续推动EMI防护技术的边界。
