康丽达揭秘：您不知道的电磁屏蔽材料

电磁屏蔽是为了防止高压场强对组件的干扰。 电磁屏蔽的设计原理是使用屏蔽使干扰源和基座之间的分布电容最小，从而减少干扰源对基座的影响。

电磁屏蔽材料是各种用在热源和散热器之间的，通过排除热源和散热器之间的空气，使得电子设备的热量分散更均匀，加快散热效率的材料。一般各种导热界面材料需要具备好的导热系数和表面润湿性。

电磁屏蔽材料主要包含以下几个方面：

1.导电胶

具有导电性能的一类胶黏剂，导电胶是一种固化或干燥后具有一定导电性能的胶黏剂，它通常以基体树脂和导电填料即导电粒子为主要组成成分，通过基体树脂的粘接作用把导电粒子结合在一起，形成导电通路，实现被粘材料的导电连接。

由于导电胶的基本树脂是一种胶黏剂，可以选择适宜的固化温度进行粘接，同时由于电子元件的小型化、微型化及印刷电路板的高密度化和高度集成化的迅速发展，而导电胶可以制成浆料，实现很高的线分辨率。而且导电胶工艺简单，易于操作，可提高生产效率，所以导电胶是替代铅锡焊接，实现导电连接的理想选择。

2.电磁屏蔽系列材料

电磁屏蔽材料主要有导电泡棉、导电布、导电双面胶、铜箔胶带、铝箔胶带等。下面就来了解这几个系列：

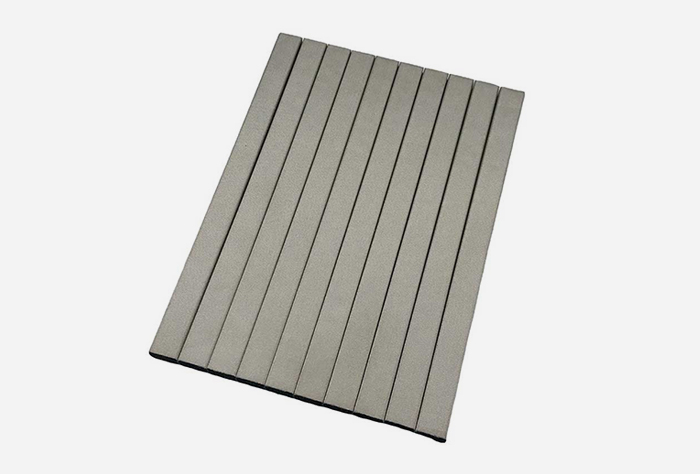

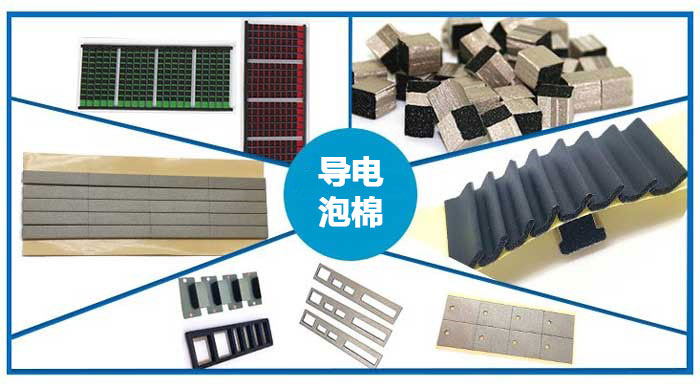

❶ 导电泡棉

导电泡棉主要分为普通导电泡棉和全方位导电泡棉。采用含有金属镀层的纺织纤维布包覆弹性PU泡棉制成具有良好的弹性和导电性能，广泛用于各种电子产品的EMI防治。

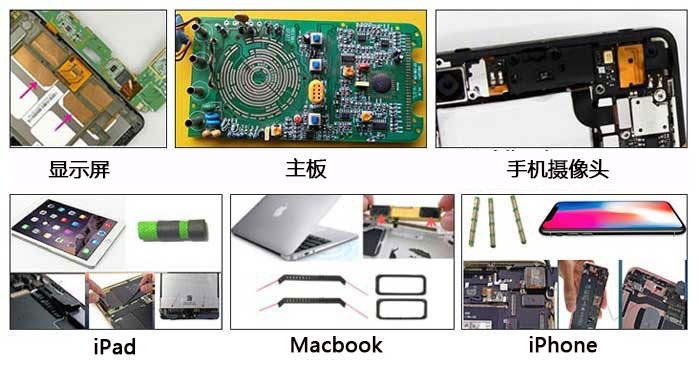

用途：适用于不能提供较大压力的场合，起到良好的电磁密封作用。如电子屏蔽机箱、笔记本电脑、移动通讯设备、等离子显示器等。

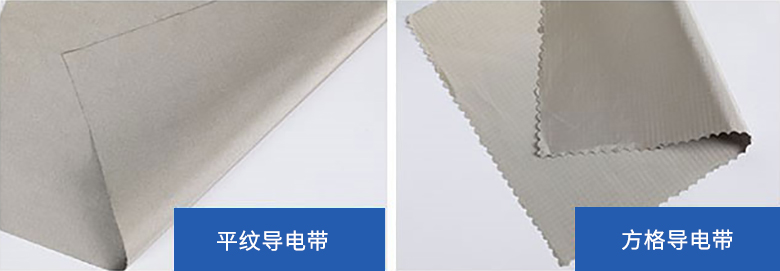

❷ 导电布

导电布主要分为格子布类型导电布和针织导电布。格子布的具有良好的导电性，良好的屏蔽效果，良好的加工性，适合包裹成各类规则和不规则普通导电泡棉首要选择材料，主要适用于超薄屏蔽，导电布泡棉、导电布胶带、导电布衬垫等，有良好的抗摩擦性能。针织导电布具有良好的抗摩擦性，包裹后易冲压加工成型，低成本易包裹成型性使其成为I/O衬垫首要选择材料。

导电布：由于导电布是高度金属化的尼龙或涤纶材料基材，具有等同金属的优良导电性能，同时有良好的韧性和可缠绕性能，背导电胶后是各种电子电器和通信设备屏蔽的理想材料，同时对线路板或各种表面的屏蔽和接地也非常适合。

格子类型导电布的主要类别：

织物类型：格子布；

金属镀层：镍/铜；

导电率：< 0.05欧姆/平方；

优点：易成型,抗剪性强,抗摩擦性 ；

格子类型导电布的特点：

1、良好的导电性，表面电阻低于< 0.07欧姆/平方。

2、良好的屏蔽效果，屏蔽效能可达60dB以上。

3、良好的加工性，质地柔软，分切无毛边，易于包覆成型。

4、适合包裹成各类规则和不规则普通导电泡棉首要选择材料。

5、主要应用于超薄屏蔽，导电布泡棉，导电布胶带，导电布衬垫。

6、良好的抗摩擦性能，抗摩擦次数可达500,000次( ASTM-D4966)。 针织导电布的主要类别：

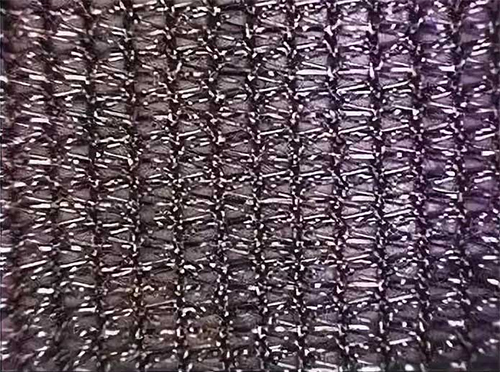

织物类型：针织导电布；

金属镀层：镍/铜；

导电率：< 0.07欧姆/平方；

优点：低成本,适合I/O泡棉包裹。

针织导电布的特点：

1、 良好的抗摩擦性能，抗摩擦次数可达400,000次( ASTM-D4966)。

2、低成本易包裹成型性使其成为I/O衬垫首选材料。

3、包裹后易冲压加工成型。

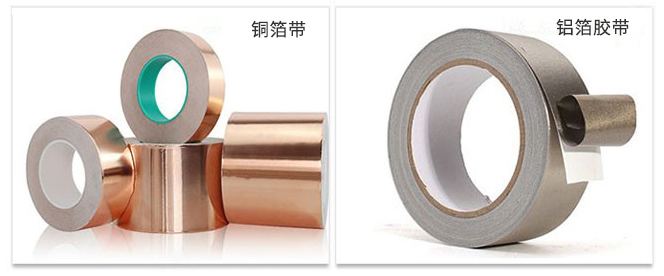

❸ 铜箔、铝箔导电胶带

一种用金属铜铝直接压延成薄片材料，应用于电子的产品一般含量为9 9 %以上，材质柔软、延展性好， 具有银白色或金黄色的光泽。但本身易氧化而颜色变暗，摩擦、触摸等都会变色，因此加工时一定要有好的保护措施。

铜箔、铝箔在电子行业中主要应用于铜带导电、导热、散热、磁屏蔽、抗静电等用途。材质硬度不高，通常在0.2mm以下，非常方便加工，同时容易变形。

铜箔、铝箔的应用：

主要用于消除电磁干扰EMI，隔离电磁波对人体的危害，主要应用于电脑周边线材、电脑显示器及变压器制造商。

铜箔、铝箔的用途：适用于各类变压器、手机、电脑、PDA、PDP、LCD显示器、笔记本电脑、复印机等各种电子产品内需电磁屏蔽的地方。

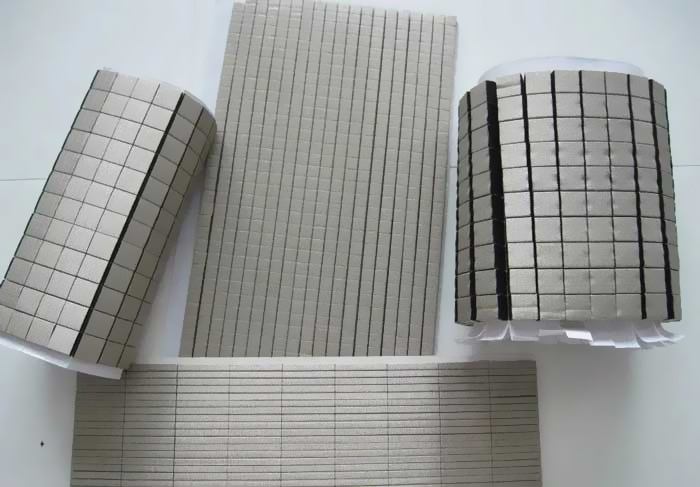

❹全方位导电泡棉

全方位导电泡棉：主要是由泡棉和包覆在该泡棉周围的导电布组成，其中该泡棉通体设有经过真空电镀上的金属物质，其成本低廉、立体屏蔽效果好、能够发挥金属般优异的保护性能。

特点：屏蔽效果好、导电性能佳、耐摩擦性能高、可阻燃并导热。

用途：适应各种电脑、电视、笔记本、读卡器等产品的屏蔽。

电磁屏蔽材料的应用

电磁屏蔽材料应用于通信设备、网络终端、数据传输、LED、汽车、电子、消费电子、医疗器械。
