如果你看过我们之前的文章 《什么是SMT导电泡棉？为何它能颠覆传统屏蔽设计》，应该已经知道SMT导电泡棉是一种可以通过回流焊自动贴装的电磁屏蔽接地端子。

但很多工程师不知道的是：SMT导电泡棉并不是“一种”产品，而是5种不同内部结构的统称。

这5种结构虽然外观相似，但内部芯材的成型工艺、包裹方式差异巨大，直接决定了产品的压缩力、回弹率、耐温性和长期可靠性。选错了结构，轻则装配不良，重则在回流焊后整批开裂报废。

今天这篇文章，就把这5种结构从工艺原理到性能差异一次讲透。

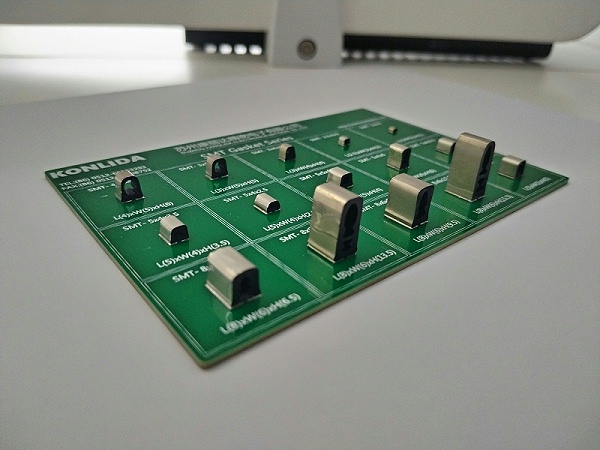

一、SMT导电泡棉5种结构速查总表

先上一张总表，再逐一拆解：

二、五种结构逐一深度拆解

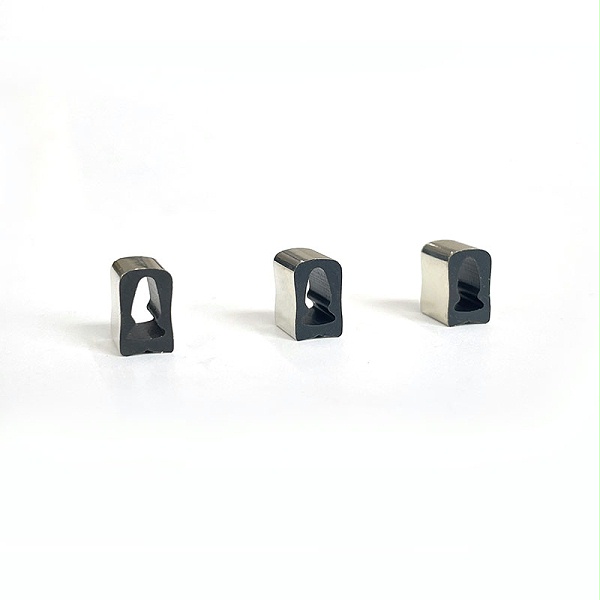

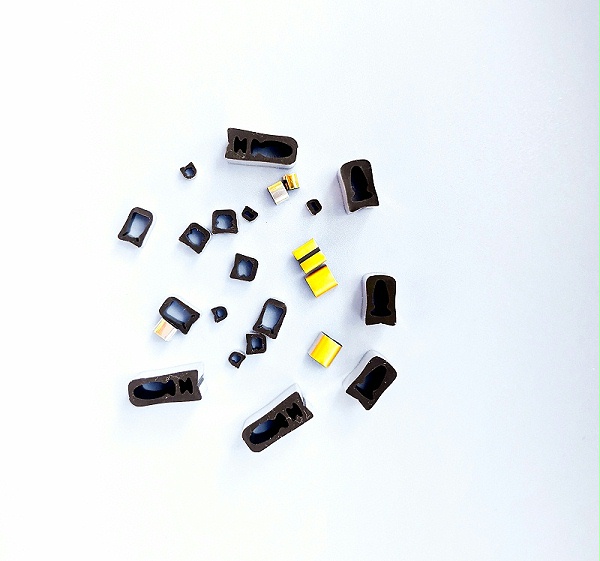

1号结构：包裹挤出硅胶式——应用最广的“通用型”

结构说明：
在挤出成型的硅胶条（实心或中空）外面，包裹一层导电PI膜或导电金属箔材。这是行业内应用最早、也是目前用量最大的一种SMT泡棉结构。

工艺特点：

• 硅胶条通过模具挤出成型，截面形状可按需求定制

• 导电PI膜通过包裹工艺贴合在硅胶条外表面

• 底部留有两个或多个导电引脚，用于SMT焊接

核心优势：

• 形状不受限制，D形、P形、方形等任意截面都可定制

• 外形精度高，尺寸公差可控制在±0.15mm

• 最小尺寸可做到1.2mm×1.2mm

主要弱点：

• 焊好后如果受到侧向推力，导电层有断裂风险

• 硅胶中空设计对壁厚有要求，太薄影响强度

• 包裹工艺难度相对较高

适用场景：
这是综合性价比最优的方案，适合大多数SMT接地场景。如果不知道该选哪种，从1号结构开始评估往往没错。

关于FOF和SMT的品类差异，可以参考我们的 《FOF导电泡棉全解析》。

2号结构：包裹开孔硅胶泡棉式——低压力的“柔软型”

结构说明：
在发泡改性好的开孔硅胶泡棉上包裹导电PI膜。因为泡棉本身已经发泡，内部有微孔结构，所以相比实心硅胶条更柔软、压缩力更低。

工艺特点：

• 硅胶泡棉先经过开孔处理，形成微孔结构

• 然后用导电PI膜包裹成型

核心优势：

• 包裹工艺难度比1号低

• 可以实现高压缩量、低反弹力

• 泡棉密度可调，选择更多（一般在200kg/m³以上）

主要弱点：

• 形状只能是方形，无法做异形截面

• 厚度最薄只能做到约3mm，无法做更薄

• 高度较高的产品受压时有侧倒风险

适用场景：
需要高压缩量、低反弹力的场景，比如对压力敏感的轻薄设备。如果你对压缩率的概念还不熟悉，可以回看第八篇文章 《导电泡棉的压缩率多少合适？工程师选型必看》。

3号结构：包裹普通硅胶泡棉式——经济型的“平价方案”

结构说明：
在普通硅胶泡棉上包裹导电PI膜。和2号不同，这种泡棉没有经过开孔处理，密度更低、成本更低。

核心优势：

• 成本最低

• 厚度可以做到0.3mm以内，极薄

• 可以做到高压缩量、低压力

主要弱点：

• 形状只能是方形

• 高温后会膨胀，导致包裹接缝处容易开裂——这是最致命的弱点

• 泡棉本身厚度公差较大

• 一般以胶贴方式应用，不经过回流焊

适用场景：
对性能要求不高、主要以常温胶贴方式应用的场景。不建议用于需要过回流焊的SMT工艺，因为高温膨胀会导致开裂。

4号结构：包裹挤出发泡硅胶海绵式——防侧倒的“稳定型”

结构说明：
用挤出发泡工艺生产的泡棉上包裹导电PI膜。这种结构的最大特点是可以通过挤出模具设计，做出内折腰的形状。

核心优势：

• 可设计内折腰结构，解决产品受压后向两侧偏倒的问题

• 形状有一定定制空间（可做折腰形状）

主要弱点：

• 高温后膨胀导致接缝面易开裂（和3号同样的问题）

• 泡棉厚度公差较大

• 目前市场应用不多

适用场景：
有防侧倒设计需求的特殊场景。做折腰结构的大部分厂商，仍以普通发泡硅胶为主要材料。

5号结构：挤出式导电硅胶——最强抗挤压的“耐用型”

结构说明：
在挤出成型的硅胶泡棉表面，直接制作导电层。不需要包裹PI膜，而是通过涂层或共挤工艺让硅胶表面带上导电性。底部另外附有导电金属片作为焊盘。

核心优势：

• 抗挤压破坏能力最强，是所有5种结构中最耐用的

• 形状可任意定制

• 长期稳定性最好

• 适合频繁压缩的场景

主要弱点：

• 导电性稍差，电阻相对较大

• 底部金属层牢固度相对弱一些

• 表面金属涂层的耐磨性稍低

• 成本相对较高

适用场景：
需要频繁压缩（如反复开合的设备）、或有导电+密封双重需求的场景。如果追求最好的耐压耐折性能，5号是首选。

三、选型决策树：按需求快速定位

按以下路径，你可以快速锁定最合适结构：

第一步：是否需要过回流焊？

• 是 → 排除3号（普通泡棉高温膨胀开裂），选1/2/4/5号

• 否 → 所有结构均可，3号最经济

第二步：是否需要异形截面（非方形）？

• 是 → 只能选1号或5号（挤出工艺支持异形截面）

• 否 → 所有结构均可

第三步：是否频繁压缩或需要密封？

• 是 → 优先5号（挤出导电硅胶，抗挤压最强）

• 否 → 继续下一步

第四步：是否怕侧倒？

• 是 → 选4号（防侧倒设计）或1号（大孔薄壁设计）

• 否 → 继续下一步

第五步：是否需要高压缩量+低压力？

• 是 → 选2号（开孔泡棉）

• 否 → 选1号（综合首选）

第六步：成本控制要求？

• 极高 → 选3号（最经济）

• 正常 → 选1号（性价比最高）

四、五结构对比总结表

关于SMT导电泡棉在实际产品中的应用案例，我们会单独写一篇 《PCB板接地就用它：SMT导电泡棉的应用场景全解析》。

五、常见问题快问快答

Q1：SMT导电泡棉和普通FOF导电泡棉的根本区别在哪里？
A：根本区别在于芯材和工艺。SMT泡棉用硅胶芯（耐260℃回流焊），FOF泡棉用PU芯或PORON （不耐高温）。SMT泡棉底部有金属焊盘，FOF靠背胶粘贴。关于FOF泡棉的详细介绍，可以回看第十篇文章 《FOF导电泡棉全解析》。

Q2：SMT导电泡棉的焊盘尺寸和PCB焊盘怎么匹配？
A：供应商会在规格书中提供推荐焊盘尺寸。一般焊盘宽度比SMT泡棉引脚宽度略宽，焊盘长度比引脚长度略长。康丽达的规格书中都有明确的焊盘设计建议。

Q3：SMT泡棉可以替代铍铜弹片吗？
A：在很多场景下可以，而且优势明显。SMT泡棉弹性更好、不折断、吸震缓冲能力强。但具体要看工作频率和空间限制。我们会在后续文章 《导电泡棉 vs 铍铜弹片 vs 导电橡胶》中做详细对比。

Q4：SMT导电泡棉的生产过程是怎样的？需要哪些设备？
A：SMT泡棉的生产过程包括硅胶挤出/发泡、导电PI膜包覆、引脚加工、检测、编带包装等多个环节。核心设备包括挤出机、包裹成型机、自动检测机和编带包装机。康丽达拥有自研的第四代自动化包裹生产线。
