在导电泡棉家族中，有一款产品结构与众不同——它内部是空心的，外形像一条扁扁的毛毛虫，压缩力只有传统泡棉的四分之一，在高端消费电子领域得到了广泛应用。
它就是AIR LOOP导电泡棉，也叫毛毛虫导电泡棉、 LOOP泡棉或空管导电泡棉 。
如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。对全品类还不熟悉的，可以查阅 《电磁屏蔽材料有哪几种？一张表看懂全品类选型指南》。
今天这篇文章，就把AIR LOOP的结构原理、性能优势和应用场景一次讲透。
AIR LOOP，全称 Air Loop Gasket。名称中的“Air”精准描述了它的核心特征—— 内部是空心的。
结构对比：
| 对比项 | FOF导电泡棉（传统） | AIR LOOP导电泡棉 |
|---|---|---|
| 截面形态 | 实心矩形/D形/P形 | 空心D形/P形/方形管状 |
| 内部填充 | PU泡棉/PORON/硅胶 | 空气（或极低密度泡棉支撑） |
| 回弹力来源 | 泡棉芯材的压缩反弹 | 导电布外壳的弯曲变形反弹 |
| 重量 | 较重 | 极轻（可减重50%以上） |
| 压缩力 | 较大 | 仅为传统泡棉的24% |
关于FOF导电泡棉的结构细节，可以参考我们的 《FOF导电泡棉全解析》。
为什么叫“毛毛虫”？

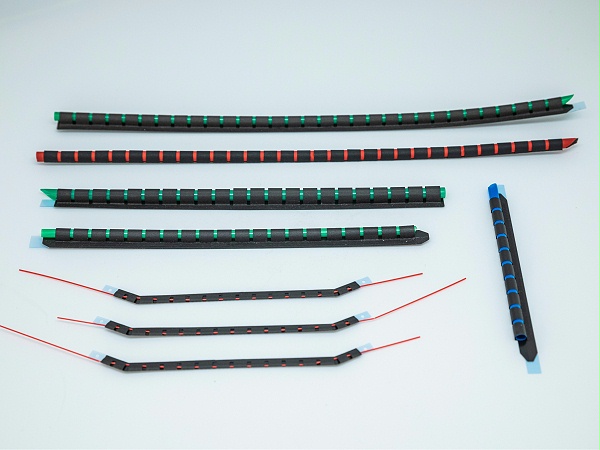

因为AIR LOOP泡棉的外形和传统导电泡棉不同——它是一段一段的管状结构，表面导电布包裹成D形或P形截面，多段排列起来时，外观像一条扁扁的毛毛虫。这个别名在行业内非常流行，很多工程师直接说“给我找那种毛毛虫泡棉”。
AIR LOOP的三大优势，直接响应了大屏设备和轻薄化设计的核心需求。
优势一：压缩力极低——不顶伤屏幕
传统FOF导电泡棉的反弹力来自内部泡棉芯材的压缩。这个力通常不小，当用在大屏幕设备（如一体机、笔记本、平板）的四周屏蔽时，多个泡棉的合力可能达到10KG以上，可能对屏幕产生影响，产生“水波纹”甚至损坏液晶面板。
AIR LOOP的空心结构改变了力学机制——它的回弹力来自导电布外壳的弯曲变形，而不是泡棉芯材的压缩。实测数据：AIR LOOP的压缩力仅为同等尺寸FOF泡棉的24%。
实际案例：一台27寸一体机的屏幕四周需要EMI屏蔽，工作高度5.2mm。如果采用传统FOF泡棉，装配后屏幕承受的总压力可能超过10KG。改用AIR LOOP后，压力降到了2.4KG左右，屏幕安然无恙。
优势二：重量极轻——助力设备减重
因为内部是空气，没有填充泡棉芯材，AIR LOOP的重量比传统FOF泡棉轻50%以上。对于追求轻薄化的手机、平板、笔记本来说，每克减重都很有价值。
优势三：内部可穿线路——一材多用
AIR LOOP的空心结构还有一个特点：内部可以穿过线路。比如天线走线、数据线等，可以从LOOP泡棉的空腔中穿过，既实现了屏蔽接地，又完成了线束管理，一举两得。
| 参数 | 典型值 | 说明 |
|---|---|---|
| 表面电阻 | ≤0.03 Ω/inch | 取决于导电布材质 |
| 屏蔽效能 | 60-90dB（30MHz-3GHz） | 与FOF泡棉同等水平 |
| 使用温度 | -40℃~120℃（标准款），-50℃~150℃（耐高温款） | 取决于导电布耐温等级 |
| 压缩率 | 推荐20%-40% | 空心结构，无需过度压缩 |
| 压缩力 | 仅为FOF泡棉的24% | 这是AIR LOOP的关键差异化特点 |
| 耐摩擦性 | 400,000次以上 | ASTM D4966-98 |
| 阻燃等级 | UL94 V-0（可选） | 根据导电布材质可选配 |
| RoHS | 不含卤素、重金属 | IEC 62321 |
压缩-电阻特性（以高度5.2mm的AIR LOOP为例）：
压缩到4.5mm：电阻 < 0.5Ω
压缩到3.84mm：电阻 < 0.3Ω
关于压缩率的详细讨论，可以回看第八篇文章 《导电泡棉的压缩率多少合适？工程师选型必看》。
AIR LOOP也支持多种截面定制，常见形状包括：
| 截面形状 | 特征 | 适用场景 |
|---|---|---|
| D形 | 底部平面+顶部圆弧 | 常见形式，适合平面贴合+顶部接触 |
| P形 | 一侧平面+一侧圆弧 | 单侧圆弧接触，可用于转弯处 |
| 方形 | 四边平面 | 需要双面接触的场景 |
| 异形 | 根据结构定制 | 特殊间隙和装配空间 |
关于异形截面的定制能力，可以查阅我们的 《D形/P形/C形/L形……异形导电泡棉定制指南》。
1. 屏幕组件屏蔽（主要应用场景）
这是AIR LOOP的主攻方向。在以下产品中，屏幕四周需要用导电泡棉做EMI接地，但必须控制压缩力：
一体机：大尺寸屏幕，四周屏蔽材料压力必须严格控制
笔记本：屏幕边框极窄，泡棉空间有限
平板电脑：设备轻薄，额外的压力可能影响显示效果
显示器：大屏显示器的边框屏蔽
在这些场景中，AIR LOOP的极低压缩力是关键——既能保证屏蔽效果，又不会在屏幕上产生水波纹或压迫痕迹。目前多家国际一线消费电子品牌在其笔记本、平板和一体机产品线中，均采用了这一结构。
2. PCB主板接地（替代传统FOF泡棉）
在一些对重量和压力有严格限制的轻薄本、平板电脑中，主板接地也开始采用AIR LOOP替代传统的FOF泡棉。
3. 天线模块接地
AIR LOOP的内部空腔可以穿过天线走线，同时外壳导电布起到屏蔽接地作用，在天线模块中有一材多用的优势。
4. 机箱/机柜密封
在需要低压力、长寿命密封的场景，AIR LOOP可以替代实心泡棉。
更多实际应用案例，可以访问我们的 应用案例栏目。
| 对比维度 | AIR LOOP | FOF导电泡棉 | SMT导电泡棉 |
|---|---|---|---|
| 结构 | 空心管状 | 实心泡棉+包裹 | 硅胶芯+PI膜+焊盘 |
| 压缩力 | 极低（FOF的24%） | 中等至高 | 中等 |
| 重量 | 极轻 | 较重 | 中等 |
| 安装方式 | 背胶粘贴 | 背胶粘贴 | SMT回流焊 |
| 主要应用 | 屏幕屏蔽、轻薄设备 | 通用接地、机箱密封 | PCB自动化接地 |
| 成本 | 中高 | 低至中 | 中高 |
如果你想更全面地对比各类屏蔽材料的性能差异，可以参考我们的 《导电泡棉/导电布/铜箔/铝箔关键性能对比》。
Q1：AIR LOOP可以替代所有FOF导电泡棉吗？
A：不能。虽然AIR LOOP在压缩力和重量上有显著优势，但它的成本相对FOF更高，而且空心结构在需要很高压缩量（超过50%）的场景不适用。对于大多数通用接地场景，FOF泡棉的性价比仍然是较优选择。
Q2：AIR LOOP内部完全空心吗？支撑力从哪来？
A：标准AIR LOOP内部不填充泡棉，靠导电布外壳自身的弯曲变形提供回弹力。但对于一些需要额外支撑的场景，康丽达也提供内部填充极低密度泡棉（如15KG/m³）的版本，既保持低压力，又增加结构稳定性。
Q3：AIR LOOP能过回流焊吗？
A：标准的AIR LOOP采用导电布作为外壳材料，不适合过回流焊（耐温仅120℃左右）。如果需要在SMT线上使用，可以选择SMT导电泡棉系列。
Q4：AIR LOOP的最小尺寸能做多少？
A：康丽达可以将AIR LOOP做到1.5mm×1mm的微型尺寸，适用于手机、TWS耳机等微型设备的屏蔽需求。
康丽达是谁？
苏州康丽达精密电子有限公司成立于2006年，是AIR LOOP导电泡棉的主要制造商之一。我们的LOOP产品已批量供应多家国际一线消费电子品牌，广泛应用于其平板、笔记本、一体机等产品的屏幕屏蔽和主板接地。
我们提供D形、P形、方形等多种截面定制，支持标准AIR LOOP和内填充低密度泡棉增强型AIR LOOP两种方案。最小尺寸可做到1.5mm×1mm，满足微型化设备需求。
