车载屏幕越来越大、越来越薄，电磁屏蔽的难度也随之增加。本文聚焦中控屏、仪表屏、后排娱乐屏等车载显示设备，从屏幕边框接地、排线屏蔽、触控抗干扰、驱动板接地四个维度，解析导电泡棉在汽车屏幕中的关键应用与选型要点。

汽车屏幕正在经历一场“尺寸革命”。

从早期的7寸中控屏，到如今主流的12.3寸仪表屏+15.6寸中控屏，再到高端车型的贯穿式大屏和后排娱乐屏，屏幕已经成为智能座舱中面积最大、交互最频繁的电子部件。

但屏幕越大、越薄，电磁兼容设计的难度也越高。屏幕背后的安装空间被压缩到极限，而屏幕本身既是电磁干扰的敏感体，也是潜在的辐射源。如果屏蔽处理不当，用户看到的就是花屏、闪屏、触控失灵——这些问题的根源，往往就是一块小小的导电泡棉没有选对。

如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。

康丽达在车载屏幕屏蔽领域有丰富的项目积累。我们的AIR LOOP导电泡棉和黑色导电泡棉已批量应用于多家国内头部车企的中控大屏和仪表屏项目中。我们不仅提供材料，更从设计阶段就与客户的研发团队协同工作，帮助解决屏幕EMC问题。

今天这篇文章，就专门聚焦汽车屏幕，把导电泡棉在其中的应用讲透。

一、汽车屏幕的电磁兼容挑战

汽车屏幕与消费电子屏幕（手机、平板）相比，面临一些独特的挑战：

挑战一：安装空间极度受限

车载屏幕追求窄边框、薄机身。一块15.6寸的中控屏，边框宽度可能只有3-5mm，屏幕模组厚度可能不到10mm。在这么小的空间里，还要容纳显示屏、触控层、背光模组、驱动板、排线以及屏蔽材料，每一毫米都弥足珍贵。

挑战二：电磁环境更加恶劣

与手机不同，车载屏幕旁边就是电机控制器、DC/DC转换器、大功率音响功放等强干扰源。这些设备产生的电磁噪声，会通过空间辐射和线束传导两条路径耦合到屏幕上，导致显示异常或触控失灵。

挑战三：可靠性要求更高

汽车的设计寿命是10-15年，而屏幕在整个生命周期内要经历-40℃到85℃的温度变化、持续的振动、以及阳光直射带来的高温。导电泡棉必须在这些条件下保持稳定的屏蔽性能和回弹力。

挑战四：用户感知直接

屏幕的任何问题——闪烁、花屏、触控漂移、亮点亮线——用户都会立刻发现。汽车厂商对屏幕部件的质量要求极为严格，PPM目标通常在个位数。

康丽达如何应对这些挑战？

我们拥有30条导电泡棉生产线和自研第四代自动化包裹成型设备，可以将导电泡棉做到 1.5mm×1mm的微型尺寸，公差±0.15mm，适配超窄边框屏幕的极致空间要求。同时，我们建有 专业EMC实验室，可为客户提供30MHz-10GHz全频段屏蔽效能测试 ，确保产品在车载复杂电磁环境中稳定工作。

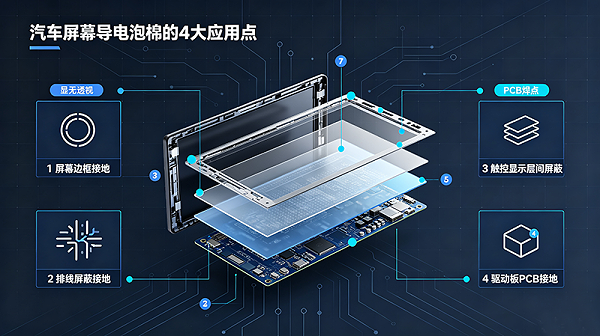

二、导电泡棉在汽车屏幕中的四大应用点

应用点一：屏幕金属边框与外壳之间的接地——用量最大的位置

屏幕模组的金属边框（通常是铝合金或不锈钢）是天然的屏蔽体，但它必须与整车的接地系统形成低阻抗连接，才能真正起到屏蔽作用。

导电泡棉应用方式：

在屏幕金属边框的四周，贴装一圈AIR LOOP导电泡棉或D形FOF导电泡棉。当屏幕模组安装到仪表台骨架或中控支架上时，导电泡棉被压缩，在屏幕边框与车身接地之间形成连续的弹性接触。

为什么推荐AIR LOOP？

车载屏幕对压力极其敏感。如果用传统FOF泡棉，压缩力会集中在屏幕边缘，长期可能造成屏幕模组变形、背光不均或触控灵敏度下降。AIR LOOP导电泡棉的压缩力仅为传统FOF的24%，既能保证低阻抗接地，又不会对屏幕施加过大压力。

康丽达的实际经验：在某品牌车型的中控屏项目中，客户最初使用传统FOF泡棉做边框接地，结果在EMC测试中屏幕出现周期性闪烁。我们的技术团队协助排查后，更换为康丽达的AIR LOOP导电泡棉，闪烁问题消除，且屏幕装配后的平整度显著改善。关于AIR LOOP的详细介绍，可以查阅 《AIR LOOP毛毛虫导电泡棉》。

应用点二：屏幕排线的屏蔽接地——信号完整性的关键

车载屏幕的排线（FPC或FFC）连接显示屏和驱动板，传输高速视频信号。排线是电磁干扰的“重灾区”——它既容易接收外部噪声，也容易向外辐射干扰。

导电泡棉应用方式：

在排线的关键位置，使用导电布包裹或微型FOF导电泡棉进行屏蔽接地。导电布可以完整包裹排线形成屏蔽层，而微型FOF泡棉则用于排线经过金属结构件时的接地连接。

为什么不用铜箔？
铜箔虽然屏蔽效能高，但柔韧性差，弯折后产生永久折痕，不适合包裹需要反复弯折的排线。导电布柔软且可弯折，更适合这个场景。关于导电布和铜箔的对比，可以查阅 《导电泡棉 vs 铜箔 vs 铝箔 vs 导电布》。

康丽达的材料优势：我们的导电布可以做到最薄0.016mm，表面电阻≤0.03Ω，在极薄的厚度下实现优异的屏蔽和导电性能。这对于空间极其紧张的屏幕模组来说，每一微米的节省都很有价值。

应用点三：触控屏与显示屏之间的层间屏蔽——防止触控干扰

现代车载屏幕通常采用“触控层+显示层”的叠层结构。触控层通过电容感应检测手指位置，对电磁噪声非常敏感。

问题现象：如果触控层和显示层之间的屏蔽不充分，显示屏驱动电路产生的噪声会耦合到触控层，导致“鬼触”（没有触碰就触发）或触控漂移。

导电泡棉应用方式：

在触控屏和显示屏之间，使用微型FOF导电泡棉或全方位导电海绵做层间屏蔽接地。全导棉的X-Y-Z三向导通特性，使其在极小的压缩量下就能实现低阻抗接地。关于全导棉的介绍，可以查阅 《全方位导电海绵和普通导电泡棉有什么不同》。

康丽达的解决方案：对于层间屏蔽，我们推荐使用薄型全导棉（厚度可做到0.5mm以下），其低压力、低电阻的特性非常适合触控屏和显示屏之间的狭窄间隙。在多个项目中，这一方案有效解决了车载屏幕的触控干扰问题。

应用点四：屏幕驱动板PCB接地——自动化装配的优选

屏幕驱动板是屏幕模组的“大脑”，负责接收视频信号并驱动显示屏工作。驱动板通常是一块小型PCB，安装在屏幕模组的背面或侧面。

导电泡棉应用方式：

驱动板上的接地点使用SMT导电泡棉，通过回流焊直接焊接到PCB上，然后与屏幕金属边框或外壳形成弹性接地。

为什么选SMT泡棉？
驱动板PCB空间紧凑，SMT泡棉可以像普通贴片元件一样自动贴装，节省人工。同时硅胶芯材的弹性可以吸收车辆行驶中的振动，避免传统弹片在振动下疲劳断裂。

关于SMT导电泡棉的结构选型，可以查阅 《什么是SMT导电泡棉？》和 《SMT导电泡棉5种结构深度对比》。

康丽达的车规保障：我们的SMT导电泡棉通过了IATF16949认证，耐回流焊温度260℃，经过-40℃~125℃冷热冲击1000次测试，焊接强度大于0.5kgf，完全满足车载屏幕驱动板的可靠性要求。

三、汽车屏幕导电泡棉的选型核心要点

关于镀层对性能和外观的影响，可以查阅 《镀金导电泡棉 vs 镀镍 vs 镀锡》。

四、康丽达在车载屏幕领域的核心能力

为什么选择康丽达？

1. 经过量产验证的AIR LOOP技术
康丽达是AIR LOOP导电泡棉的主要制造商之一，该产品已批量应用于国际一线消费电子品牌的旗舰产品，并成功导入多家国内头部车企的中控大屏和仪表屏项目。我们的AIR LOOP产品经过大规模量产验证，一致性和可靠性有充分保障。

2. 完整的产品线覆盖
从AIR LOOP到FOF、从SMT到全导棉，从镀镍到镀金镀锡镀碳，从标准截面到任意异形，康丽达提供屏幕屏蔽所需的全品类导电泡棉。客户不需要在多个供应商之间切换，一站式解决所有屏蔽需求。

3. 快速响应与设计协同
我们承诺最快4小时打样。在车载屏幕项目中，客户的开发周期通常很紧张，我们的快速打样能力可以帮助客户在短时间内完成多轮设计验证。技术团队具备丰富的DFM经验，可在图纸评审阶段协助优化泡棉布局和结构设计。

4. 专业的EMC测试与仿真能力
康丽达建有专业EMC实验室，配备频谱分析仪、矢量网络分析仪等设备，可提供30MHz-10GHz全频段屏蔽效能测试。同时引入ANSYS电磁仿真软件，可在设计阶段预测屏蔽效果，帮助客户提前发现潜在问题。

5. 车规级质量体系
通过IATF16949和ISO13485双认证，建立完整的产品追溯体系。生产线配置在线CCD全检系统，关键尺寸CPK稳定在1.33以上，保障车载屏幕零部件的高一致性要求。

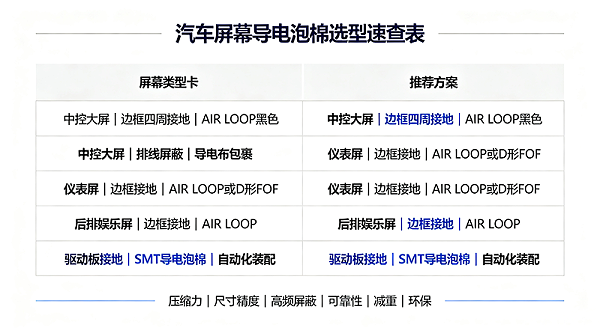

五、汽车屏幕导电泡棉选型速查表

六、常见问题快问快答

Q1：汽车屏幕的导电泡棉和手机的有什么不同？
A：主要区别在于可靠性等级和环境要求。汽车屏幕需要满足IATF16949体系、10年以上寿命、-40℃~85℃宽温工作、持续振动等要求，材料和工艺标准远高于手机。此外，汽车屏幕对泡棉的阻燃等级和环保要求也更严格。

Q2：屏幕边框接地用多宽的导电泡棉合适？
A：取决于屏幕边框的可用宽度。窄边框屏幕的边框宽度可能只有3-5mm，泡棉宽度通常选择边框宽度的60%-80%，即2-4mm。具体需要根据屏幕模组结构确认。康丽达最小可做到1.5mm宽度，适配超窄边框设计。

Q3：黑色导电泡棉和银灰色在屏幕应用中有区别吗？
A：性能上差异很小，主要区别在外观。黑色泡棉在屏幕边缘安装后视觉上更不显眼，更适合座舱内部。康丽达的黑色导电泡棉表面电阻≤0.05Ω，屏蔽效能与银灰色款接近。

Q4：屏幕的触控干扰问题，换导电泡棉就能解决吗？
A：触控干扰的根因可能有多处，导电泡棉的层间屏蔽接地是关键环节之一。如果触控层和显示层之间的屏蔽接地不良，更换合适的导电泡棉通常能显著改善。但如果是驱动电路本身的噪声过大，还需要从电路设计层面配合处理。康丽达的技术团队可以协助客户做系统性的排查。

Q5：康丽达能提供车载屏幕屏蔽的完整方案吗？
A：可以。我们提供从选型建议、结构设计、样品制作、EMC测试到批量交付的完整服务。对于车载屏幕项目，技术团队可以在设计阶段介入，根据屏幕结构和EMC目标，推荐最匹配的导电泡棉方案组合。

康丽达是谁？

苏州康丽达精密电子有限公司成立于2006年，是一家专注于电磁屏蔽材料与热管理材料研发制造的国家高新技术企业。

硬实力：

• 厂房面积45000㎡，员工300人

• 30条导电泡棉生产线，12台圆刀模切机

• 日产能2000K，自研第四代自动化包裹成型设备

• 通过IATF16949、ISO13485、 ISO9001等认证

软实力：

• 近20年电磁屏蔽领域技术积累

• 从原材料研发到成品制造的全产业链能力

• ANSYS电磁仿真 + 专业EMC实验室的设计验证能力

• 最快4小时打样的快速响应机制

• 国际一线品牌和国内头部车企的批量供货经验

在车载屏幕领域，我们的AIR LOOP导电泡棉和黑色导电泡棉已应用于多个量产车型的中控大屏和仪表屏。无论您需要标准规格的快速交付，还是针对超窄边框的微型定制，我们都准备好了为您服务。

您可以访问我们的产品中心 查看车载屏幕适用的导电泡棉产品，或查阅应用案例栏目了解更多汽车电子项目案例。关于智能座舱的整体电磁屏蔽方案，可以阅读 《智能座舱电磁屏蔽：导电泡棉在车载大屏与域控制器中的应用》。
