ADAS传感器是智能驾驶的感知核心，也是电磁兼容设计的高难度领域。从车载摄像头到77GHz毫米波雷达再到激光雷达，不同传感器对屏蔽材料的要求截然不同。本文结合康丽达在车载传感器领域的项目经验，解析导电泡棉在ADAS传感器中的关键应用与选型逻辑。

ADAS（高级驾驶辅助系统）正在快速普及。从最基础的倒车影像，到L2级的自适应巡航和车道保持，再到正在落地的L3级自动驾驶，每一级进化都意味着传感器的数量和精度在成倍增长。

一辆L2+级别的智能汽车，可能搭载8-12颗摄像头、3-5颗毫米波雷达、1-2颗激光雷达、12颗超声波雷达。这些传感器分布在车身四周，工作在极其恶劣的电磁环境中，同时它们之间还要避免互相干扰。

康丽达在ADAS传感器屏蔽领域已有多个量产项目落地。我们的导电泡棉产品已应用于多家国内头部Tier1供应商的车载摄像头模组、毫米波雷达和激光雷达项目中。从摄像头模组的微型全导棉，到毫米波雷达的高频屏蔽方案，我们积累了完整的应用经验。

如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。对车规级产品要求还不清楚的，可以查阅 《车规PCB导电泡棉》。

今天这篇文章，就按传感器类型逐一解析导电泡棉在ADAS中的应用。

一、ADAS传感器的电磁兼容挑战

ADAS传感器与座舱电子面临的电磁环境有本质不同：

挑战一：传感器安装在车身外部或“准外部”位置

摄像头通常安装在前挡风玻璃后方、前格栅或后视镜位置；毫米波雷达安装在前保险杠后方；激光雷达安装于车顶或前格栅。这些位置离电驱系统、DC/DC转换器等强干扰源更近，环境温度变化也更剧烈。

挑战二：传感器信号极其微弱

以毫米波雷达为例，其接收到的目标回波信号功率极低。任何微小的电磁噪声耦合，都可能导致目标检测灵敏度下降。而激光雷达的光电探测器对电磁干扰同样敏感，噪声耦合会直接转化为测距误差。

挑战三：传感器之间需要“电磁隔离”

一辆车上多颗毫米波雷达同时工作时，如果隔离不当，它们会互相干扰。ADAS传感器的屏蔽设计，不仅要“防外”，还要“防内”。

挑战四：高频屏蔽要求前所未有

毫米波雷达的工作频段在24GHz、77GHz、79GHz，远高于传统屏蔽材料标称的3GHz。这意味着导电泡棉的屏蔽效能必须在毫米波频段 仍然有效。

康丽达的测试能力延伸：针对ADAS传感器的高频屏蔽需求，我们的EMC实验室已将测试频率范围扩展到40GHz（覆盖毫米波雷达频段），可以协助客户完成高频段屏蔽效能的选型验证。这一能力在导电泡棉供应商中并不常见。

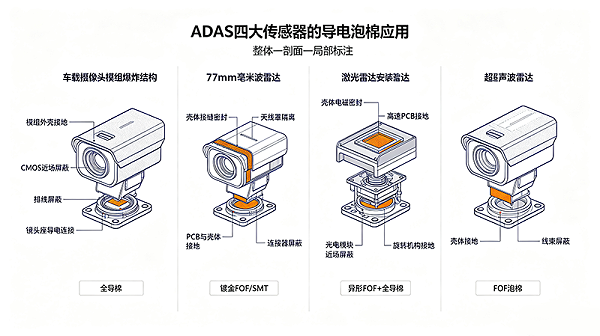

二、导电泡棉在ADAS四大传感器中的应用

应用点一：车载摄像头模组——导电泡棉用量最大的ADAS场景

车载摄像头是ADAS的基础传感器，数量最多、应用最广。从用于倒车影像的后视摄像头，到用于AEB的前视双目摄像头，再到用于DMS的驾驶员监测摄像头，每一颗都需要精细的电磁屏蔽设计。

摄像头模组的电磁屏蔽需求：

摄像头模组内部包含CMOS图像传感器、ISP芯片、串行器和电源管理电路。图像传感器的模拟信号极其微弱，对噪声高度敏感。同时，摄像头通过同轴线或屏蔽双绞线将视频信号传输到域控制器，传输链路也需要屏蔽保护。

导电泡棉应用：

为什么摄像头模组首选全导棉？

摄像头模组空间极其紧凑，留给屏蔽材料的高度通常只有0.5-2mm。全导棉的X-Y-Z三向导通特性，使其在仅0.1-0.3mm的压缩量下就能实现低阻抗接地，不影响镜头焦距的精密调节。关于全导棉的详细介绍，可以查阅 《全方位导电海绵和普通导电泡棉有什么不同》。

康丽达的实际经验：在多个车载摄像头项目中，我们推荐使用薄型全方位导电海绵（厚度0.5-1mm），包裹在摄像头模组金属外壳与安装支架之间。这一方案既实现了低阻抗接地，又不会对镜头的光学对准产生应力。镀银全导棉在高频段的屏蔽效能更好，适用于高清摄像头模组。

应用点二：毫米波雷达——高频屏蔽的新挑战

毫米波雷达是ADAS的核心传感器之一，用于ACC自适应巡航、AEB自动紧急制动和BSD盲区检测。其工作频率从24GHz向77GHz、79GHz演进。

毫米波雷达的电磁屏蔽需求：

毫米波雷达通过天线发射和接收77GHz左右的电磁波来探测目标。它的挑战在于：

• 工作频率极高，对屏蔽材料的频率响应提出了前所未有的要求

• 雷达模块内部同时存在高频模拟电路和数字处理电路，需要严格隔离

• 雷达安装在保险杠后方，振动和温度变化剧烈

导电泡棉应用：

毫米波频段对导电泡棉的特殊要求：

77GHz的频率远超过一般导电泡棉标称的3GHz。在这个频段，屏蔽效能由材料的高频导电特性决定。镀金导电泡棉由于金层的高导电性和抗氧化性，在毫米波频段的表现通常优于镀镍款。关于镀层选择，可以查阅 《镀金 vs 镀镍 vs 镀锡》。

康丽达的高频测试能力：针对毫米波雷达应用，我们的实验室可以将屏蔽效能测试频率扩展到40GHz。在多个毫米波雷达项目中，我们协助客户在77GHz频段验证了导电泡棉的屏蔽效能，确保产品满足雷达模块的EMC要求。这一高频验证能力是我们在ADAS领域的重要技术优势。

应用点三：激光雷达——光学与电磁的精密平衡

激光雷达是L3以上自动驾驶的核心传感器。它发射激光脉冲，通过测量反射光的时间计算目标距离，对测距精度要求极高（厘米级甚至毫米级）。

激光雷达的电磁屏蔽需求：

激光雷达内部的光电探测器（APD/SPAD）对电磁噪声极其敏感。噪声耦合会导致测距精度下降、误检或漏检。同时，激光雷达的旋转机构（机械式）或扫描振镜（半固态式）在工作时产生振动，对屏蔽材料的抗振性有要求。

导电泡棉应用：

激光雷达的特殊要求：

• 不能遮挡光路：导电泡棉必须布置在光路之外的非光学区域

• 抗振动：机械式激光雷达的旋转机构持续运动，泡棉必须能承受长期振动

• 低颗粒物：光学元件对洁净度要求高，泡棉不能产生掉屑

康丽达的适配能力：激光雷达的壳体形状往往不规则，我们的异形截面定制能力可以快速适配。针对光学元件对洁净度的要求，康丽达的产品在 千级无尘车间中生产，有效控制颗粒物和异物风险。

应用点四：超声波雷达——被忽视的电磁细节

超声波雷达用于近距离障碍物检测（自动泊车、盲区辅助）。它的工作频率在40-58kHz，属于低频段。

电磁屏蔽需求：超声波雷达本身对外辐射很小，但它安装在保险杠上，容易受到电驱系统和其他高频设备的干扰。

导电泡棉应用：超声波雷达的壳体接地和线束屏蔽是主要应用点。虽然屏蔽需求不如毫米波雷达严苛，但作为ADAS系统的组成部分，同样需要满足车规级可靠性要求。

三、ADAS传感器对导电泡棉的特殊要求汇总

四、康丽达在ADAS传感器领域的核心能力

为什么选择康丽达？

1. 完整的产品线匹配不同传感器需求
康丽达提供全品类导电泡棉：全导棉用于摄像头模组、镀金FOF/SMT用于毫米波雷达、异形FOF用于激光雷达壳体。一个供应商覆盖ADAS传感器的所有屏蔽需求，简化客户的供应链管理。

2. 高频测试能力覆盖毫米波频段
我们的EMC实验室可将屏蔽效能测试频率扩展到40GHz，覆盖77GHz毫米波雷达频段。这一能力在导电泡棉供应商中较为少见，也是康丽达在ADAS领域的重要竞争优势。

3. 千级无尘车间保障洁净度
激光雷达和摄像头模组对颗粒物敏感。康丽达的生产在千级无尘车间中进行，有效控制异物风险，满足光学类传感器的洁净度要求。

4. 自研材料支撑高性能方案
我们自研的超薄导电布（最薄0.016mm）和镀银全导棉，在ADAS传感器的小型化和高频屏蔽方面具有性能优势。

5. 车规级质量体系与批量交付
通过IATF16949和ISO13485认证，30条导电泡棉生产线，日产能2000K，可满足ADAS传感器量产项目的交付需求。最快 4小时打样 ，帮助客户快速完成设计验证。

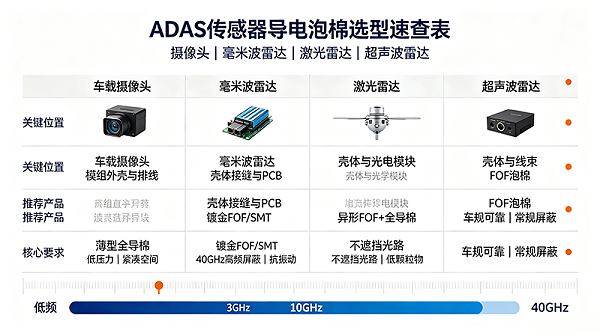

五、ADAS传感器导电泡棉选型速查表

六、常见问题快问快答

Q1：毫米波雷达77GHz频段，导电泡棉还能有效屏蔽吗？
A：传统导电泡棉的标称屏蔽效能通常在30MHz-3GHz，但并非在77GHz完全失效。实际效果取决于导电布镀层的高频导电特性和接触质量。镀金款在高频段的表现通常优于镀镍款。康丽达的实验室可以测试到40GHz，能够为客户提供毫米波频段的实际屏蔽效能数据，而不是停留在纸面参数。

Q2：摄像头模组为什么推荐全导棉而不是普通FOF泡棉？
A：摄像头模组空间极其紧凑，留给屏蔽材料的高度往往不足1mm。全导棉在0.1-0.3mm的微小压缩量下就能实现低阻抗导通，而普通FOF泡棉需要25%-30%的压缩率才能达到最佳接触。对于空间紧张且对光学对准精度要求极高的摄像头来说，全导棉是更合适的选择。

Q3：激光雷达的旋转机构能用导电泡棉吗？
A：可以，但需要选择耐磨性和抗疲劳性更好的方案。机械式激光雷达的旋转机构持续运动，泡棉需要承受反复的摩擦和压缩。我们推荐使用硅胶芯FOF泡棉或特定结构的全导棉，同时在结构设计上避免泡棉直接承受旋转摩擦力。

Q4：ADAS传感器的导电泡棉和普通汽车电子的有什么区别？
A：ADAS传感器对屏蔽材料的频率响应要求更高（毫米波雷达要覆盖77GHz）、空间限制更严（摄像头模组极其紧凑）、洁净度要求更严（激光雷达的光学元件）。此外，ADAS传感器通常安装在车身外部或准外部位置，对耐候性（温度冲击、盐雾）的要求也更严格。

Q5：康丽达在ADAS领域有哪些实际项目经验？
A：我们的导电泡棉产品已应用于多家国内头部Tier1供应商的车载摄像头模组、毫米波雷达和激光雷达项目中。具体案例可以访问我们的 应用案例栏目。我们的技术团队具备从选型建议、结构设计到EMC测试验证的完整服务能力。
