无人机的轻量化要求与电磁兼容需求天然冲突。电机、电调产生的强干扰，对飞控、GPS、图传等敏感模块构成威胁。本文从飞控PCB接地、图传模块屏蔽、GPS抗干扰、云台相机保护四个维度，解析导电泡棉在无人机中的关键应用与轻量化选型策略。

无人机正在从消费级航拍工具，快速进化为行业生产力设备——农业植保、电力巡检、物流配送、应急救援、测绘勘探，每一个场景都对无人机的可靠性和抗干扰能力 提出了更高要求。

但与汽车、通信设备不同，无人机有一个天然的设计矛盾：轻量化和电磁兼容的冲突。每增加一克屏蔽材料的重量，就意味着续航的减少和载重的下降。因此，无人机对屏蔽材料的要求是：用最轻的重量，实现最有效的屏蔽 。

康丽达在无人机和飞行器领域已有实际项目积累。我们的AIR LOOP导电泡棉和全导棉产品，因其轻量化和低压力特性，已在多个无人机项目中得到应用。我们不仅提供标准材料，更配合客户进行减重设计和定制化开发。

如果你还不了解导电泡棉的基本概念，可以先看我们的 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。

今天这篇文章，就聚焦无人机和飞行器，解析导电泡棉如何在这个“每一克都重要”的领域发挥作用。

一、无人机的电磁兼容挑战

无人机虽然体积小，但电磁环境并不简单。

挑战一：电机和电调是强干扰源

无人机依靠多个无刷电机提供升力和姿态控制。电机在高速运转时，电调（ESC）以几十kHz的频率对电流进行高速开关控制。这种PWM控制方式产生的谐波噪声，可以延伸到几十MHz甚至更高频段，是无人机内部最主要的电磁干扰源。

挑战二：GPS和罗盘极其敏感

无人机的GPS模块接收的卫星信号功率极低（约-130dBm），罗盘（磁力计）测量的是微弱的磁场。电机和电调的干扰如果耦合到这些模块上，会导致定位不准、航向漂移甚至炸机。很多无人机“无故飘移”的问题，根源就在GPS和罗盘的电磁屏蔽不到位。

挑战三：图传信号对噪声敏感

无人机的图传系统将摄像头画面实时传输到地面端，通常工作在2.4GHz或5.8GHz频段。如果图传模块受到干扰，画面就会出现卡顿、花屏甚至中断。

挑战四：空间极其有限

无人机的机身空间以“厘米”计算。飞控板、电调板、图传模块、GPS模块、电池等全部挤在狭小的机身内，留给屏蔽材料的空间非常有限。

挑战五：轻量化是永恒的主题

消费级无人机整机重量可能在249克以下（为了规避部分国家的注册要求），每一克都弥足珍贵。行业级无人机虽然重量余量大一些，但同样追求更高的载荷比和续航时间。屏蔽材料必须“轻量再轻量”。

康丽达的应对策略：针对无人机的轻量化需求，我们推荐使用AIR LOOP导电泡棉——它的空心结构使其重量比传统FOF泡棉轻50%以上，同时压缩力极低，不会对机身结构产生额外应力。关于AIR LOOP的详细介绍，可以查阅 《AIR LOOP毛毛虫导电泡棉》。

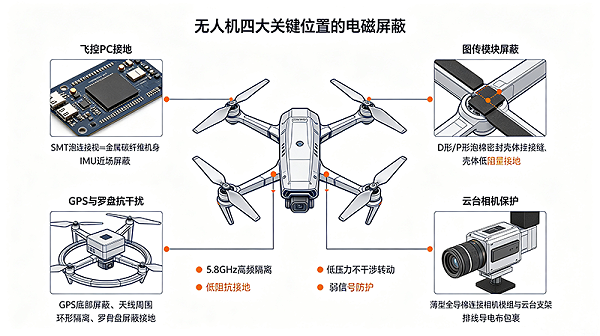

二、导电泡棉在无人机四大关键位置的应用

应用点一：飞控PCB接地——无人机的大脑

飞控是无人机的核心控制单元，负责姿态解算、电机控制和导航数据融合。飞控板上的IMU（惯性测量单元）、气压计、罗盘等传感器对电磁干扰高度敏感。

导电泡棉应用：

为什么推荐SMT导电泡棉？

飞控板空间紧凑，SMT泡棉可以自动化贴装，尺寸可小至1.2mm×1.2mm，不占用额外空间。硅胶芯材的弹性可以吸收无人机飞行中的振动，保护IMU等敏感元件。关于SMT导电泡棉的详细结构，可以查阅 《什么是SMT导电泡棉？》。

无人机特有的挑战：很多消费级无人机的机身是塑料或碳纤维材质，不是金属，无法直接作为接地参考面。这时导电泡棉的接地对象就变成了PCB上的接地铜箔或专门的接地导体。康丽达的技术团队可以协助客户根据实际结构选择合适的接地方式。

应用点二：图传模块屏蔽——画面稳定的保障

图传是无人机的“眼睛”，将空中画面实时传回地面。图传模块的工作频段在2.4GHz或5.8GHz，信号功率较低，容易受到电机和电调的干扰。

导电泡棉应用：

为什么图传模块需要独立屏蔽？

图传模块工作时，既要防止外部干扰的进入，也要防止自身高频信号对其他模块的干扰。一个独立屏蔽的金属壳体+导电泡棉密封，是目前最有效的方案。如果没有这个屏蔽层，图传信号就可能和电调的噪声互相干扰，导致画面卡顿。

康丽达的高频测试能力：图传工作在5.8GHz甚至更高频段。康丽达的EMC实验室可将屏蔽效能测试频率扩展到40GHz，能够验证导电泡棉在图传频段的实际屏蔽效果，帮客户选出真正在高频有效的方案。这在无人机行业是一个重要优势——很多供应商只能提供到3GHz的标准数据。

应用点三：GPS与罗盘模块——定位精度的关键

GPS模块和罗盘（磁力计）是无人机最容易受到干扰的部件。GPS信号极微弱，罗盘测量的是极微弱的地球磁场。两者对电机和电调的干扰都非常敏感。

导电泡棉应用：

实际意义：很多无人机“返航漂移”或“航向不准”的问题，根源就在GPS和罗盘受到了内部干扰。通过导电泡棉对GPS和罗盘模块进行有效的屏蔽接地，可以显著改善定位精度和航向稳定性。

行业共识：在工业级无人机中，GPS和罗盘通常会被安装在远离电机的位置（如机臂末端或专用的支架上）。但即便如此，在GPS模块本身的安装结构上，仍然需要导电泡棉来保证接地和屏蔽的完整性。

应用点四：云台相机模组——既要屏蔽，又不能干涉转动

云台相机是航拍无人机的核心载荷。云台通过三轴电机控制相机姿态，实现稳定拍摄。相机模组和云台电机之间，既有电磁兼容的需求，也有机械运动的约束。

导电泡棉应用：

为什么用全导棉而不是FOF泡棉？

云台相机模组空间极其紧凑，而且云台在运动中持续转动，对屏蔽材料的低压力和低厚度有很高要求。全导棉在0.1-0.3mm的微小压缩量下就能实现低阻抗导通，非常适合这个场景。关于全导棉的介绍，可以查阅 《全方位导电海绵和普通导电泡棉有什么不同》。

康丽达的定制能力：云台相机的结构往往不规则，我们的异形截面定制能力可以快速适配。同时，我们在 千级无尘车间中生产，满足相机模组对洁净度的要求。

三、无人机对导电泡棉的特殊要求

与汽车和通信设备不同，无人机对屏蔽材料有一些独特的要求：

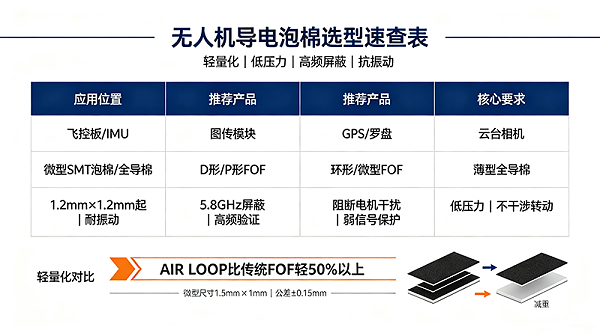

四、无人机导电泡棉选型速查表

五、康丽达在无人机领域的核心能力

为什么选择康丽达？

1. 轻量化方案的成熟经验
康丽达的AIR LOOP导电泡棉在轻量化方面有天然优势——空心结构使其重量比传统FOF泡棉轻50%以上。这一特性正是从无人机到消费电子的轻薄设备都非常看重的。我们的AIR LOOP产品已通过大规模量产验证，一致性和可靠性有保障。

2. 高频测试能力覆盖图传频段
图传模块工作在5.8GHz甚至更高频段。康丽达的EMC实验室可将测试频率扩展到40GHz，能够为客户提供图传频段的实际屏蔽效能数据，确保选型不是“凭感觉”。

3. 微型化生产能力
飞控板空间紧凑，我们的导电泡棉可做到1.5mm×1mm的微型尺寸，公差±0.15mm，适配无人机的极致空间要求。自研的第四代自动化包裹成型设备，可以保证微型产品的尺寸一致性。

4. 快速响应与定制
无人机行业产品迭代快、开发周期短。我们承诺最快4小时打样，技术团队可在设计阶段介入，协助客户根据实际结构做定制化开发。

5. 千级无尘车间
光学类载荷（相机、激光雷达）对洁净度要求高。康丽达的导电泡棉在千级无尘车间中生产，控制颗粒物和异物风险。

六、常见问题快问快答

Q1：无人机的机身是塑料或碳纤维的，导电泡棉怎么接地？
A：如果机身不是金属，导电泡棉就不能把机身当作接地参考面。此时需要PCB上预留接地区域，导电泡棉将屏蔽罩或模块外壳连接到PCB的接地铜箔上，再通过电源负极线或专门的接地线完成系统接地。康丽达的技术团队可以协助客户根据机身材质设计合适的接地路径。

Q2：无人机对导电泡棉的重量有多敏感？
A：非常敏感。以一台消费级无人机为例，如果屏蔽材料整体增重5克，可能意味着续航减少1-2分钟。AIR LOOP导电泡棉的减重优势——比FOF泡棉轻50%以上——在无人机上体现得尤为明显。

Q3：图传模块的电磁屏蔽，导电泡棉能覆盖5.8GHz吗？
A：标准导电泡棉的标称屏蔽效能通常到3GHz，但并不代表在5.8GHz完全无效。实际效果取决于导电布镀层和接触质量。康丽达的实验室可以测试到40GHz，能够为客户提供5.8GHz频段的实际屏蔽数据，帮助做出可靠的选型判断。

Q4：无人机电机干扰怎么用导电泡棉解决？
A：电机干扰主要通过电调板辐射和电源线传导两条路径传播。导电泡棉主要用于：电调板的接地屏蔽、飞控板与电调板之间的隔离、GPS和罗盘模块的防护屏蔽。但需要注意的是，导电泡棉不能解决所有问题，电路层面的滤波和布局优化同样重要。

Q5：康丽达在无人机领域有哪些实际经验？
A：我们的AIR LOOP导电泡棉和全导棉已应用于多个消费级和行业级无人机项目，主要用于飞控板接地、图传模块屏蔽和云台相机接地。具体案例可以访问我们的 应用案例栏目。

康丽达是谁？

苏州康丽达精密电子有限公司成立于2006年，是一家专注于电磁屏蔽材料与热管理材料 研发制造的国家高新技术企业。

硬实力：

• 厂房面积45000㎡，30条导电泡棉生产线， 12台圆刀模切机

• 日产能2000K，自研第四代自动化包裹成型设备

• 通过IATF16949、ISO13485、 ISO9001等认证

• 千级无尘车间，满足光学类载荷的洁净度要求

软实力：

• 近20年电磁屏蔽领域技术积累

• EMC实验室测试频率可覆盖至40GHz，适配图传和雷达频段

• 自研超薄导电布（0.016mm）和镀银全导棉等高性能材料

• 最快4小时打样的快速响应机制

• 消费电子和汽车电子领域的大规模量产经验

在无人机领域，我们的AIR LOOP导电泡棉和全导棉产品，以其轻量化和低压力特性，正在帮助越来越多的无人机厂商解决电磁兼容难题。
