在电磁屏蔽设计中，理想的导电泡棉应该是“空间适配型”的——能根据设备内部复杂的间隙、台阶和拐角，定制合适的截面形状。

但在实际选型时，很多工程师会发现：标准方形泡棉往往无法满足空间结构的要求。这时候，就需要异形导电泡棉出场了。

如果你对导电泡棉的基础结构还不熟悉，可以先看 《什么是导电泡棉？一文读懂这款核心电磁屏蔽材料》。对FOF包裹式泡棉的结构细节还不了解的，可以查阅 《FOF导电泡棉全解析》。

今天这篇文章，就把常见的异形截面、各自的应用场景、以及定制流程一次讲透。

一、为什么需要异形截面？

标准矩形/方形导电泡棉虽然应用最广，但在以下场景中，异形截面是不可替代的：

1. 装配空间受限：设备内部空间不规则，标准方形泡棉无法放入或无法与接触面完全贴合。

2. 拐角与弯曲路径：机箱门框、模块边缘等位置需要沿弯曲路径贴合，标准泡棉转弯时会产生褶皱或干涉。

3. 单面导电需求：有些场景只需顶面或一侧导电，底面不需要导电层，C形半包裹结构可以节省材料成本。

4. 特殊接触角度：接触面不是平行面，需要圆弧形表面来保证多角度接触。

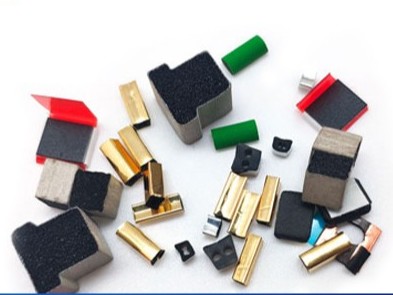

二、常见异形截面分类与适用场景

三、各类异形截面的详细说明

D形导电泡棉——应用最广的异形截面

D形截面是除标准方形外应用最多的形状。它的底部是平面（方便背胶粘贴），顶部呈圆弧形。

为什么选D形？

• 圆弧顶部与接触面的贴合更均匀，不会像方形泡棉那样出现边缘翘起

• 圆弧结构在压缩时变形更均匀，应力集中小

• 适合一面为平面、另一面需要柔性接触的场景

典型应用：机箱门框的屏蔽密封条、显示屏边框的EMI接地、笔记本屏幕四周的屏蔽。

关于D形截面在屏幕屏蔽中的实际应用，可以参考我们的 《AIR LOOP毛毛虫导电泡棉》文章，AIR LOOP同样支持D形截面。

P形导电泡棉——转弯处的解决方案

P形截面一侧是平面，另一侧是圆弧，适合安装在设备外壳的边角或转弯处。

为什么选P形？

• 圆弧一侧可以顺应弯曲的外壳内壁

• 平面一侧贴合PCB或金属屏蔽罩

• 在转弯处不会产生折叠或褶皱

典型应用：外壳边角处的屏蔽、转弯路径的连续接地。

C形导电泡棉——成本优先的半包裹方案

C形截面（也叫半包裹导电泡棉）导电布只包裹泡棉的顶部和两侧，底面裸露。

为什么选C形？

• 节省导电布材料，成本更低

• 底面裸露不影响顶部导电功能

• 适合只需单面导通的场景

典型应用：只需顶面接触导通的场景、成本敏感的大批量项目。

L形导电泡棉——直角拐角的专用方案

L形截面呈直角弯折形状，专门用于设备内部的直角拐角处。

为什么选L形？

• 完美贴合直角结构，避免方形泡棉在拐角处悬空

• 一件成型，不需要拼接两个方形泡棉

• 减少装配工时

典型应用：机箱角落、模块边缘、框架结构的直角处。

刀形导电泡棉——极窄间隙的填充方案

刀形截面宽度很窄、高度可以较高，像一把薄刀片。

为什么选刀形？

• 可填充极窄的间隙（如1mm以下）

• 高宽比大，适合深窄缝隙

• 柔性好，可弯曲贴合

典型应用：PCB板与外壳之间的狭窄缝隙、连接器周围的屏蔽。

回字形导电泡棉——中空结构的特殊方案

回字形截面四周包裹导电布，中间是空心或填充泡棉。

为什么选回字形？

• 中间可以穿过线束或结构件

• 四周同时提供屏蔽接地

• 类似AIR LOOP但有四周完整的包裹

典型应用：线束穿过的屏蔽孔、需要四周导电的特殊结构。

梯形导电泡棉——斜面接触的专用方案

梯形截面上窄下宽或上宽下窄，契合特定的装配角度。

为什么选梯形？

• 匹配非平行的接触面角度

• 装配时自动对位，不易偏斜

典型应用：斜面接触的特殊结构件。

四、异形导电泡棉定制流程

康丽达的异形导电泡棉定制，一般按以下流程推进：

第一步：需求沟通
客户提供产品外形尺寸图纸，标注工作高度、装配空间、接触面形状等关键信息。如果客户没有确定材料，我们的工程师可以根据应用场景推荐合适的导电布和泡棉芯材。

第二步：截面设计
根据装配空间和接触要求，设计截面形状（D形、P形、C形等）及具体尺寸。这一步需要综合考虑导电性、压缩力、回弹率和成本。

第三步：模具制作
根据确认的截面形状制作包裹成型模具。康丽达拥有自主研发的第四代自动化包裹成型设备，模具制作周期短，可快速响应打样需求。

第四步：样品制作与测试
制作样品并进行性能测试。康丽达承诺最快4小时打样，帮助客户快速验证设计方案。

第五步：批量生产

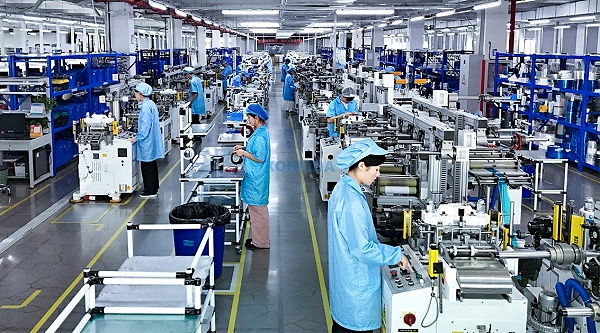

样品确认后，进入批量生产。康丽达拥有30条导电泡棉生产线，日产能可达2000K，可满足大批量交付需求。

关于更全面的选型对比，可以参考我们的 《导电泡棉/导电布/铜箔/铝箔关键性能对比》。

五、常见问题快问快答

Q1：异形导电泡棉的最小尺寸能做到多少？
A：这取决于具体形状。以D形为例，康丽达最小可做到1.5mm×1mm。L形、P形等因形状复杂度不同，最小尺寸有所差异，具体需要根据图纸评估。

Q2：异形截面的公差能做到多少？
A：包裹挤出硅胶式的异形截面，外形公差可控制在±0.15mm；普通泡棉填充式的公差略大。如果需要高精度，建议选用挤出硅胶芯材。

Q3：异形导电泡棉有模具费吗？
A：异形截面需要专用包裹成型模具。康丽达拥有大量现成模组，如果客户的截面形状与现有模组匹配，可减少或免除开模费用。

Q4：异形泡棉的屏蔽效能和标准泡棉一样吗？
A：屏蔽效能主要取决于导电布镀层和压缩率，截面形状本身对屏蔽效能影响较小。只要压缩率在设计范围内，异形泡棉的屏蔽效能与标准泡棉一致。

Q5：异形泡棉可以搭配不同镀层吗？
A：可以。康丽达的异形导电泡棉支持镀镍、镀金、镀锡、镀碳等不同镀层方案，可根据应用环境选择。

Q6：异形导电泡棉可以加背胶吗？
A：可以。背胶类型（导电胶/非导电亚克力胶/硅胶）可根据客户需求定制。

康丽达是谁？

苏州康丽达精密电子有限公司成立于2006年，在导电泡棉行业拥有近二十年的生产经验。我们拥有自主研发的第四代自动化包裹成型设备，可快速定制D形、P形、C形、L形、刀形、回字形等各类异形截面导电泡棉。

我们的工程师团队具备丰富的材料选型和结构设计经验，可在设计阶段提供专业的DFM建议，帮助客户优化截面形状和材料搭配，在保证性能的同时降低成本。

您可以访问我们的 产品中心查看各类导电泡棉的标准品和定制选项。更多实际应用案例，可以查阅我们的 应用案例栏目。
