摘要：本文深入解析导电泡棉的完整制造流程，涵盖原材料筛选、精密包裹工艺 、自动化模切与全流程品控四大环节，结合康丽达16年生产实践，揭示高性能导电泡棉背后的技术细节与可靠性保障体系。

一、导电泡棉制造全流程：四步实现从材料到器件

导电泡棉的制造是基于精密工艺与材料科学的结合，其核心流程可分为以下步骤：

1. 原材料制备与筛选

• 导电基材处理：

  • 导电布：在聚酯纤维基材上通过电镀或化学镀沉积金属层（镀镍、镀金、镀碳等），控制表面电阻≤0.05Ω/sq 。

  • 导电PI膜：在聚酰亚胺薄膜上真空镀覆铜/镍/锡层，厚度控制在25±1μm，确保耐温性（300℃）与可焊性。

• 泡棉芯材成型：

  • 硅胶发泡：通过辐射交联与高温发泡形成均匀开孔或闭孔结构，密度范围15-200KG/m³，适应不同压缩力需求。

  • 改性聚乙烯泡棉：用于全方位导电泡棉，通过挤出成型与电镀处理实现三维导电。

2. 精密包裹与成型工艺

3. 模切与自动化贴装

• 精密模切工艺：

  • 采用圆刀/平刀模具对包裹后材料进行外形切割，最小尺寸可达1.2mm×1.2mm。

  • 康丽达通过料带式卷装 设计，支持机械手自动贴装，替代人工排版（自iPhone 5S阶段应用）。

• 焊接与集成：

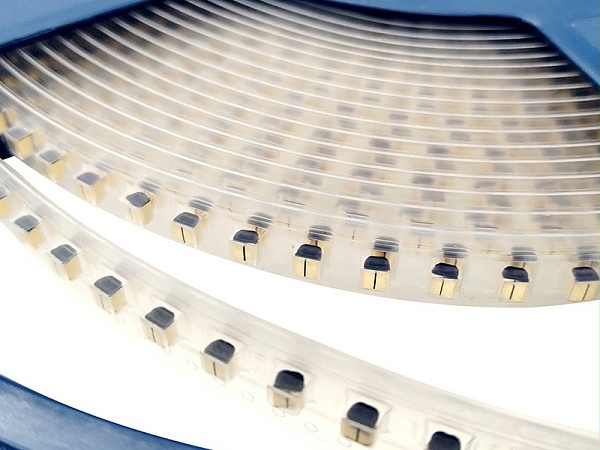

  • SMT导电泡棉通过回流焊（260℃峰值温度）固定于PCB，兼容无铅工艺。

4. 全流程品控与测试

• 电气性能测试：

  • 表面电阻（≤0.05Ω/sq）、屏蔽效能（60-90dB频段扫描）。

• 环境可靠性验证：

  • 盐雾测试（48h无腐蚀）、高低温循环（-40℃~125℃）、湿热老化（85℃/85% RH, 1000h）。

二、康丽达的核心工艺创新：从“制造”到“智造”

1. 梯度复合镀层技术

• 技术原理：在基材表面构建多层金属涂层（如Cu/Ni/Sn），提升界面导电性与附着力。

• 效果：接触电阻降低30%，高频屏蔽效能（>3GHz）提升至>80dB。

2. 一体化生产模式

• 垂直整合：自主生产导电PI膜与硅胶芯材，实现从原材料到成品的全程可控。

• 优势：成本降低20%，交货周期缩短至7天（定制化样品）。

3. 自动化产能保障

• 康丽达苏州生产基地配备30条导电泡棉产线，年均产能超10亿片，支持华为、苹果等客户批量交付。

三、品质控制体系：贯穿制造链的可靠性保障

康丽达通过ISO9001与IATF 16949体系认证，建立四阶品控流程：

1. 原材料入库检验：

   • 导电布镀层厚度（XRF光谱仪）、泡棉密度（比重法）检测。

2. 在线工艺监控：

   • 包裹张力控制（防拉伸变形）、焊接温度曲线（260℃±5℃）实时记录。

3. 成品全检与抽样：

   • 100%外观检测（机器视觉），抽样进行压缩回弹（≥90%）与盐雾测试。

4. 客户端协同验证：

   • 提供CPK过程能力报告，支持客户端EMC测试与装配压力匹配。

四、行业应用与定制化解决方案

1. 卫星通信终端（高可靠性场景）

• 需求：耐受极端温度、振动与盐雾环境。

• 康丽达方案：

  • 采用包裹挤出硅胶式SMT泡棉，通过260℃回流焊与1000次热循环测试。

  • 梯度镀层技术确保在GHz频段屏蔽效能>75dB。

2. 折叠屏手机（轻量化场景）

• 需求：低压力（≤1N/mm²）、薄型化（厚度<0.5mm）。

• 康丽达方案：

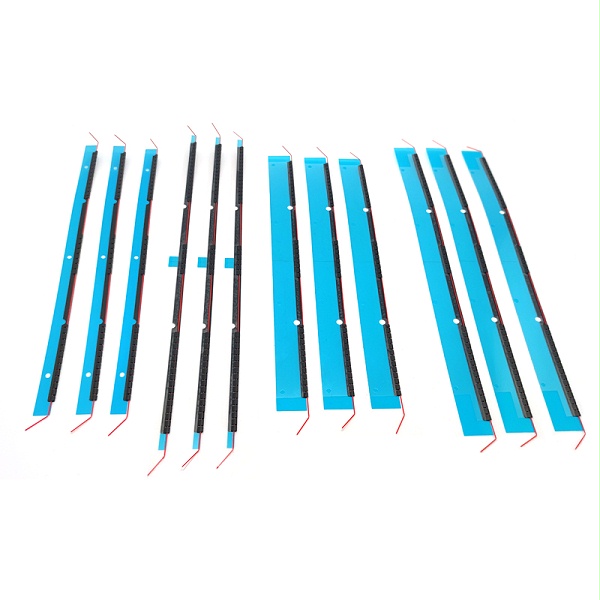

  • AIR LOOP泡棉替代传统实心泡棉，重量减轻50%，内部空心结构支持FPC走线。

3. 汽车电池包（热-磁耦合场景）

• 需求：兼顾电磁屏蔽与导热均温。

• 康丽达方案：

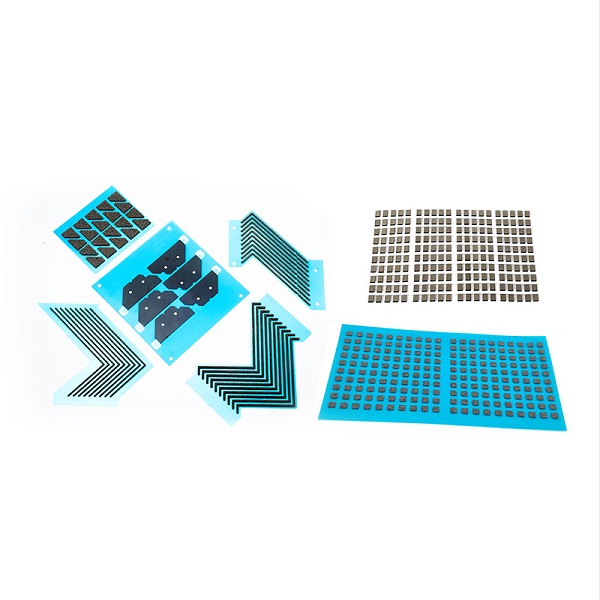

  • 全方位导电泡棉结合石墨导热层，实现Z轴导热（1.5 W/m·K）与三维屏蔽。

五、未来工艺趋势与康丽达布局

• 技术方向：

  • 磁性纳米粒子掺杂：提升吸波性能，抑制高频谐振（研发中） 。

  • 卷对卷全自动产线：实现从原材料到模切成品的无人化生产（2026年投产规划）。

• 产业协作：与天津大学等高校合作开发新型导电胶粘剂，提升界面耐久性 。
