车规SMT导电泡棉进入汽车供应链的第一道门槛，不是价格也不是交期，而是AEC-Q认证。本文从材料选型、测试项目、认证流程到供应商准入，给出一份完整的车规认证通关清单。
在汽车电子行业，有一个残酷的现实：产品性能再好，认证不过，连报价的机会都没有。
我们近期接触的一家汽车Tier1客户，他们的BMS项目在供应商审核阶段被退回，原因不是产品性能不达标，而是缺少完整的AEC-Q测试报告。项目进度因此推迟了至少三个月。

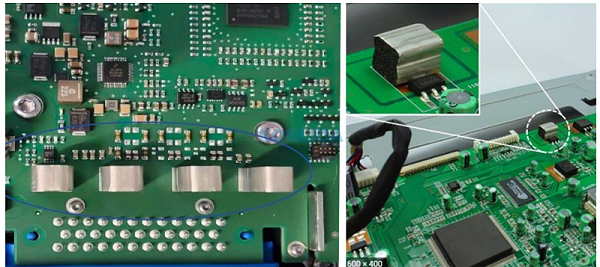

康丽达在车规SMT导电泡棉领域有多个量产项目落地，我们的镀金SMT导电泡棉已批量应用于新能源汽车电驱电控、BMS、OBC等场景。在这个过程中，我们完整走通了车规认证的全部流程，也帮助多家客户完成了供应商准入。今天这篇文章，就把车规SMT导电泡棉的认证通关路径，从材料到测试一次讲清楚。
如果你还不了解SMT导电泡棉的基本结构，可以先看 这篇关于SMT泡棉5种内部结构的对比，搞清楚硅胶芯、开孔泡棉、挤出导电式各自的适用场景，再回来看车规认证会更有针对性。
AEC，全称Automotive Electronics Council（汽车电子委员会），是由通用、福特、克莱斯勒等主机厂联合发起的行业组织。AEC-Q是它制定的一系列可靠性测试标准，用于评估汽车电子元器件的可靠性。
对于导电泡棉这类被动元件，适用的标准是 AEC-Q200（被动元件应力测试认证）。虽然不是所有主机厂都强制要求AEC-Q200，但在实际供应商准入中，没有AEC-Q报告，连进入供应商名录的资格都没有 。
AEC-Q200对导电泡棉的主要测试项目：
| 测试项目 | 测试条件 | 对导电泡棉的意义 |
|---|---|---|
| 高温存储 | 125℃/150℃ × 1000H | 评估硅胶芯和导电PI膜在高温下的稳定性 |
| 温度循环 | -40℃↔125℃ × 1000次 | 评估热胀冷缩下包裹层是否开裂、分层 |
| 高温高湿 | 85℃/85%RH × 1000H | 评估镀层抗氧化能力和背胶可靠性 |
| 盐雾测试 | ASTM B117 × 48H | 评估镀金层在盐雾环境下的耐腐蚀性 |
| 振动测试 | 10-2000Hz，多方向 | 评估焊接强度和泡棉的长期机械稳定性 |
| 机械冲击 | 指定加速度和脉冲 | 评估SMT焊点在冲击下的完整性 |
| 可焊性 | 245℃/260℃ | 评估焊盘在回流焊中的润湿性 |
不是所有SMT导电泡棉都能通过AEC-Q200。材料配置是决定性因素。
芯材：必须硅胶，不能PU
PU泡棉在125℃高温下会软化变形，在-40℃↔125℃温度循环中会加速老化。硅胶芯材是车规的唯一选择。硅胶的工作温度范围-40℃~280℃，在1000次温度循环后回弹率仍可保持在90%以上。
包裹层：导电PI膜，不是导电布
普通导电布在高温高湿环境下容易氧化，导致接触电阻上升。车规SMT泡棉应选用导电PI膜——PI基材本身耐温280℃以上，表面镀层（镀锡/镀金/镀镍）提供导电性。PI膜的结构稳定性远优于导电布。
关于导电PI膜和导电布的性能差异，可以看 导电布与导电泡棉的对比分析中关于材料选型的讨论。
镀层：镀金优先
在AEC-Q200的盐雾测试和高温高湿测试中，镀镍层的接触电阻会明显上升，而镀金层化学性质稳定，测试后电阻变化可控制在极低范围内。虽然镀金成本更高，但对于需要通过车规认证的项目，镀金是更稳妥的选择。关于三种镀层的详细对比，可以参考 镀金、镀镍、镀锡的选型逻辑。
背胶：如果使用背胶方案，必须耐高温
部分车规应用仍使用背胶粘贴方案。普通亚克力胶在125℃下会软化失效，需要选用耐高温硅胶或特种亚克力胶。
以下是一份车规SMT导电泡棉的典型测试清单，以及康丽达在实际项目中积累的参考数据：
| 测试项目 | 测试条件 | 参考数据（康丽达镀金SMT泡棉） |
|---|---|---|
| 高温存储 | 125℃ × 1000H | 接触电阻变化<0.02Ω，回弹率>90% |
| 温度循环 | -40℃↔125℃ × 1000次 | 无分层、无开裂，电阻变化<0.03Ω |
| 高温高湿 | 85℃/85%RH × 1000H | 电阻变化<0.05Ω，背胶无失效 |
| 盐雾测试 | ASTM B117 × 48H | 无腐蚀，电阻变化<0.06Ω |
| 振动测试 | 10-2000Hz，XYZ三方向 | 焊点无裂纹，焊接强度>0.5kgf |
| 可焊性 | 260℃回流焊 | 焊盘润湿良好，无虚焊 |
| 压缩永久形变 | 30%压缩，70℃×100H | 形变率<10%，回弹率>90% |
关键提醒：这些数据不是“理论值”，而是基于实际产品测试得出的。在向客户提交认证资料时，供应商应提供完整的测试报告原件，而不是数据摘要。客户在供应商审核中会核查原始报告。
通过AEC-Q测试只是第一步。进入主机厂或Tier1的供应商名录，还需要完成以下流程：
第一步：资质文件提交
ISO9001质量体系证书
IATF16949汽车行业质量体系证书（硬门槛）
AEC-Q200测试报告
RoHS/REACH/无卤检测报告
材质证明（MSDS）
第二步：供应商问卷与审核
填写客户提供的供应商调查问卷
接受现场审核（部分客户会到工厂实地审核）
审核重点：生产设备、检测能力、追溯体系、变更管理
第三步：样品送测
提交样品进行客户端的独立验证测试
测试周期通常为4-8周
部分客户要求提供小批量试产件
第四步：小批量试产
在客户产线上进行小批量试产
验证SMT贴装兼容性、回流焊后性能
试产通过后进入合格供应商名录
第五步：量产交付
签订供货协议和质量保证协议
建立批次追溯档案（保存期限满足汽车行业要求）
康丽达已通过IATF16949汽车行业质量体系认证，我们的车规级SMT导电泡棉已批量供应多家国内头部新能源汽车厂商和Tier1供应商。
我们的车规产品配置：
芯材：硅胶（实心挤出或发泡）
包裹层：导电PI膜
镀层：镀金（标准配置），可选镀锡
工作温度：-40℃~280℃
回弹率：>90%（1000次温度循环后）
我们的认证资料包：
IATF16949证书
AEC-Q200测试报告（涵盖高温、温循、湿热、盐雾、振动等）
RoHS/REACH/无卤检测报告
材质证明（MSDS）
典型应用案例清单
我们的追溯体系：
从原材料批号到成品出货批号，全过程可追溯。追溯记录保存期限满足汽车行业要求。
Q1：车规SMT导电泡棉必须过AEC-Q200吗？
A：AEC-Q200不是法律强制标准，但它是汽车行业的“通行证”。没有这份报告，绝大多数主机厂和Tier1不会将你列入供应商名录。实际供应商审核中，AEC-Q报告是必查项。
Q2：AEC-Q200测试报告的有效期是多久？
A：通常没有明确的“有效期”，但如果产品材料、工艺或生产地址发生变更，需要重新测试。部分客户要求报告出具时间在2-3年内。
Q3：如果产品设计变更了，需要重新做认证吗？
A：需要。任何材料、工艺、设备的变更，都需要重新评估是否影响AEC-Q测试结果，必要时重新测试。这也是IATF16949变更管理的要求。
Q4：康丽达能提供AEC-Q测试报告吗？
A：可以。康丽达的车规级SMT导电泡棉已完成AEC-Q200相关测试，可提供完整的测试报告供客户审核。如果您正在准备车规项目的供应商准入，欢迎联系我们获取资料包。关于车规产品的详细技术参数，可以参考 车规PCB导电泡棉的选型标准。
Q5：我们的项目需要车规SMT泡棉，但用量不大，你们能支持吗？
A：可以。康丽达支持从样品到量产的全阶段供货。车规项目的开发周期较长，我们愿意在早期介入，配合完成认证和样品验证，共同推进项目落地。最快4小时打样，帮助客户缩短验证周期。
康丽达是谁？
苏州康丽达精密电子有限公司成立于2006年，已通过IATF16949汽车行业质量体系认证。我们的车规级SMT导电泡棉采用硅胶芯+导电PI膜+镀金 方案，工作温度范围-40℃至280℃，回弹率大于90%，已批量应用于新能源汽车电驱电控、BMS、OBC等场景。
我们提供从材料选型、认证资料、样品验证到批量交付的全流程服务。如果您正在准备车规项目的供应商准入，需要AEC-Q测试报告或IATF16949证书，欢迎联系我们获取完整的车规认证资料包 。
如果您想了解车规导电泡棉在具体场景中的应用，可以阅读 车规PCB导电泡棉的特殊标准 和 电池包电磁屏蔽的选型逻辑 。
