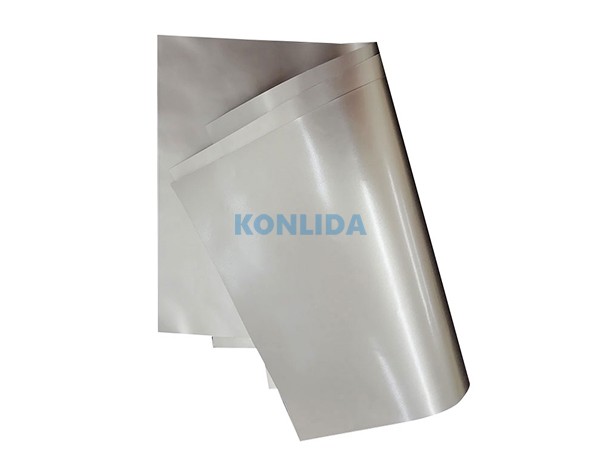

吸波材料主要用于吸收电磁波，防止电磁波反射造成干扰，其中磁损耗型吸波材料还附带有隔磁效果，应用广泛。手机电脑背板内侧涂一层吸波涂料防止内部元件相互干扰；触控屏后隔磁防止金属衰减磁场；防止电池对信号的影响；降低信号传输干扰等。
| 性能 | 高磁吸波材料 | 导电高磁双层吸波材料 | 导热高磁双层吸波材料 |
| 工作温度/℃ | -20~80 | -20~80 | -40~120 |
| 表面电阻/Ωsq | 磁层≥105 | 导电层≤0.3;磁层≥105 | 磁层≥105 |
| 工作频段 | 30MHz~3GHz | 30MHz~3GHz | 30MHz~3GHz |
| 磁导率 | 200~250 | 120~180 | 100~150 |
| 厚度/mm | 0.025~0.5 | 0.041~0.5 | 0.07~0.5 |
| 热导率/Wm-1K-1 | — | — | 300~500 |

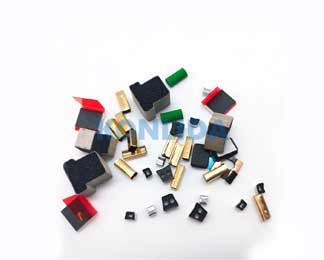

我们的研发团队主要针对EMI、EMC及热管理类材料进行研发和创新。可为设计者提供更为广阔的原材建议及选择。另对导电泡棉工艺，拥有绝对的主导地位，目前A客户难度大的包裹类产品基本由我们代工！
康丽达16年来一直配套苹果客户，相应生产的效率及品质在行业内独树一帜，目前是全球最大的EMI导电泡棉包裹生产商。
EMI及热解决方案基本都是各大电子产品设计开发难点，但行业内大部分厂商仅能依图纸加工，我们可以根据客户使用场景，结合实际数据给予，原料，结构、应用上的建议和模块方案。并能对相关方案进行模拟测试验证。
我司配套苹果项目多年，团队服务高效，内部实施精益生产，同时拥有自动化设备部门，对生产工艺进行优化，降低成本。较一般代工企业，我们有更优原材建议方案，本身也具有原材生产能力，因此可为客户降低生产成本。
