摘要：当您的车载摄像头在-40℃低温下信号丢失，当BMS系统在颠簸路面出现电压采样误差，当ADAS模块在高温环境中频繁重启——这些问题的背后，往往是EMI材料在严苛车规条件下的“溃败”。本文将基于康丽达服务比亚迪、蔚来等车企的一手数据，为您完整解析汽车电子EMI材料选型的“通关密码”：从AEC-Q验证到IATF16949体系保障，从材料参数到实测数据，一次性说透。
与传统消费电子相比，汽车电子面临的挑战堪称“地狱模式”：
第一重：温度地狱
乘员舱：-40℃~85℃
发动机舱：-40℃~125℃
刹车系统：短期可达150℃
第二重：振动地狱
随机振动：10~1000Hz，加速度可达5G
机械冲击：半正弦波，峰值加速度50G
持续颠簸：整车寿命周期内持续振动
第三重：环境地狱
盐雾腐蚀：沿海地区道路盐雾
化学侵蚀：机油、冷却液、清洁剂
湿度交变：0~100%RH冷凝循环
BMS电池管理系统：接地失效 → 电压采样误差 → SOC估算偏差 → 续航里程焦虑
ADAS摄像头：屏蔽失效 → 图像噪声 → 目标识别错误 → 安全事故
车载娱乐系统：EMI干扰 → 黑屏死机 → 用户体验差 → 品牌口碑受损
数据支撑：某车企召回事件中，追溯发现BMS主板导电泡棉在18个月后压缩永久形变率达22%，导致接地失效。直接损失：召回成本2.3亿元。
AEC-Q（汽车电子委员会可靠性标准）是汽车电子元件的“准入证”。虽然主要针对有源器件，但其测试理念已延伸至EMI材料领域。
关键测试项目（对应EMI材料）：
| 测试项目 | AEC-Q要求 | 对EMI材料的意义 |
|---|---|---|
| 高温存储 | 125℃/1000h | 验证材料耐热老化能力 |
| 温度循环 | -40℃↔125℃/1000次 | 验证热胀冷缩下的结构稳定性 |
| 高温高湿偏置 | 85℃/85%RH/1000h | 验证湿热环境下的导电稳定性 |
| 振动测试 | 随机振动/加速度5G | 验证振动下接触可靠性 |
| 机械冲击 | 半正弦波/1500G | 验证抗冲击能力 |
以我们的SMT导电泡棉（SMD-G-KLD系列） 为例：
测试项目：高温存储（125℃/1000h）
测试前：接触电阻0.03Ω
测试后：接触电阻0.04Ω
变化率：+33%（仍远低于0.1Ω上限）
测试项目：温度循环（-40℃↔125℃/1000次）
测试前：屏蔽效能85dB@1GHz
测试后：屏蔽效能82dB@1GHz
变化率：-3.5%（性能保持率>96%）
测试项目：高温高湿（85℃/85%RH/1000h）
测试前：剥离强度12N/25mm
测试后：剥离强度10.8N/25mm
变化率：-10%（仍满足>5N要求）
IATF16949是汽车行业质量管理体系的“最高标准”。它不仅关注产品本身，更关注过程控制和持续改进。
五大核心工具：
APQP（先期产品质量策划）：设计阶段介入，预防问题
FMEA（失效模式与影响分析）：识别潜在风险，提前规避
MSA（测量系统分析）：确保测试数据的准确性
SPC（统计过程控制）：监控过程稳定性
PPAP（生产件批准程序）：量产前全面验证
资质：康丽达已通过IATF16949认证
过程控制数据（以SMT导电泡棉为例）：
| 控制项目 | 控制方法 | 过程能力（CPK） | 行业平均水平 |
|---|---|---|---|
| 高度尺寸 | 在线CCD全检 | 1.42 | <1.0 |
| 宽度尺寸 | SPC抽样监控 | 1.38 | <1.0 |
| 表面电阻 | 每批次抽测 | 1.51 | <1.33 |
CPK≥1.33的意义：意味着99.7%以上的产品在公差范围内，不良率<63ppm。
挑战：
工作温度：-40℃~85℃（部分位置可达105℃）
振动强度：持续随机振动
安全性：任何失效都可能导致SOC误判
康丽达方案：
产品型号：KLD-J61-0001导电泡棉
芯材：改性硅胶泡棉（永久形变率<3%）
导电层：镀镍导电布（表面电阻≤0.05Ω/inch）
关键参数：
工作温度：-40℃~125℃（见TDS P.1）
屏蔽效能：≥60dB@10MHz~3GHz
阻燃等级：UL94 V-0
验证数据：
85℃/1000h老化后：电阻变化<5%
压缩30%保持1000h：永久形变率2.8%
挑战：
空间极限：模块尺寸极小，材料需微型化
信号纯净度：图像传感器对EMI极度敏感
长期可靠性：寿命要求10年以上
康丽达方案：
产品型号：SMD-G-KLD-3-3-2-R
结构：包裹挤出硅胶式（五大结构之一）
尺寸：3.0×3.0×2.0mm
关键参数：
阻抗：<0.1Ω（见TDS P.1）
焊接强度：>0.5Kgf
回流焊温度：230℃~260℃兼容
回弹率：>90%（压缩20%/70℃/100h）
验证数据：
盐雾测试：48h后无腐蚀，电阻<0.1Ω
冷热冲击：-40℃↔125℃/1000次，电阻变化<10%
挑战：
高电压：数百伏电压，绝缘要求高
高发热：功率器件热流密度大
双重要求：EMI屏蔽+导热散热
康丽达方案：
产品型号：KLD-SM-0002（石墨烯复合导电泡棉）
结构：导电泡棉+石墨烯复合膜
关键参数：
耐击穿电压：>6KV/mm（见TDS P.1）
绝缘电阻：>10⁶Ω（切断面除外）
恢复率：≥95%@压缩30%
工作温度：-20℃~100℃
独特价值：
一次安装同时解决EMI屏蔽+导热需求
石墨烯面导热系数可定制
挑战：
大尺寸屏幕：屏下空间有限，压缩力敏感
视觉体验：任何EMI干扰都直接影响显示
成本控制：消费级成本，车规级要求
康丽达方案：
产品型号：ITALG-W系列（AIR LOOP中空导电泡棉）
结构：中空管状设计，颠覆传统实心结构
关键参数：
表面电阻：≤0.03Ω/inch
屏蔽效能：60-90dB@30MHz~3GHz
压缩力：仅为传统实心结构的24%
耐摩擦：400,000次以上
应用案例：
高端电子屏幕屏蔽（验证低应力性能）
车载大屏可借鉴相同设计理念
基于康丽达服务汽车客户的经验，我们总结出汽车电子EMI材料的“四维验证体系”：
表面电阻（ASTM F390）：≤0.05Ω/inch
屏蔽效能（SJ20524）：≥60dB@10MHz~3GHz
接触阻抗（ESQ-612-02）：<0.1Ω
压缩永久形变（ASTM D3574）：<5%@85℃/22h/30%
焊接强度（GB/T 13936）：>0.5Kgf（SMT产品）
剥离强度（GB/T 2790）：≥1Kg/25mm
高温存储（125℃/1000h）：电阻变化<10%
温度循环（-40℃↔125℃/1000次）：屏蔽效能变化<5%
高温高湿（85℃/85%RH/1000h）：电阻变化<10%
盐雾测试（ASTM B117/48h）：无腐蚀，电阻<0.1Ω
关键尺寸CPK≥1.33
批次交付合格率≥99.5%
可追溯体系：原材料→生产过程→出货批次
了解您的应用场景、工作温度、振动等级、空间限制
明确您的测试标准和接受准则
提供初步选型建议和DFM评审
提供2-3种技术路线的对比样品
附送完整测试数据包（含压缩曲线、老化数据、屏蔽曲线）
支持客户在自己的工况下验证
PPAP文件包（含FMEA、控制计划、MSA、SPC）
每批次出货附COA报告
FAE现场支持，确保产线顺利导入
长期产能保障（42台包裹机、30条模切线）
IATF16949认证
ISO9001、ISO14001、ISO45001、ISO13485全体系覆盖
产品符合RoHS、REACH、无卤要求
完整的AEC-Q对标测试数据
1000h+长期老化数据库
1000次+温循验证数据
关键尺寸CPK≥1.33
在线CCD全检
批次可追溯

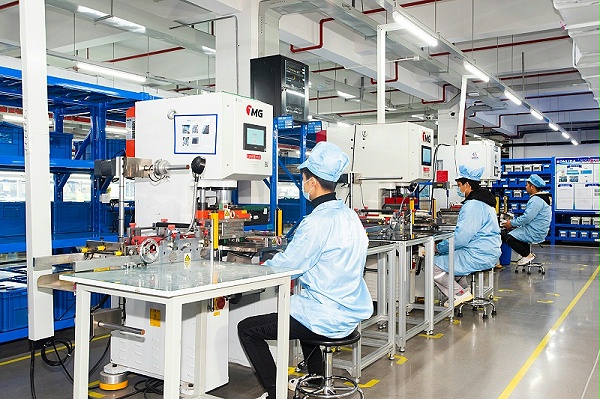

42台包裹成型机（行业最多）
30条模切线
千级无尘室
3个月核心原材料安全库存
在汽车电子领域，没有“差不多”，只有“行”或“不行”。一个0.1Ω的接触电阻漂移，一次EMC测试的勉强通过，一批材料的批次波动——都可能成为未来召回的导火索。
康丽达用16年时间，服务了从消费电子到汽车电子的上百家头部企业。我们深知：车规级，不是贴在墙上的证书，而是刻在每个产品里的数据。
从AEC-Q到IATF16949，从材料参数到实测数据，从样品验证到量产保障——我们为您提供完整的汽车电子EMC方案，让您的产品在-40℃到125℃的严苛环境中，依然可靠如初。
| 应用场景 | 推荐产品 | 关键参数 | 核心优势 |
|---|---|---|---|
| BMS电池管理 | KLD-J61-0001 | -40~125℃/永久形变<3% | 长期可靠性 |
| ADAS摄像头 | SMD-G-KLD-3-3-2-R | 阻抗<0.1Ω/焊接强度>0.5Kgf | 微型化/SMT兼容 |
| OBC充电机 | KLD-SM-0002 | 耐压>6KV/恢复率>95% | 绝缘+散热 |
| 车载大屏 | ITALG-W系列 | 压缩力降低76% | 低应力设计 |
