在新能源汽车OBC（车载充电机）、高压电源模块、工业变频器等应用场景中，电磁干扰（EMI）常与 高电压、强电场 共存。传统导电衬垫在面对数千伏电位差时，易发生介质击穿，导致屏蔽失效甚至安全隐患。

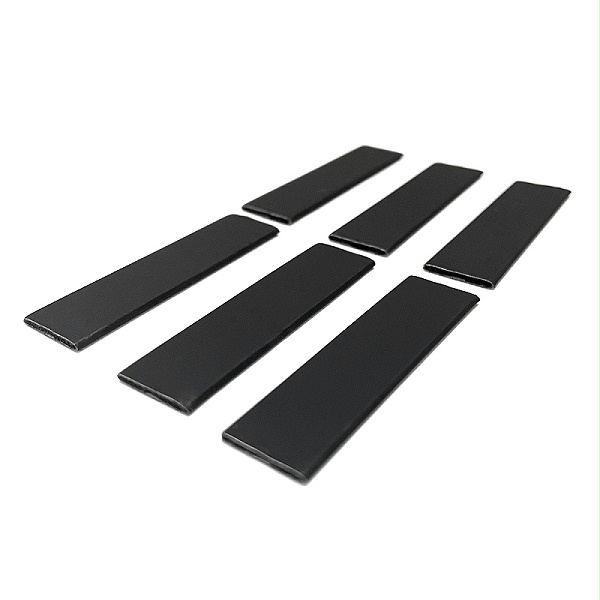

为应对这一挑战，苏州康丽达精密电子推出高性能复合材料—— KLD-SM-0002 导电衬垫 （
Conductive
Gasket）。该产品创新性地将 石墨烯复合导电膜 与高分子弹性基材结合，不仅具备优异的电磁屏蔽效能，更实现了 ＞6kV/mm的耐击穿电压 ，成为高压电子设备EMI防护的理想选择。
一、结构解析：为何KLD-SM-0002能兼顾“导电”与“绝缘”？
KLD-SM-0002采用三层复合结构设计：
-
表层 ：石墨烯改性导电复合膜 —— 提供连续、稳定的表面导电网络；
-
芯层 ：高回弹阻燃PU弹性体 —— 确保95%以上压缩恢复率；
-
界面 ：纳米级粘合工艺 —— 实现膜与基材的牢固结
合，杜绝分层风险。
✨ 核心性能亮点 （依据TDS数据）：
-
耐击穿电压 ： ＞6kV/mm （远超普通导电衬垫的1–2kV/mm）
-
体积电阻率 ： ＜10⁻³ Ω·cm （保障可靠接地）
-
绝缘电阻 ： ＞10⁶ Ω （非导通面，确保高压隔离）
-
压缩永久变形 ： ≤8% @ 50%压缩，22h，70℃
-
阻燃等级 ：UL94 HF-1
这种“ 导电表层 + 绝缘基体 ”的协同设计，使其在高压环境中既能有效泄放干扰电流，又能防止电弧击穿，实现 功能性与安全性双重保障 。
二、对比传统方案：KLD-SM-0002的三大工程价值
典型应用反馈 ：某OBC厂商原使用常规导电衬垫，在400V DC工作电压下偶发EMC测试失败。更换KLD-SM-0002后，连续1000小时老化测试无性能衰减，顺利通过相关可靠性验证。
三、核心应用场景
-
新能源汽车 ：OBC、DC-DC转换器、电池管理系统（BMS）的高压腔体EMI密封；
-
工业电源 ：光伏逆变器、伺服驱动器内部屏蔽隔离；
-
医疗设备 ：高压成像系统（如X光机）的射频干扰抑制；
-
5G基站电源单元 ：满足高功率密度下的EMC与电气安全双重要求。
四、为什么选择“石墨烯导电衬垫”？
相较于传统镍铜导电布衬垫， 石墨烯复合导电膜 具有显著优势：
-
超高导电性 ：载流子迁移率优异，表面电阻更低；
-
卓越化学稳定性 ：耐腐蚀、抗氧化，适用于严苛环境；
-
轻薄柔性 ：厚度可控制在10μm以内，不增加装配负担；
-
宽温域适应性 ：-55℃~+150℃性能稳定。
KLD-SM-0002正是这一前沿材料在EMI衬垫领域的成功落地。
五、结语：高压时代的EMI防护，需要更智能的导电衬垫
在电子设备向更高电压、更高频率演进的趋势下，KLD-SM-0002导电衬垫以 石墨烯复合技术 为支点，为高压EMI屏蔽提供了兼具 高耐压、高导电、高可靠 的创新解决方案。
康丽达支持 ：
✅ KLD-SM-0002标准导电衬垫供应（常规尺寸库存）
✅ 异形模切定制（最小宽度1.2mm）
