在电子设备日趋精密、5G/6G通信及新能源汽车快速发展的今天，电磁兼容（EMC）设计已成为产品成败的关键。作为构建电磁屏蔽完整性中最灵活、应用最广泛的组件之一，EMI  Gasket Sheet（电磁屏蔽衬垫片材）的选择，直接决定了设备的屏蔽效能、可靠性与成本。

面对市场上琳琅满目的材料宣称，工程师常常陷入困惑：导电泡棉、导电橡胶、金属簧片……它们究竟有何本质区别？我的项目到底该选哪一种？

本文将深入剖析五大主流EMI Gasket Sheet材料的核心原理、性能边界与适用场景，并提供一套清晰的选型逻辑，助您做出最优决策。

---

第一部分：核心认知 — 是什么决定了Gasket Sheet的性能？

在对比具体材料前，需先理解三个核心性能维度：

1. 屏蔽机理：以反射损耗为主（如高导电金属材料），还是以吸收损耗 为主（如磁性填充材料），或是两者兼具？这决定了其在不同频段（低频/高频）的效能。

2. 环境适应性：材料的耐温范围、耐腐蚀性、耐压缩永久形变能力，决定了其在汽车、户外、航空航天等严苛环境下的寿命。

3. 界面匹配性：材料的硬度、压缩力曲线、回弹性，决定了它能否在设备外壳的公差范围内，实现稳定、低阻抗的接触，同时不产生过大应力导致结构变形。

第二部分：五大主流材料深度横评

1. 导电泡棉衬垫 (Conductive Foam Gasket)

• 核心结构：聚氨酯（PU）、氯丁橡胶（CR）或硅胶泡棉为芯材，外层包裹导电布（镀镍/铜/金）或导电PI膜。

• 屏蔽机理：以反射为主。外层金属层提供优异的面导电性，反射大部分电磁波。

• 性能特征：

  • 优点：压缩率高（可达70%），回弹性好，重量轻，形状可任意定制，成本效益高。

  • 局限：长期压缩后可能存在永久形变；极端高低温下（如>125℃或<-40℃）泡棉基材可能老化。

• 典型应用：消费电子（手机、平板中框）、网络设备机箱、一般工业控制柜。

• 康丽达技术注记：我司通过包裹工艺革新（如AIR LOOP中空结构），在保持屏蔽效能（60-90dB）的同时，将压缩力降低70%，完美解决了大尺寸屏幕装配的应力难题，已成为苹果等客户的核心方案。

2. 导电橡胶衬垫 (Conductive Elastomer Gasket)

• 核心结构：硅橡胶或氟硅橡胶基质中，均匀填充银、银包铜、镍、石墨等导电颗粒。

• 屏蔽机理：反射与吸收结合。导电颗粒形成导通网络，兼具一定损耗特性。

• 性能特征：

  • 优点：卓越的环境密封性（可同时防尘、防水、防潮），耐高低温范围极宽（-55℃至200℃），耐腐蚀，抗压缩永久形变能力强，寿命长。

  • 局限：硬度较高，所需压缩力大，成本昂贵（尤其是银填充），形状定制依赖模具。

• 典型应用：航空航天设备、军用电子、户外基站、新能源汽车电池包与电机控制器（兼顾IP67密封与EMC）。

• 康丽达技术注记：提供银、银包铜、镍等多种填料体系，体积电阻率最低可达0.004 Ω·cm，并可实现导电/绝缘区域的 一体成型。

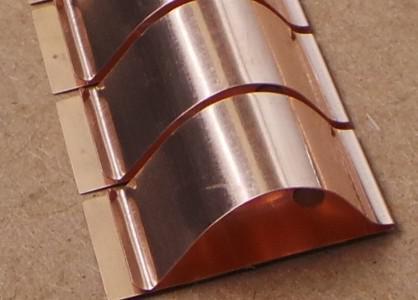

3. 金属簧片衬垫 (Metal Spring Finger Gasket)

• 核心结构：铍铜、不锈钢等金属经精密冲压成型，形成一系列弹性指状或波状结构。

• 屏蔽机理：纯金属反射。依赖金属本身的优异导电性和弹性。

• 性能特征：

  • 优点：屏蔽效能最高（常>100dB），导通能力极强，可承受频繁插拔，几乎无老化问题。

  • 局限：成本高，对接触面平整度要求苛刻，耐腐蚀性需依靠镀层（如镀金），安装通常需要卡槽或焊接。

• 典型应用：军用通信机箱、高端测试仪器、屏蔽室门、需频繁开合的维护面板。

• 康丽达技术注记：我司铍铜弹片采用多重热处理工艺，确保弹性的持久性与一致性，并提供焊接式、卡扣式等多种安装方案。

4. 全方位导电海绵 (Isotropic Conductive Foam)

• 核心结构：开孔式泡棉（如聚醚型）通过特殊工艺实现整体镀覆金属层，或填充导电颗粒。

• 屏蔽机理：三维各向同性导电，电流可在任意方向流动。

• 性能特征：

  • 优点：可任意方向裁切使用，加工极其灵活，缓冲减震性能好，成本较低。

  • 局限：屏蔽效能通常中等（50-80dB），机械强度较低，表面易磨损，高频性能一般。

• 典型应用：PCB板局部屏蔽、FPC接地、摄像头模组周边、对屏蔽要求不高的经济型设备。

• 康丽达技术注记：我司产品通过控制泡棉孔径与镀层均匀性，将垂直电阻稳定在≤0.03Ω/inch，并可根据客户需求复合背胶。

5. 柔性复合吸波材料 (Flexible Absorber Sheet)

• 核心结构：将铁氧体、磁性合金粉等吸波剂分散在硅胶或高分子柔性基体中。

• 屏蔽机理：以吸收为主。将电磁波能量转化为热能损耗，主要解决内部反射和谐振问题。

• 性能特征：

  • 优点：能显著降低腔体谐振和特定频段的Q值，改善信号完整性，轻薄柔软。

  • 局限：本身不提供高导电性，通常需与反射型衬垫配合使用。

• 典型应用：手机/笔记本外壳内侧、天线下方、高速PCB的隔离与吸波、减少SAR值。

• 康丽达技术注记：我司开发的软磁复合导磁片，可在1GHz-40GHz宽频段实现高效吸波，厚度可薄至0.1mm，并具备优异的导热性能。

---

第三部分：决策矩阵 — 如何为您的项目选择最佳方案？

请根据以下关键问题，结合下表进行决策：

选型流程建议：

1. 定义需求：明确屏蔽目标（SE值、频段）、工作环境、设备寿命、安装空间与公差。

2. 初筛材料：根据上表锁定2-3种候选材料。

3. 评估工艺与成本：结合预期产量，评估模具、加工和安装的综合成本。

4. 原型测试：制作样品进行屏蔽效能（SE）、压缩力-电阻曲线、环境可靠性三项核心测试。

5. 迭代优化：与供应商（如康丽达）的工程师合作，根据测试结果调整材料参数或结构设计。

---

结论：没有“最好”，只有“最合适”

EMI  Gasket Sheet的选择，是一场在屏蔽性能、环境耐受、机械匹配和成本控制之间的精密权衡。消费电子追求极致的轻薄与低成本，常选用 高性能导电泡棉；新能源汽车与户外设备面临严酷挑战， 导电橡胶是可靠之选；而军用和顶级仪器，则不惜成本追求金属簧片 的绝对性能。

作为中国领先的电磁屏蔽与热管理解决方案提供商，苏州康丽达精密电子 的价值在于，我们不仅提供全系列的材料选项，更能凭借深厚的协同设计能力 ，帮助客户分析需求、测试验证并找到最优解。我们拥有覆盖从材料研发到精密模切的完整产业链，确保从图纸到量产的无缝衔接。
