在5G通信、高速运算和新能源汽车等高密度电子系统中，EMI问题已从低频传导干扰转向GHz级辐射噪声。传统“堵缝隙”式的屏蔽思路难以应对，必须从界面阻抗匹配与高频电流路径管理角度重新审视EMC导电泡棉的应用逻辑。

本文提出“导电泡棉作为高频阻抗调节元件”的新认知，聚焦其在GHz频段的阻抗特性、表面电流分布机制与多物理场耦合行为，突破常规选型框架。

正如《常见问题解答》中指出的接触电阻影响，本文进一步揭示：在1GHz以上，表面涂层的趋肤效应与泡棉微孔结构的电磁散射，成为决定屏蔽效能的关键变量，需通过材料结构设计进行优化。

高频下的新挑战：为什么传统泡棉在GHz频段“失效”？

在高频（>1GHz）条件下，电磁波波长缩短，对微小间隙和材料不连续性极为敏感。普通导电泡棉可能因以下原因性能骤降：

• 涂层厚度不足：趋肤深度在1GHz时，铜约为2.1μm，若镍铜涂层总厚<5μm，电阻显著上升；

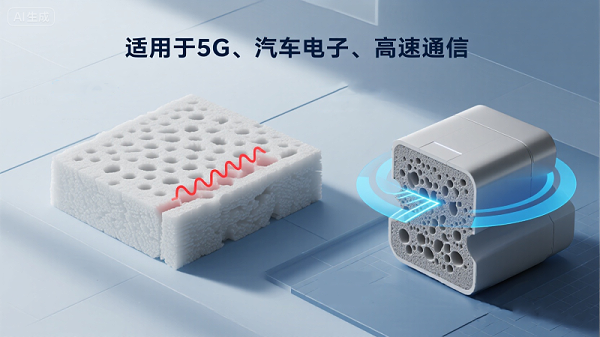

• 微孔结构散射：开孔PU泡棉的孔径接近毫米波波长，引发电磁波散射泄漏；
• 背胶介电损耗：有机胶层在高频下产生介质损耗，形成“隐形泄漏通道”。

界面阻抗控制：从“导体”到“阻抗匹配层”的转变

高端应用中，EMC导电泡棉不再仅是导体，而是壳体与结构之间的阻抗过渡层。康丽达通过以下技术实现优化：

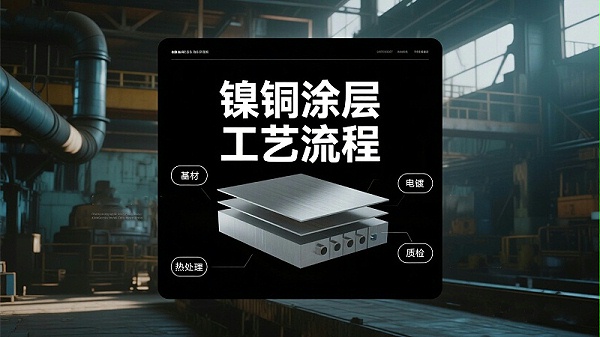

• 梯度导电涂层：底层高导电银层（>8μm），表层抗氧化镍层，兼顾导电性与耐久性；
• 闭孔微结构调控：采用精密发泡工艺，控制孔径<0.1mm，减少GHz频段散射；
• 低介电常数背胶：选用Dk < 3.0的改性丙烯酸胶，降低高频损耗。

新型验证方法：超越dB值的深度评估

除传统屏蔽效能测试外，建议引入：

• 矢量网络分析（VNA）：测量S21参数，分析1–10GHz频段插入损耗；
• 近场扫描：定位GHz级热点，验证泡棉对高频电流路径的引导效果；
• 阻抗谱分析：评估材料在宽频下的复阻抗特性，优化匹配设计。

这些方法已在康丽达《定制化服务》支持体系中应用，助力客户提前识别高频风险。

EMC导电泡棉进入“精准调控”时代

面对高频EMI挑战，必须跳出“越导电越好”的思维定式，转向基于频段需求的界面阻抗工程设计。康丽达将持续推动材料微结构创新与测试方法升级，为下一代电子系统提供精准EMC解决方案。

当您回顾《耐候性评估》中的长期可靠性时，请同步考量高频性能的稳定性——这才是高端应用的完整可靠性图景。
